Italiano
39
S3
S2
A
S1
Avvertenza:
Nei programmi 0 - 2 viene visualizzato lo stato particolare dell’impianto “Sovratemperatura
del collettore raggiunta” nel menu Status con l'avviso CETOFF per disattivazione da so-
vratemperatura del collettore. Numerosi Paesi offrono incentivi alla creazione di impianti a
energia solare solo nel caso in cui il regolatore disponga di un controllo di funzione per il
monitor aggio di un eventuale difetto del sensore o di un guasto nel sistema di circolazione.
Questo controllo di funzione dell‘apparecchio ESR31 può essere attivato da un tecnico con il
comando di menu F CHCK, valido per entrambi i programmi e disattiva bile in fabbrica. Vale
anche per questi programmi ed è disattivata in fabbrica. Per maggiori dettagli vedi “Indicatore
di stato Status ”.

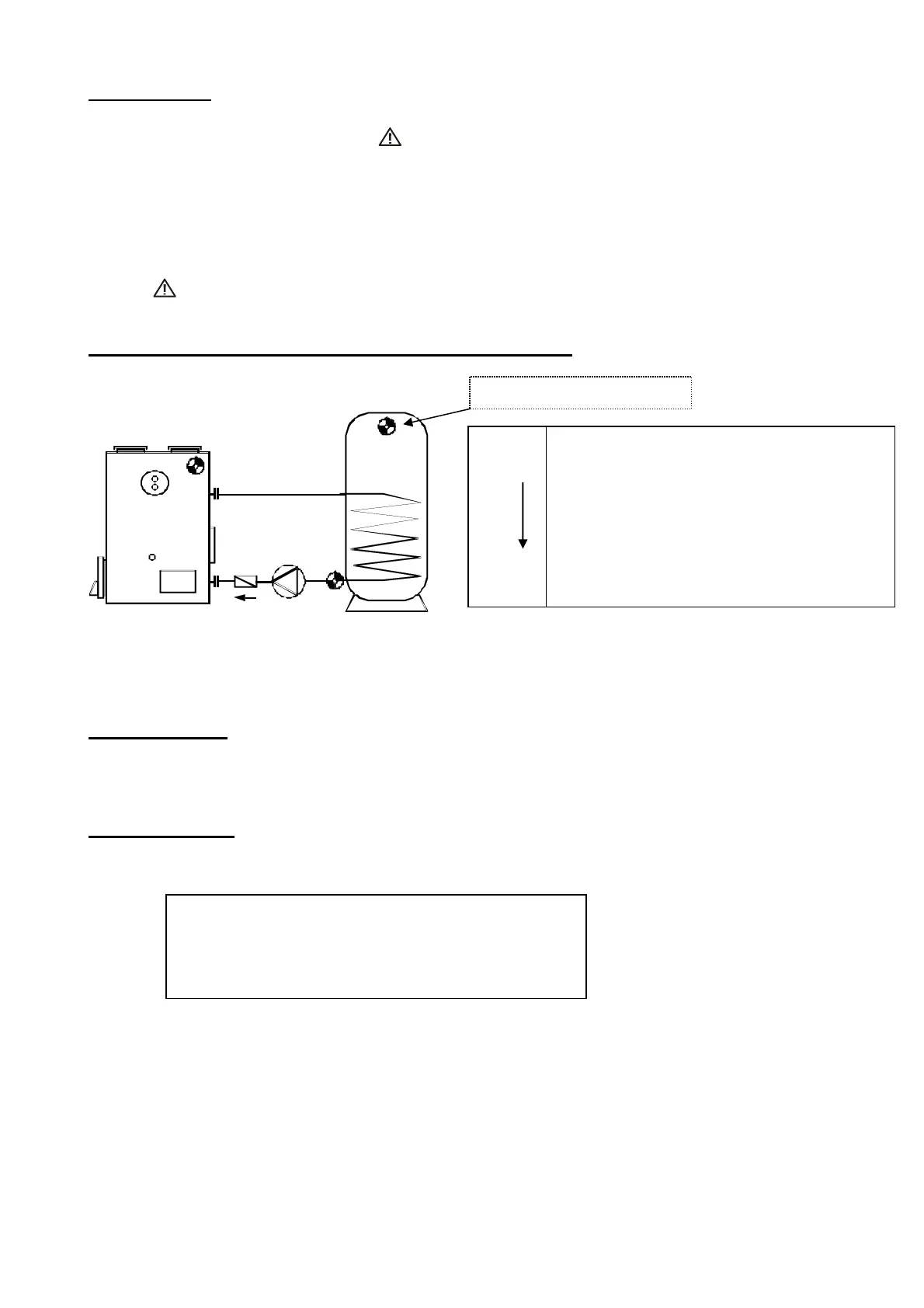

Comandi della pompa di carico – Programma 4
La pompa di carico A funziona quando S1 ha superato la soglia min, S1 è superiore a S2
della differenza di temperatura diff e S2 non ha ancora superato la soglia max.
Programma 5
Funzionamento della pompa di carico con limitazione supplementare di accumulo max2
sul sensore S3.
Programma 6:
Come il programma 4, tuttavia con la richiesta del bruciatore 10 V su S3 e S2 sull'uscita di
comando.
A = S1 > min & S1 > (S2 + diff) & S2 < max
Uscita di comando COP: 10 V = S3 < min2 (Bruciatore on)
0 V = S2 > max2 (Bruciatore off)
Successivamente sull'uscita di comando è possibile collegare il relè ausiliare HIREL-STAG
che trasmette senza tensione la richiesta del bruciatore. L'uscita di comando attiva viene
visualizzata dal simbolo lampeggiante del bruciatore.
S1
min
diff
S2
max
Impostazioni necessarie:
max … limitazione AC S2
max2 … vedi programma 5 o 6
min … temp. attiv. cald. S1
min2 … vedi programma 6
diff … caldaia S1 – AC S2
A
S2
S1
S3
Impostazioni supplementari necessarie:
max2 … COP off (0V) S2 (IF = 65°C)
min2 … COP on (10V) S3 (IF = 40°C)
S3 per programma 5 e 6
