Italiano
38
S1
A
S2
S3

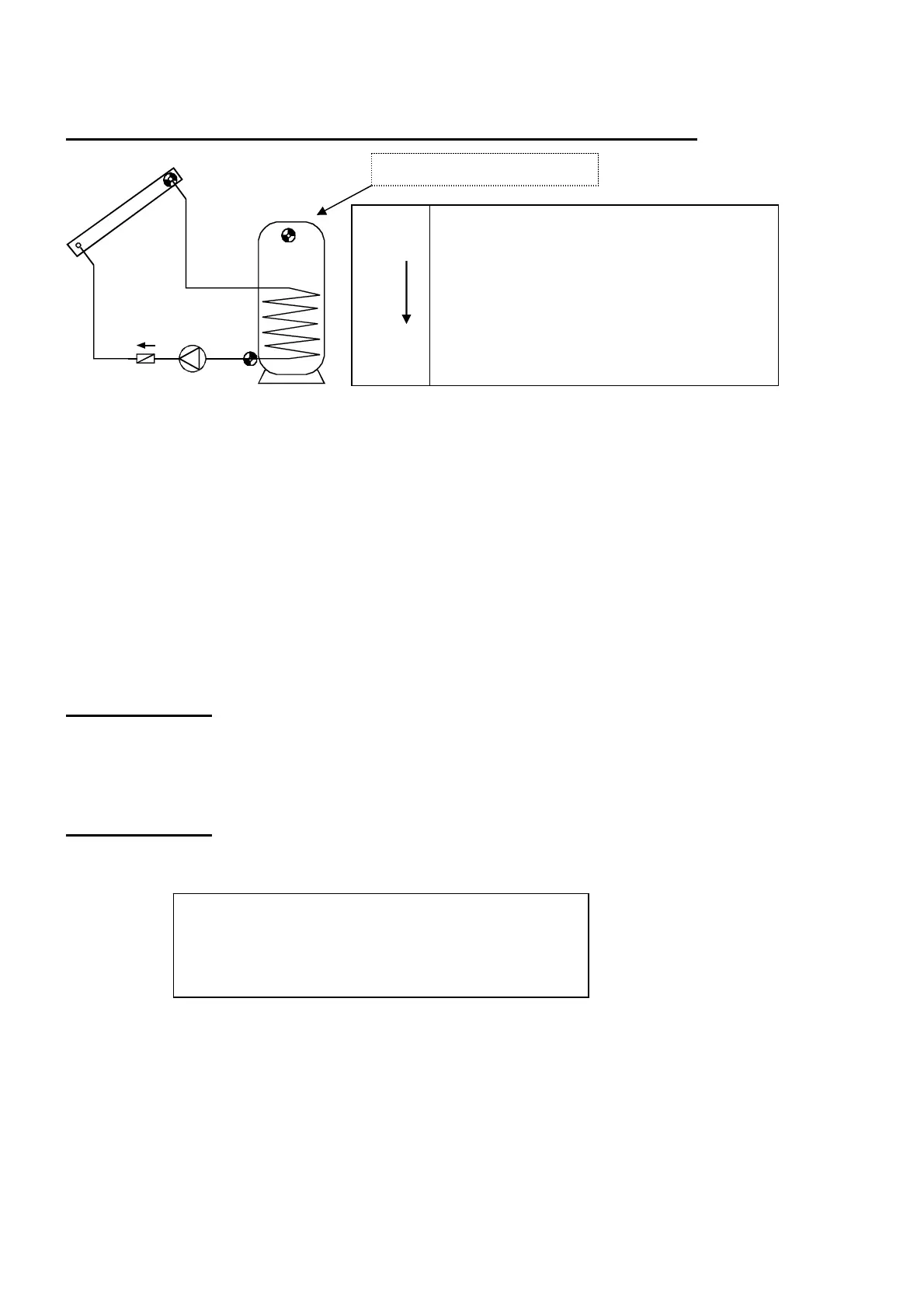

Schemi idraulici
Impianto a energia solare - Programma 0 = Regolazioni di fabbrica
La pompa a energia solare A funziona quando S1 supera S2 della differenza di temperatu-
ra diff e quando S2 non ha ancora superato la soglia max.
Inoltre è attiva una funzione di protezione della pompa: Durante un arresto nel sistema si
può avere formazione di vapore; ciò nonostante al momento della riattivazione automatica la
pompa non possiede, nella fase vapore, la pressione necessaria a far salire il livello del liqui-
do fino alla mandata del collettore (punto più alto del sistema), il che rappresenta una solleci-
tazione considerevole per la pompa. Grazie alla funzione di disattivazione causata da
un’eccessiva temperatura del collettore è possibile in generale bloccare la pompa a partire
da una soglia di temperatura desiderata della sonda del collettore, fino a quando la tempera-
tura non scenda nuovamente al di sotto di una seconda soglia, anch‘essa regolabile. Le
regolazioni di fabbrica prevedono 130°C per l‘attivazione del blocco e 110°C per lo sblocco.
Le impostazioni possono essere modificate nel menu MEN, nel sottomenu SYS PF/CET
(Sovratemperatura del collettore).
Programma 1:
Con questo programma l‘impianto a energia solare riceve un‘ulteriore limitazione di accu-
mulo max2 attraverso il sensore S3. In particolare durante il montaggio del sensore di riferi-
mento S2 sull‘uscita di ritorno dello scambiatore di calore non è possibile stabilire con sicu-
rezza l‘effettiva temperatura di accumulo per una disattivazione tempestivo.
Programma 2:
Come il programma 0, tuttavia con la richiesta del bruciatore 10 V su S3 sull'uscita di coman-
do.
A = S1 > (S2 + diff) & S2 < max
Uscita di comando COP: 10 V = S3 < min2 (Bruciatore on)
0 V = S3 > max2 (Bruciatore off)
Successivamente sull'uscita di comando è possibile collegare il relè ausiliare HIREL-STAG
che trasmette senza tensione la richiesta del bruciatore. L'uscita di comando attiva viene
visualizzata dal simbolo lampeggiante del bruciatore.
S1
S2
max
diff
Impostazioni necessarie:
max limitazione AC S2
max2 … vedi programma 1 o 2
min2 … vedi programma 2
diff … coll. S1 – AC S2
Impostazioni supplementari necessarie:
max2 … COP off (0V) S3 (IF = 65°C)
min2 … COP on (10V) S3 (IF = 40°C)
S3 per programma 1 e 2
