基本操作
Help（ヘルプ）: Hel
p（ヘルプ）メニューが表示されます。
DEFAULT SETUP（工場出荷時設定）: 出荷時セットアップが呼び出されます。
AUTOSET（オートセット）: 入力信号の表示が最適になるように、オシロスコー
プの制御を自動的に設定します。
Single（単発波形）: （シングル・シーケンス）単一の波形を取り込んだ後、停止
します。
RUN/STOP（実行/停止）: 波形を連続して取り込むか、アクイジションを停止
します。
PictBridge 互換プリンタへの印刷操作を開始するか、USB フラッシュ・ドライ
ブへの保存機能を実行します。
Save（保存）: USB フラッシュ・ドライブにデータを保存するようにPrint（印刷）
ボタンが設定されていると、LED が点灯します。

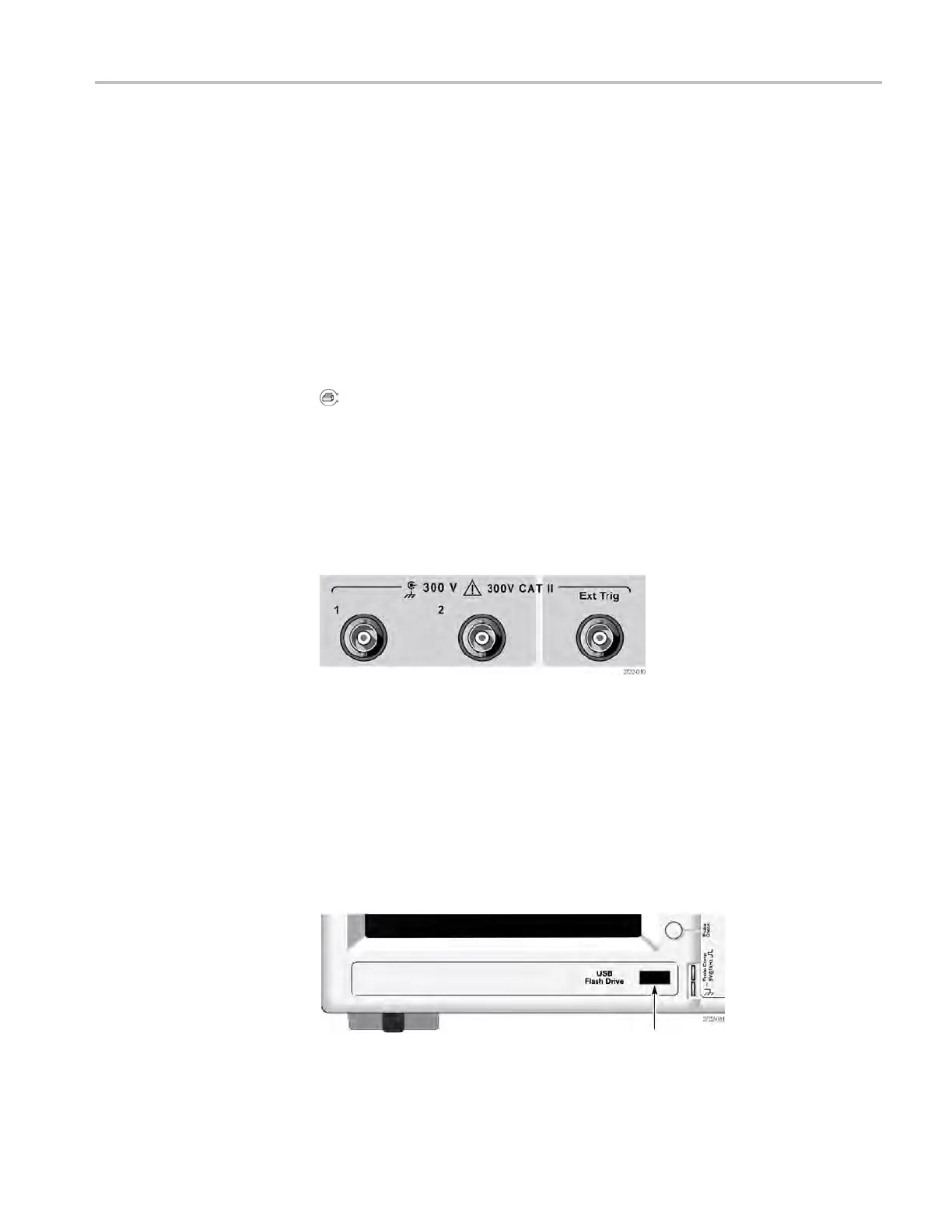

入力コネクタ
1&2: 波形表示用の入力コネクタです。
EXT TRIG（外部トリガ）: 外部トリガ・ソース用の入力コネクタです。トリガ・ソー
ス（Ext または Ext/5）を選択するには、Trigger Menu（トリガ・メニュー）を使用
します。トリガ・カップリングなど、トリガ設定がトリガ信号に与える影響を確認す
るに
は、TRIG VIEW（トリガ波形表示）ボタンを押し続けます。
フロント・パネルのその他のコネクタ
USB フラッシュ・ドライブ・ポート
TBS1000 Series Oscilloscopes Installation and Safety Manual 63
