TOPP C25 User Manual

109
Quota D variabile da 0 a 10mm
Dimension D variable from 0 to 10 mm
A
C
D
12,5
12
7
46,5
59,5
28,5
16
12,5
ANTA
WING
TELAIO
FRAME
31
C25

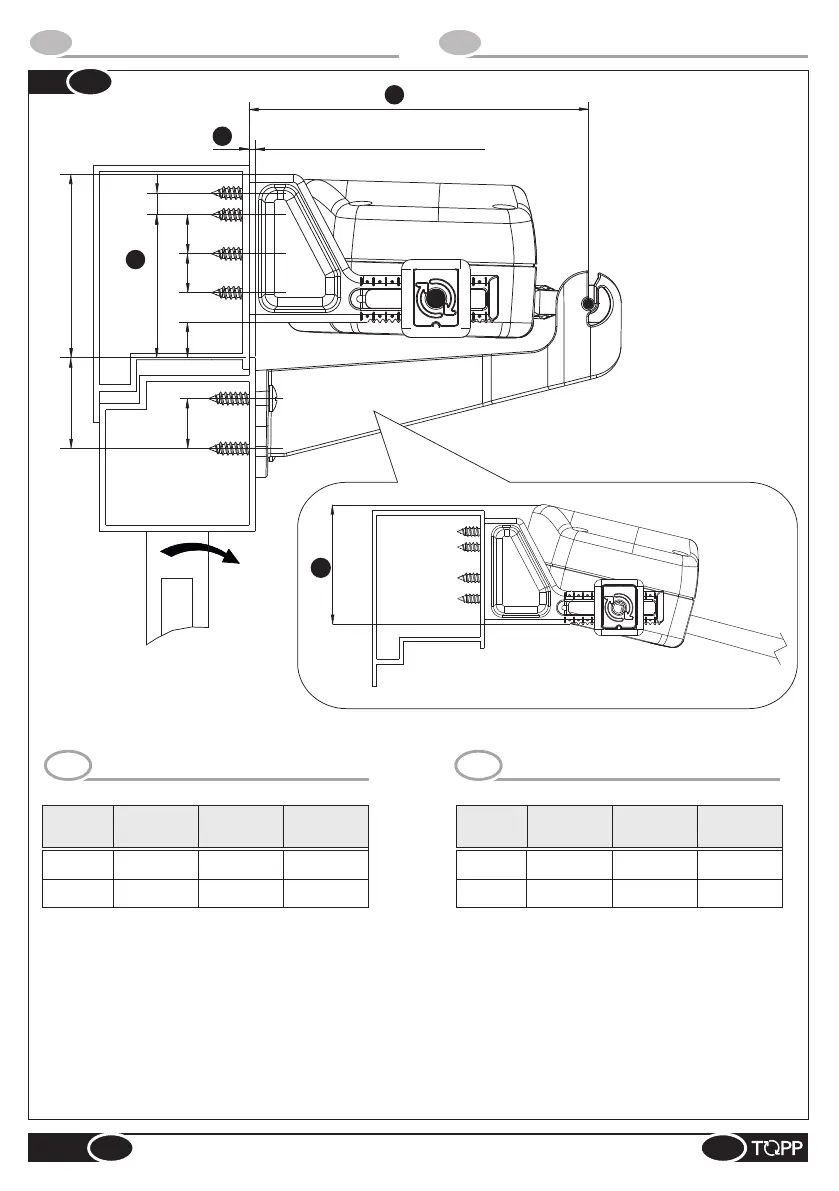

APPLICAZIONE PER FINESTRE A VASISTAS
IT
APPLICATION FOR BOTTOM HUNG WINDOWS
EN
FIGURE / FIGURES
Fig.
18
@ La quota “A” va verificata e valutata in base al
profilo/larghezza dell’anta/ telaio e luce finestra ;
@ La posizione di fissaggio “C” è compresa tra 99 e
109mm;
@ La quota “D” deve essere compresa tra 0 ÷ 10mm.
@ Qualora l’attuatore venisse tarato con corsa
380mm, assicurarsi che, durante l’azionamento del
motore, la catena non vada a toccare il serramento.
In questo caso regolare la corsa a 200mm.
Luce Min.
Finestra
Corsa
Angolo
Apertura
Ingombro
Motore “B”
200mm
380mm
350mm 35° 61mm
1000mm
21°
54mm
@ Dimension “A” should be verified and considered
according to profile/width of the window wing/ frame
and window light ;
@ Fixing position “C” is between 99 and 109mm;
@ Dimension “D” must be between 0 ÷ 10mm.
@ If the actuator is set with a stroke of 380mm, make
sure that the chain does not touch the window when
the motor is running. In this case, adjust the stroke
to 200mm.
Window
min. light
Stroke
Opening
angle
Motor “B”
size
200mm
380mm
350mm 35° 61mm
1000mm
21°
54mm
NOTE
NOTES
IT EN
B
TELAIO
FRAME
!
