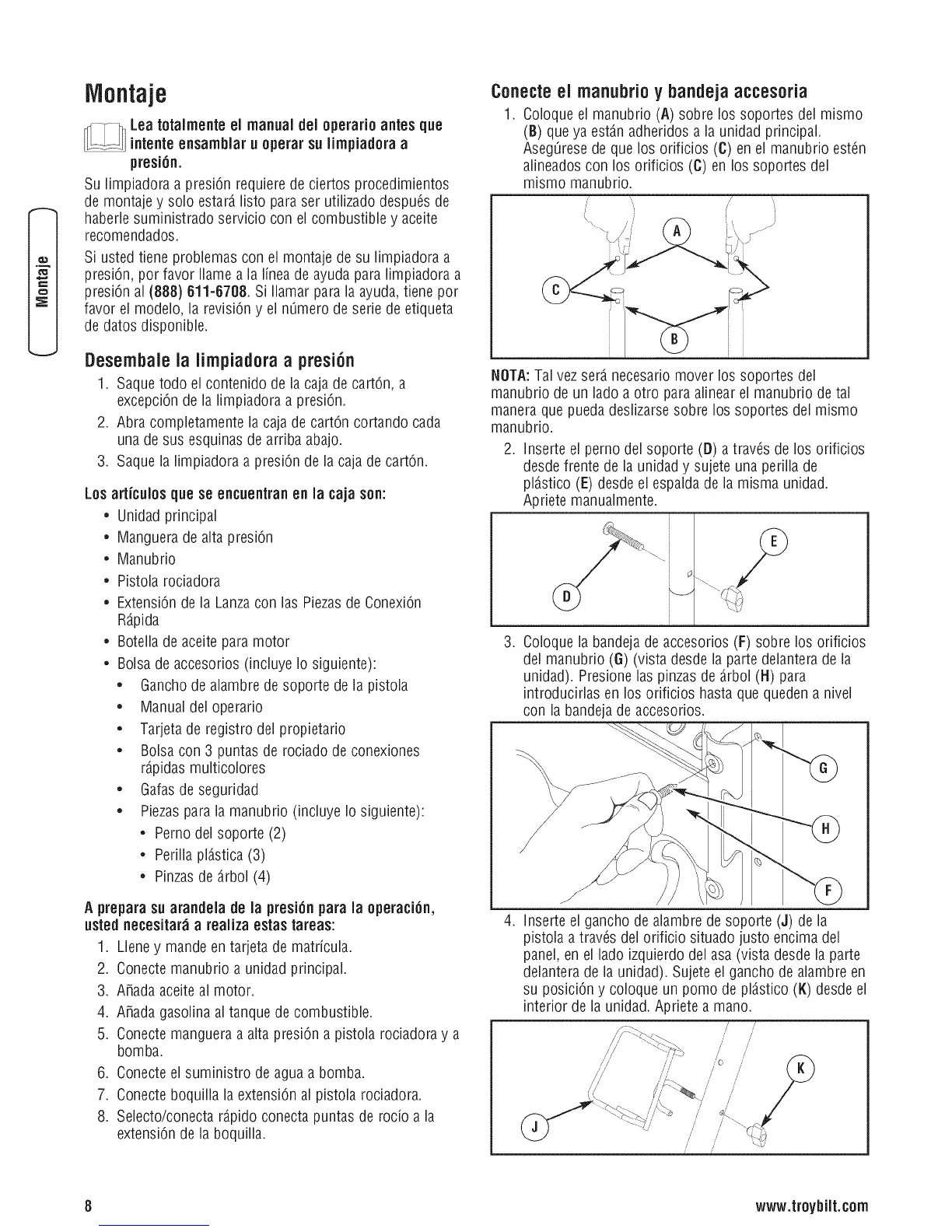

IVlontaje
Leatotalmenteel manual deJoperario antesque
..........._...........intenteensamblar u operar sulimpiadora a
presi6n.
Su limpiadora a presi6n requiere de ciertos procedimientos
de montaje y solo estar_ iisto paraset utilizado despu6sde
haberle suministrado servicio con el combustible y aceite
recomendados.
Si usted tiene problemas con el montaje de su limpiadora a
presi6n, per favor iiame a ia linea de ayuda paralimpiadora a
presi6n al (888) 611-6708. Si Ilamar para la ayuda,tiene per
favor el modeio, la revisi6n y el n0mero de serie de etiqueta
de dates disponible.
Desembalela limpiadoraa presi6n
1. Saquetodo el contenido de la caja de cart6n, a
excepci6nde la limpiadora a presi6n.
2. Abra completamente la cajade cart6n cortando cada
una de sus esquinas de arriba abajo.
3. Saquela limpiadora a presi6n de la caja de cart6n.
Losartfculos que se encuentran en la caja son:
* Unidad principal
* Manguerade alta presi6n
, Manubrio
, Pistola rociadora
, Extensi6n de la Lanzacon las Piezasde Conexi6n
R_pida
, BoteNade aceitepara motor
, Bolsade accesorios (incluye Iosiguiente):
, Ganchode alambrede soporte de la pistola
, Manual del operario
, Tarjetade registro del propietario
, Bolsacon 3 puntas de rociado de conexiones
r_pidas multicolores
, Gafasde seguridad
, Piezaspara la manubrio (incluye Iosiguiente):
, Pernodel soporte (2)
, Perillapl_stica (3)
, Pinzasde _rbol (4)
A prepara su arandela de la presi6n para la eperaci6n,
ustednecesitar_ a realiza estas tareas:
1. Lieney mande en tarjeta de matricuia.
2. Conectemanubrio a unidad principal.
3. A_adaaceite al motor.
4. A_adagasolina al tanquede combustible.
5. Conectemangueraa alta presi6n a pistola rociadoray a
bomba.
6. Conecteel suministro de agua a bomba.
7. Conecteboquilla la extensi6nal pistola rociadora.
8. Selecto/conectar_pido conecta puntas de rocio a la
extensi6nde la boquilla.
Conecte el manubrio y bandeja accesoria
1. Coloqueel manubrio (A) sobre los soportes del mismo
(B) que ya est_n adheridosa la unidad principal.
Aseg0resede que los orificios (C) en el manubrio est6n
alineadoscon los orificios (6) en los soportes del
mismo manubrio.
.' /
/ ", "
i _//j
NOTA:Talvez serA necesariomover los soportes del
manubrio de un lade a otto para alinear ei manubrio de tal
manera que puedadeslizarsesobre los soportes del mismo
manubrio.
2. Inserte el perno del soporte (D) a trav6s de los orificios
desdefrente de ia unidad y sujete una perilla de
pl_stico (E) desde ei espaldade la misma unidad.
Apriete manualmente.
.
Coloquela bandejade accesorios (F) sobre los orificios
del manubrio (6) (vista desde la parte deiantera de la
unidad). Presionelaspinzas de drbol (H) para
introducirlas en los orificios hasta que queden a nivel
con la bandejade accesorios.
.
Inserte ei gancho de alambre de soporte (J) de la
pistola a trav6s del orificio situado justo encima dei
panel, en el lado izquierdo del asa (vista desde la parte
delantera de la unidad). Sujete el gancho de alambre en
su posici6n y coloque un pomo de pl_stico (K) desdeel
interior de la unidad. Apriete a mano.
/ ,
/ .
/ /
. /
/
./ I'
//
/'
/ /'
/
/
/
I' i/
i/ /
8 www.troybilt.com
