• Modo Temporizador: é similar ao modo standard, mas o
portão permanece aberto (total ou parcialmente) quando o
contacto permanece fechado na entrada; quando o contacto
se abre, inicia-se a contagem decrescente em pausa e findo
esse tempo, o portão volta a fechar. Esta função permite
programar, durante o dia, as bandas horárias de abertura do
portão utilizando um temporizador exterior.
É indispensável activar o fecho automático.
Em qualquer um dos modos, as entradas devem ser ligadas a
dispositivos com contacto normalmente aberto.
Ligar os cabos do dispositivo que comanda a primeira entrada
entre os bornes 1 e 4 do quadro eléctrico.
Ligar os cabos do dispositivo que comanda a segunda entrada
entre os bornes 2 e 4 do quadro eléctrico.
A função associada à primeira entrada pode ser activada
premindo a tecla UP fora do menu de programação ou por
controlo remoto memorizado no canal 1 (consultar as instruções
do receptor MR1).
A função associada à segunda entrada pode ser activada
premindo a tecla DOWN fora do menu de programação ou por
controlo remoto memorizado no canal 2.
LIGAÇÃO DO RECEPTOR
O quadro eléctrico Pd8 está preparado para ser ligado a um
receptor da série MR1 com arquitectura superheterodina de
grande sensibilidade.
ATENÇÃO: Antes de seguir com as operações
seguintes, desligar o quadro eléctrico. Tenha muito cuidado
com a ligação dos módulos extraíveis.
O módulo receptor MR1 dispõe de 4 canais. Cada um está
associado a um comando do quadro Pd8:
• CANAL 1
쩚쩚쩛쩛
START
• CANAL 2
쩚쩚쩛쩛
START PEDONAL
• CANAL 3
쩚쩚쩛쩛
STOP
• CANAL 4
쩚쩚쩛쩛
RESERVADO A UTILIZAÇÕES FUTURAS
ATENÇÃO: Para a programação dos 4 canais e da
lógica de funcionamento, ler atentamente as instruções
anexas ao receptor MR1.
ANTENA EXTERNA
Recomenda-se a utilização da antena externa (modelo
ANSGP433) para garantir o máximo alcance.
Ligar o pólo central da antena ao borne 20 do quadro eléctrico e
à blindagem do borne 21.

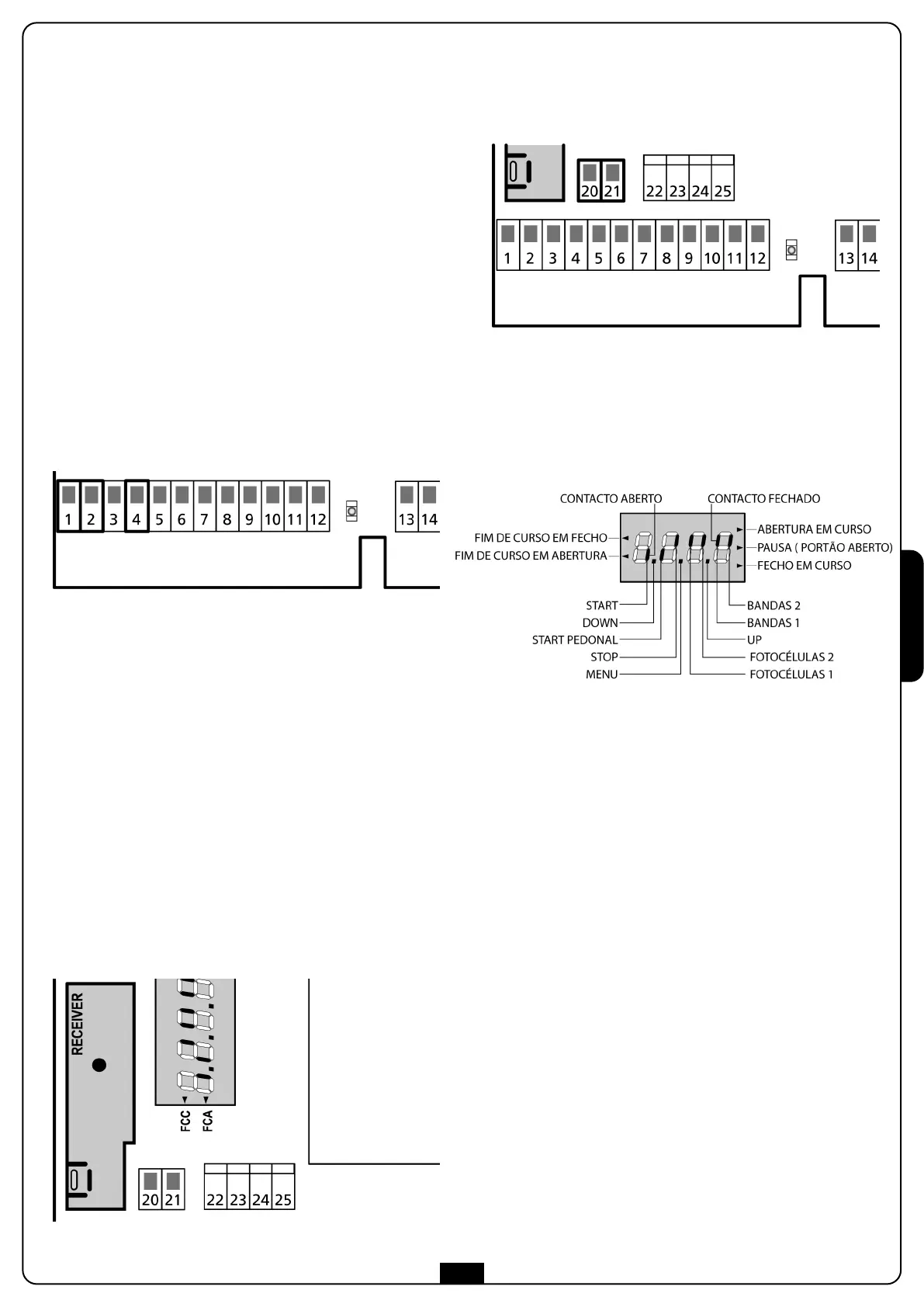

PAINEL DE CONTROLO
Quando se activa a alimentação, o quadro eléctrico verifica o
correcto funcionamento do visor, iluminando todos os segmentos
durante 1,5 seg. 8.8.8.8. Nos 1,5 seg. seguintes, é visualizada a
versão do firmware, por exemplo Pr I.9.
Terminado este teste, é visualizado o painel de controlo.
O painel de controlo (em standby) indica o estado físico dos
contactos na placa dos bornes e das teclas de programação: se o
segmento vertical de cima estiver aceso, o contacto está
fechado; se o segmento vertical de baixo estiver aceso, o
contacto está aberto (a imagem acima ilustra o caso em que as
entradas START, START P., FOTO1, FOTO2, BANDA1, BANDA2 e
STOP foram todas ligadas correctamente).
Os pontos entre os números do visor indicam o estado das teclas
de programação: quando se prime uma tecla, o ponto
correspondente acende-se.
As setas do lado esquerdo do visor indicam o estado dos fins de
curso. As setas acendem-se quando o fim de curso
correspondente indicar que o portão está completamente aberto
ou fechado.
As setas do lado direito do visor indicam o estado do portão:
• A seta mais acima acende-se quando o portão está em fase
de abertura. Se pisca, indica que a abertura foi causada pela
intervenção de um dispositivo de segurança (banda ou
detector de obstáculo).
• A seta central indica que o portão está em pausa. Se pisca
significa que, a contagem decrescente do tempo para o fecho
automático do portão, está activada.
• A seta mais abaixo acende-se quando o portão está em fase
de fecho. Se pisca, indica que o fecho foi causado pela
intervenção de um dispositivo de segurança (banda ou
detector de obstáculo).
