V2 GOLD400D Series User Manual

FRANÇAIS

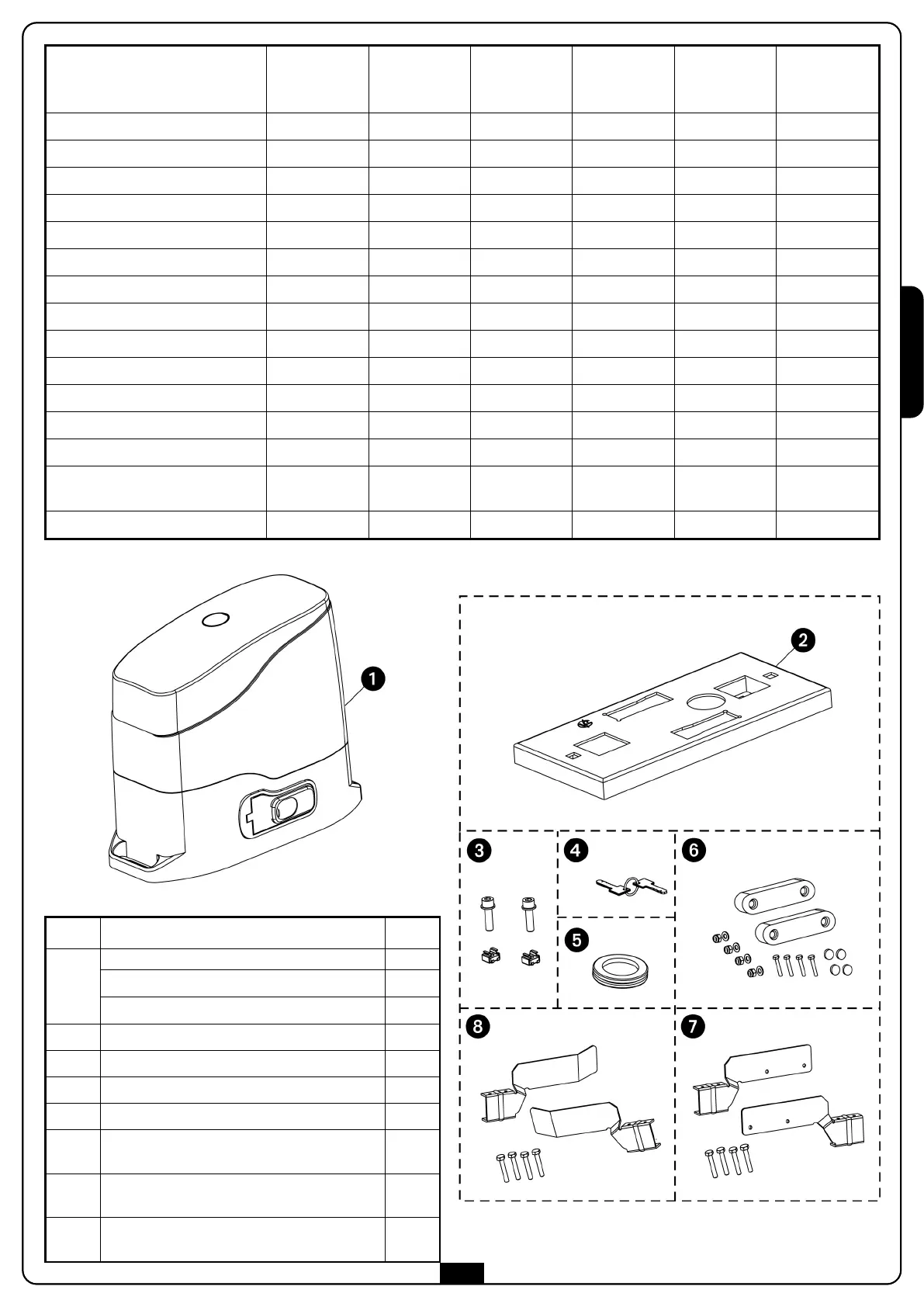

Rif Description Q.té
1
• Opérateur électromécanique 1
• Condensateur 1
• Centrale de commande 1
2 Plaque métallique de fixation 1
3 Écrous à cage + Boulons M8 x 30 + Rondelles 2
4 Clef pour déblocage moteur 2
5 Garniture passe-câbles 2
6
Fin course magnetiques (que dans les modèles
avec fin de course magnétique)
2
7
Étrier porte-aimants (que dans les modèles
avec fin de course magnétique)
1
8
Fin course mecaniques (que dans les modèles
avec fin de course mécanique)
2
51
CARACTÉRISTIQUES
TECHNIQUES
GOLD400D
(230V)
GOLD800D
(230V)
GOLD1200D
(230V)
GOLD400D
(120V)
GOLD800D
(120V)
GOLD1200D
(120V)
Poids maximum du portail 400 Kg 800 Kg 1200 Kg 400 Kg 800 Kg 1200 Kg
Alimentation 230V / 50Hz 230V / 50Hz 230V / 50Hz 120V / 60Hz 120V / 60Hz 120V / 60Hz
Puissance maximum 300 W 350 W 500 W 400 W 500 W 550 W
A
bsorption à vide
1
,5 A
1
,6 A
2
,0 A
2
,6 A
3
,2 A
3
,6 A
Absorption à pleine charge 1,7 A 2 A 2,6 A 3,5 A 4 A 4,5 A
Condensateur 12 µF 14 µF 18 µF 35 µF 40 μF 40 μF
Vitesse maximum vantail 0,16 m/s 0,16 m/s 0,16 m/s 0.16 m/s 0.16 m/s 0.16 m/s
Poussée maximum 380 N 700 N 920 N 380 N 650 N 900 N
Cicle de travail 30% 40% 30% 30% 30% 30%
Pignon M4 - Z18 M4 - Z18 M4 - Z18 M4 - Z18 M4 - Z18 M4 - Z18
Temperature de travail -20 ÷ +60°C -20 ÷ +60°C -20 ÷ +60°C -20 ÷ +60°C -20 ÷ +60°C -20 ÷ +60°C
Poids 10 Kg 10 Kg 10,5 Kg 10 Kg 10 Kg 10 Kg
Protection IP44 IP44 IP44 IP44 IP44 IP44
Charge max accessoires
alimentés à 24 VAC
3W 3W 3W 3 W 3W 3W
Fusibles de protection F1 = 5 A F1 = 5 A F1 = 5 A F1 = 8 A F1 = 8A F1 = 8A
