FRANÇAIS
53

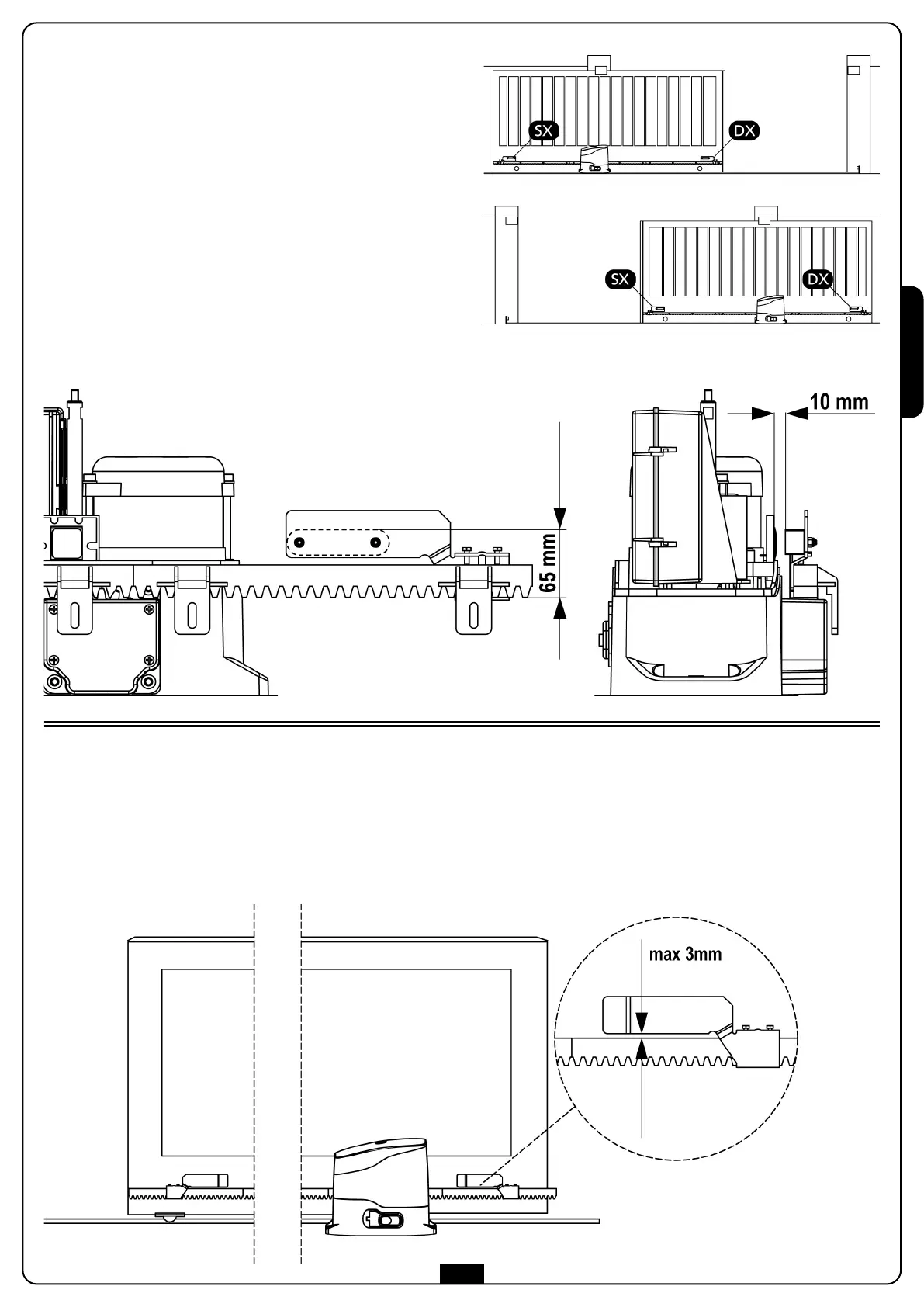

INSTALLATION DES FINS DE COURSE MECANIQUES
Installer les fincourse sur la cremaillere selon la figure et les fixer en utilisant les vises en dotation.
ATTENTION: vérifier que l'étrier fin course interviens de façon efficace sur le ressort fin course du moteur.
Evenctuelment ajouter des épaisseurs entre la partie inferieure de la crémaillere et l'étriere fin course de façon à respecter la
quota du dessin.
INSTALLATION DES FINS DE
COURSE MAGNETIQUES
Installer l'étrier porte-aimants fourni sur la crémaillère de manière
que dans les positions d'ouverture maximale et de fermeture
m
aximale l'aimant reste positionné à hauteur du capteur
magnétique placé derrière le boîtier (le plus près possible de ce
même boîtier).
Les aimants fourni sont repérables grâce à deux couleurs:
AIMANT BLEU = FIN DE COURSE DE DROITE (DROIT)
AIMANT ROUGE = FIN DE COURSE DE GAUCHE (GAUCHE)
L
e type de fin de course ( DROIT/GAUCHE ) dépend de la
position du fin de course par rapport au moteur,
indépendamment du sens d’ouverture.
