FRANÇAIS

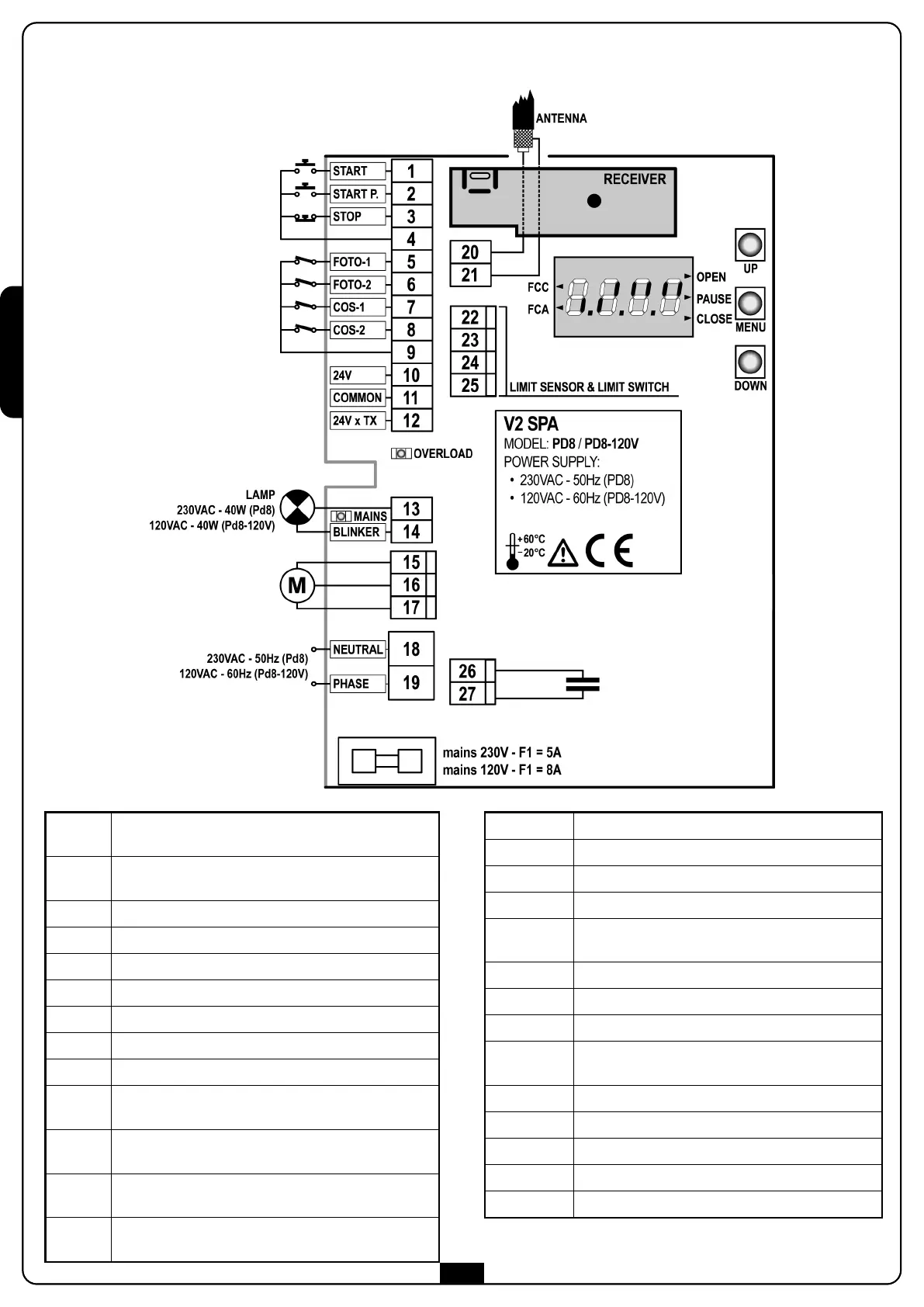

TABLEAU BRANCHEMENTS ELECTRIQUES
1
Commande d'ouverture pour le branchement de
commande traditionnels avec contact N.O.
2
Commande d'ouverture piéton pour le branchement
de commande traditionnels avec contact N.O.
3 Commande d'arrêt. Contact N.F.
4 Commun (-)
5 Photocellules type 1. Contact N.F.
6 Photocellules type 2. Contact N.F.
7 Barres palpeuse type 1 (fixe). Contact N.F.
8 Barres palpeuse type 2 (mouvant). Contact N.F.
9 Commun (-)
10 - 11
Sortie alimentation 24 VAC pour photocellules et
autres acces
11 - 12
Alimentation TX photocellules pour test de
fonctionnement
13 - 14
Clignotant
230VAC 40W (Pd8) / 120VAC 40W (Pd8-120V)
15 - 16 -
17
Moteur
18 Neutre alimentation 230VAC / 120VAC
19 Phase alimentation 230VAC / 120VAC
20 Centrale antenne
21 Blindage antenne
22 - 23 -
24 - 25
Capteur fin de course
26 - 27 Condensateur
F1 5A (Pd8) / 8A (Pd8-120V)
MAINS Signale que la centrale est alimentée
OVERLOAD
Signale surcharge sur l’alimentation des
accessories
FCC Signal l’activation des fin course de fermeture
FCA Signal l’activation des fin course de ouverture
OPEN Ouverture en course
PAUSE Pause (portail ouvert)
CLOSE Fermeture en course
72
