OPERATIONS PREALABLES
Avant de procéder avec l'installation de JEDI-L il est impératif de
vérifier les points suivants:
• Vérifier que la porte soit automatisable (vérifier la
documentation de la porte). Vérifier aussi que la structure de
celle-ci soit solide et apte à l'automatisation.
• Fixer le moteur en employant matériaux adaptes.
• Effectuer, si nécessaire, le calcul structurel et le joindre à la
doc. technique.
• Vérifier que la porte soit douée de système antichute
(indépendant du système de suspension).
•
Vérifier que la porte soit fonctionnelle et solide.
• La porte doit s'ouvrir et fermer librement sans aucun
frottement.
• La porte doit être bien balancée soit avant que après
l'automatisation: en arrêtant la porte en n'importe quelle
position, ne doit pas bouger ; éventuellement il faut établir
une régulation des contrepoids.
• On peut conseiller de installer le moto réducteur en
correspondance du centre de la porte, il est consentit un
écart latéral de 100 mm, nécessaire pour installer
l'accessoire 162504 (voir paragraphe 3 page 26).
• Dans le cas où la porte soit basculante, vérifier que la
distance entre le binaire et la porte ne soit inférieure à
20 mm.

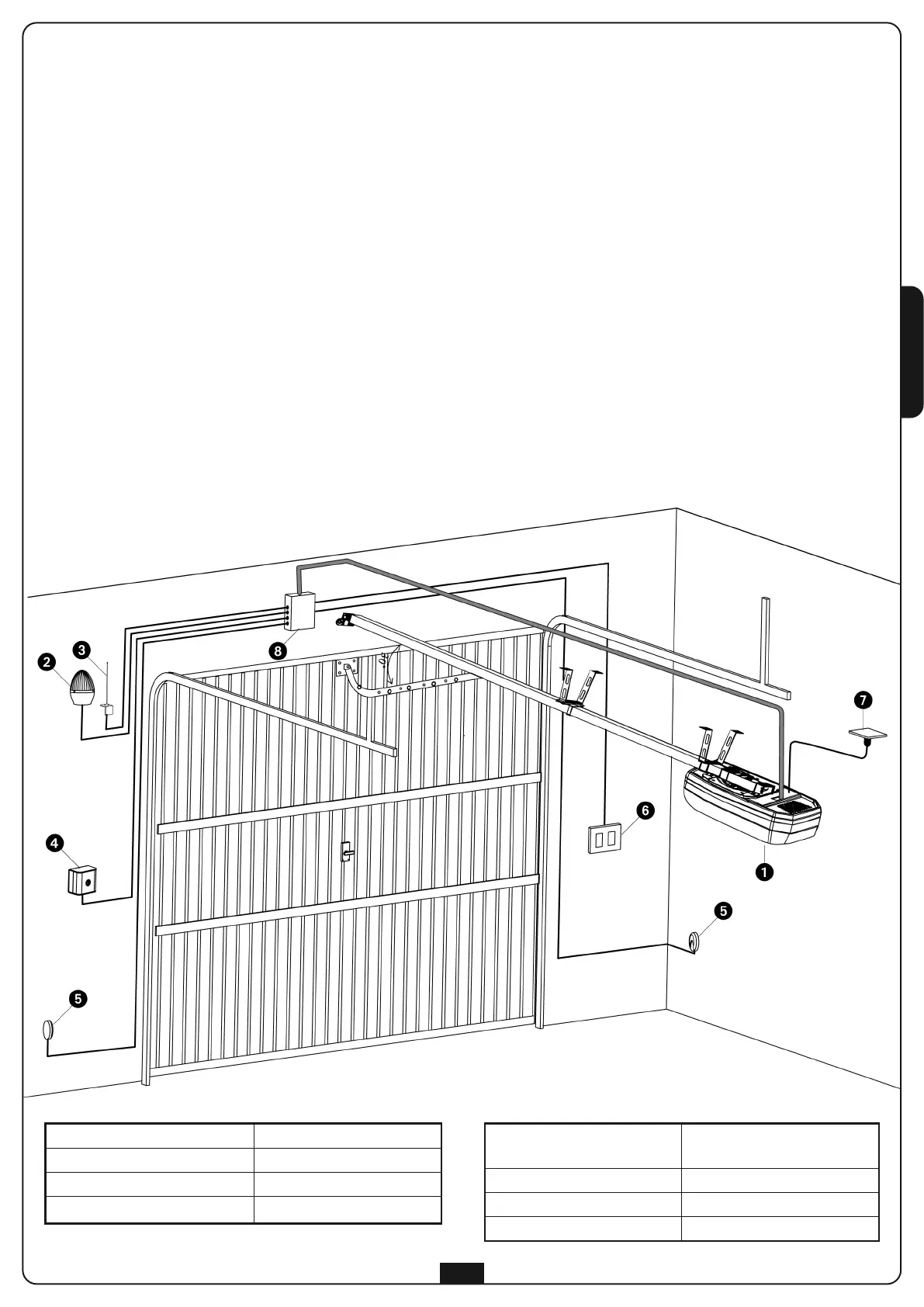

SCHÉMA D’INSTALLATION
Photocellules
câble 4 x 0,5 mm
2
(RX)
câble 2 x 0,5 mm
2
(TX)
Claviere interne
câble 3 x 0,5 mm
2
Prise Schuco
-
Boite de dérivation
-
Actuateur JEDI-L
câble 2 x 0.75 mm
2
Clignotant
câble 2 x 0.5 mm
2
Antenne
câble RG-58
Sélecteur à clé
câble 3 x 0.5 mm
2
