NEDERLANDS
63
CONTROLES VOORAF
Voordat u de JEDI-L installeert, is het van fundamenteel belang
de volgende punten te controleren:
• Controleer of de poort geautomatiseerd kan worden
(controleer de documentatie van de poort). Controleer
bovendien of de structuur ervan solide is en geschikt is voor
de automatisering.
• Bevestig de motor op stabiele wijze met gebruik van geschikt
materiaal.
• Voer zonodig de structurele berekening uit en voeg deze bij
het technische dossier.
• Controleer of de poort met valpreventiesystemen uitgerust is
(onafhankelijk van het hangsysteem).
• Controleer of de poort functioneel en veilig is.
• De poort moet vrij openen en sluiten, zonder dat er
wrijvingspunten zijn.
• De poort moet op passende wijze uitgebalanceerd zijn, zowel
vóór als na de automatisering: door de poort in ongeacht
welke positie te stoppen, mag de poort zich niet bewegen.
Zorg zonodig voor een afstelling van de tegengewichten.
•
Het is raadzaam een motorreductor te installeren ter hoogte
van het midden van de poort. Er wordt hooguit een zijdelingse
afwijking van 100 mm toegestaan, die nodig is voor de
installatie van het accessoire boogje 162504 (zie paragraaf 3
pag. 66) .
• Indien het om een kantelpoort gaat, controleert u of de
minimumafstand tussen de rails en de poort niet kleiner is
dan 20 mm.

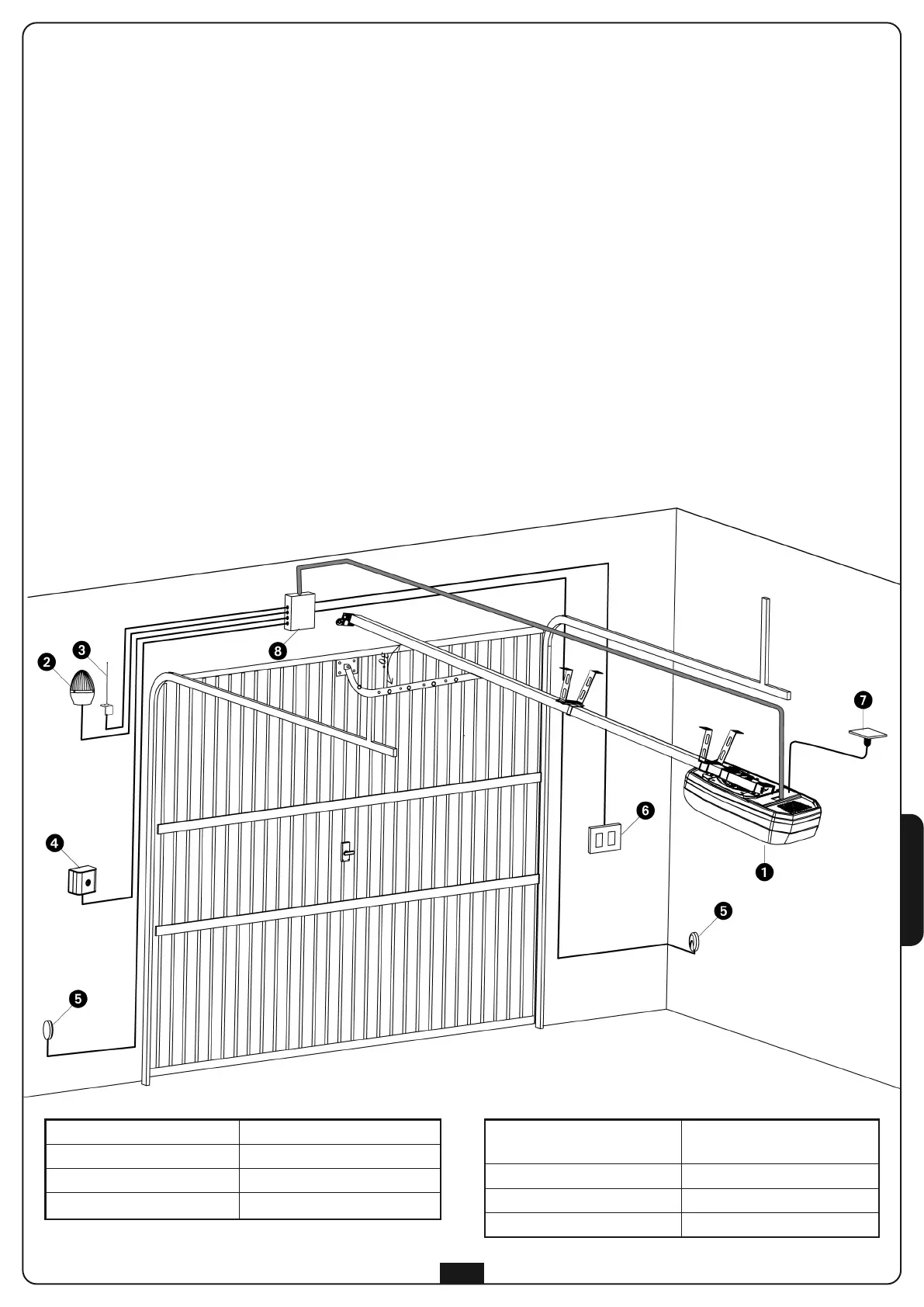

INSTALLATIESCHEMA
Fotocellen
kabel 4 x 0,5 mm
2
(RX)
kabel 2 x 0,5 mm
2
(TX)
Intern knoppenpaneel
kabel 3 x 0,5 mm
2
Schuco stopcontact
-
Aftakkast
-
Actuator JEDI-L
kabel met stekker 2 x 0.75 mm
2
Knipperlicht
kabel 2 x 0.5 mm
2
Antenne
kabel RG-58
Keuzeschakelaar met sleutel
kabel 3 x 0.5 mm
2
