NEDERLANDS

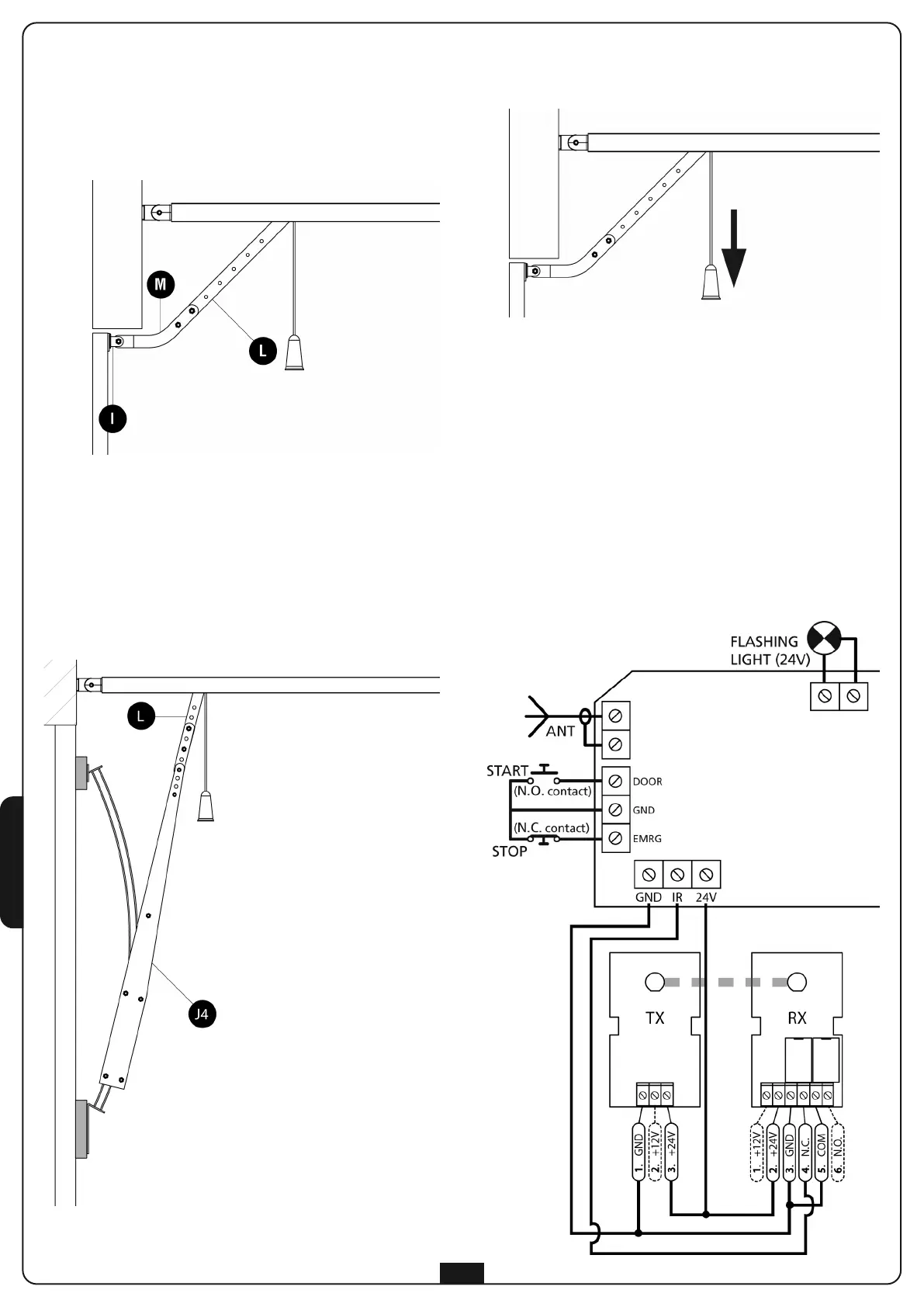

2.9 Alleen voor sectionaal- en kantelpoorten met veren
Bevestig drijfplaat I op de bovenkant van de poort met
inachtneming van de eerder getraceerde referenties.
Verenig de stang met gaten L en de gebogen arm M met
gebruik van de 2 bouten 6x15. Verenig gebogen arm M en
drijfplaat I met gebruik van de pen met cilindervormige kop
en de betreffende splitpen.
3 Alleen voor kantelpoorten met tegengewichten
Bevestig de arm met boogje 162504 op de bovenkant van
de poort en volg daarbij de eerder getraceerde
referentietekens.
De twee (onderste en bovenste) verankerplaten van
boogje 162504 moeten zich op hetzelfde vlak bevinden,
zo niet dan moet u dikte-elementen toevoegen.
Sluit de stang met gaten L aan op de stang met gaten
van de arm met het boogje, met gebruik van de 2 bouten
6 x 15 mm
DEBLOKKERING VAN HET AUTOMATISME
Om het automatisme te deblokkeren, volstaat het de knop
omlaag te trekken.
LET OP: gebruik de knop niet om de poort te openen.
Het is verboden voorwerpen aan het deblokkeerkoordje te
hangen
Om het automatisme van buitenaf te deblokkeren, dient men het
accessoire ‘kit voor deblokkering’ met code 162518 te installeren.
ELEKTRISCHE AANSLUITINGEN
De stuurcentrale binnenin de JEDI-L is reeds bekabeld.
Het volstaat de stekker in het stopcontact te steken om over te
gaan tot de programmering van de werkparameters.
Voor de aansluiting van de fotocellen en de START-knop wordt
verwezen naar onderstaand schema:
66
