EP3000
DRUCK/
Pressure
1
2

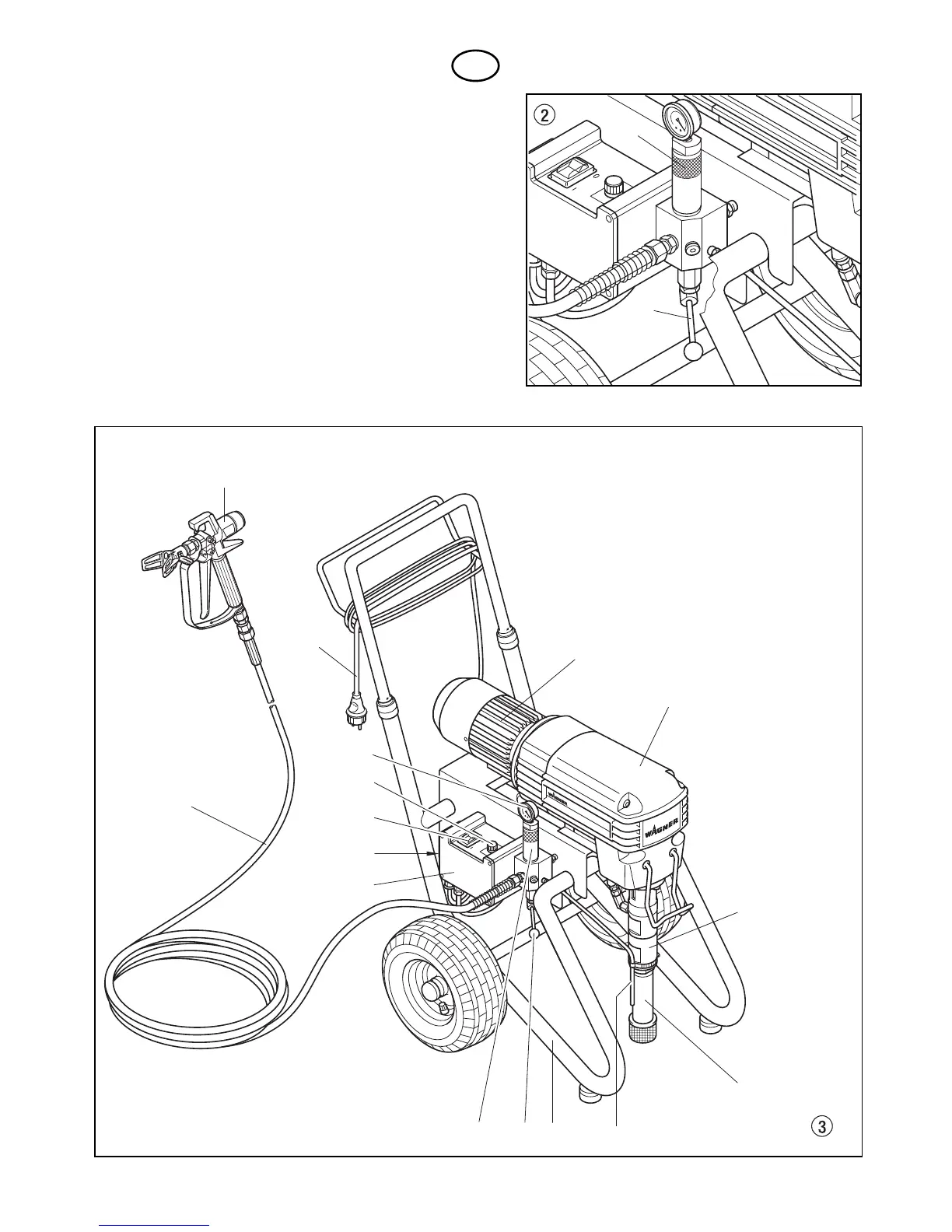

Vue d'ensemble WAGNER EP 3000
A l'occasion d'une intervention sur le filtre à haute
pression, arrêter le groupe et décharger la pression.
Attention:
Si le filtre à haute presion est bouché, ne jamais dévisser
le corps du filtre (fig. 2, pos. 1) sous pression, mais:
1. Arrêter le groupe.
2. Tirer la fiche de la prise de réseau
3 Déverrouiller le pistolet et tirer la gâchette.
4. Ouvrir la vanne de décharge (2) - tourner le levier.
5. Dévisser le corps de filtre
6. Nettoyer ou remplacer la cartouche de filtre.
48
EP3000
DRUCK/
Pressure
WAGNER
G15
1
3
4
5
679 8
16
10
13
12
2
15
11
14
1 Pistolet G 15
2 Moteur électrique
3 Groupe de transmission
4 Pompe de produit
5 Tube d'aspiration avec filtre
6 Tube de retour
7 Chariot
8 Vanne de décharge
9 Filtre à haute pression
10 Boîtier de commande
11 Interrupteur-protecteur (400 V)
12 Interrupteur-protecteur (230 V)
13 Bouton de réglage de la pression
14 Manomètre
15 Câble d'alimentation
16 Flexible à haute pression spécial 15 m
F
