20
Montage
Sämtliche Montage- und Umrüstarbeiten dürfen nur bei ge-
zogenem Netzstecker erfolgen.
Aus verpackungstechnischen Gründen ist Ihre Tischkreis-
säge nicht komplett montiert.
• Öffnen Sie den Karton und entfernen die Verpackungs-
und Styroporteile.
• Entnehmen Sie die beigelegten Einzelteile.
• Nehmen Sie die Säge aus dem Karton und stellen sie
seitlich auf den Boden, verwenden Sie als Unterlage
einen Karton, um die Oberfläche zu schützen

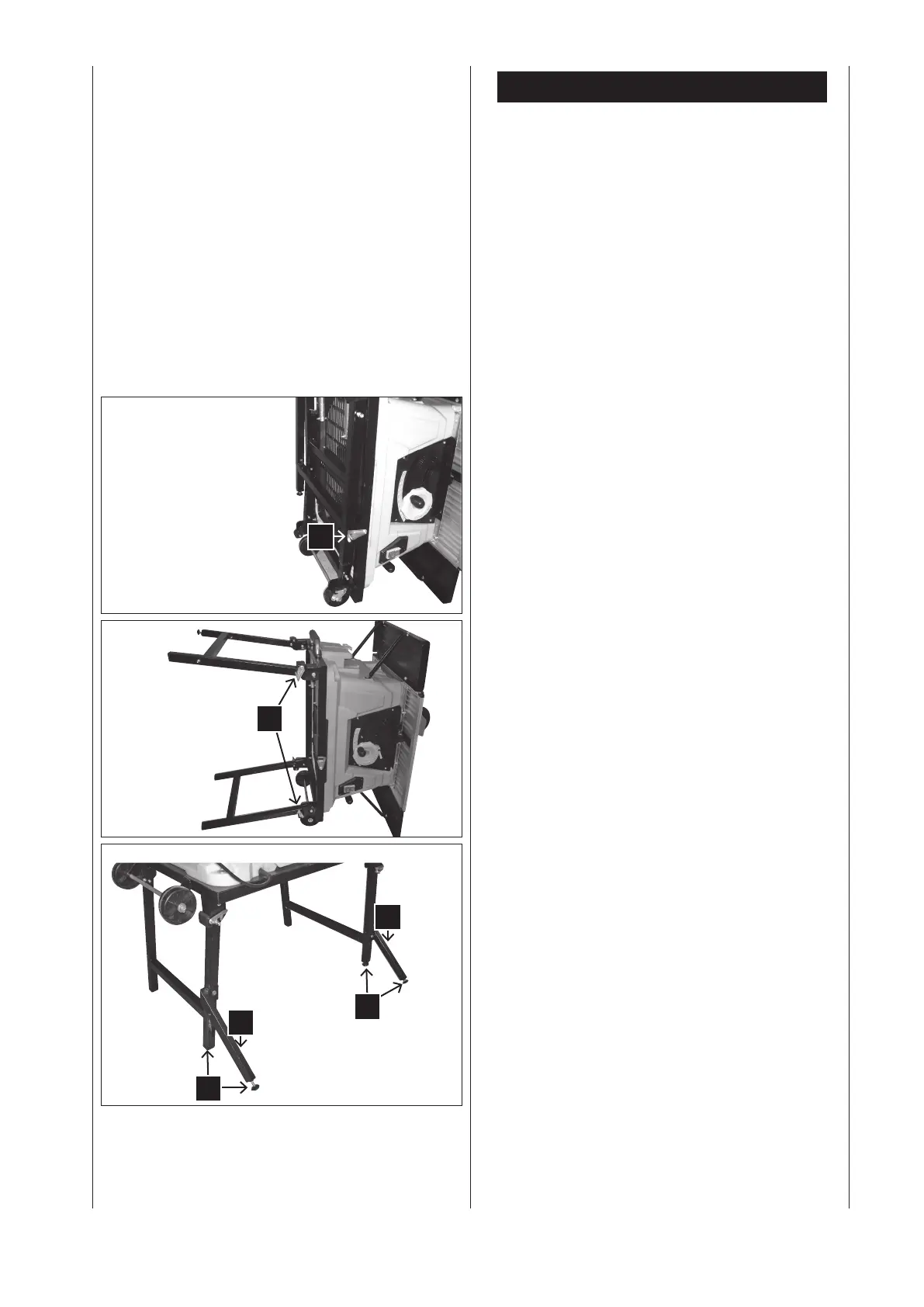

• Entsichern Sie die Füße beidseitig mit dem Hebel (Fig.
2, a)
• Klappen Sie die Füße nach außen und sichern diese
mit den Rasthebeln (b) auf beiden Seiten (Fig. 3)
Fig. 2
• Nehmen Sie die Säge aus dem Karton und stellen sie
seitlich mit den Rädern auf den Boden.
• Entsichern Sie die Füße beidseitig mit dem Hebel
(a).
Gestell waagrecht ausrichten, Fig. 3
Klappen Sie die Füße nach außen und sichern diese mit
den Rasthebeln (b) auf beiden Seiten.
Montage der Abstützfüße, Fig. 4
• Stellen Sie die Maschine auf die Füße und montieren
die beiden Abstützfüße (14) mit 2 Sechskantschrau-
ben M6 x 40, 2 Scheiben 6mm, 2 Federscheiben 6mm
und 2 Muttern M6.
• Stellen Sie die Maschine an den gewünschten Ort.
• Mit den Gummifüßen (c) können Sie die Standfestig-
keit einstellen, indem Sie die Kontermuttern lösen, die
Gummifüße nach innen oder außen schrauben und die
Kontermuttern wieder festziehen.
a
Fig. 2
Fig. 3
b
Fig. 4
14
c
c
14
