Yamaha RX-V650 Service Manual

20
RX-V750/DSP-AX750/DSP-AX750SE
RX-V650/HTR-5760
RX-V750/DSP-AX750/DSP-AX750SE
RX-V650/HTR-5760
■ DISASSEMBLY PROCEDURES / 分解手順
･ 本項目では、代表としてDSP-AX750 (J model)について記
述します。
･ 番号順に部品を取り外してださい。
･ AC電源コンセントから、電源コードを抜いてください。

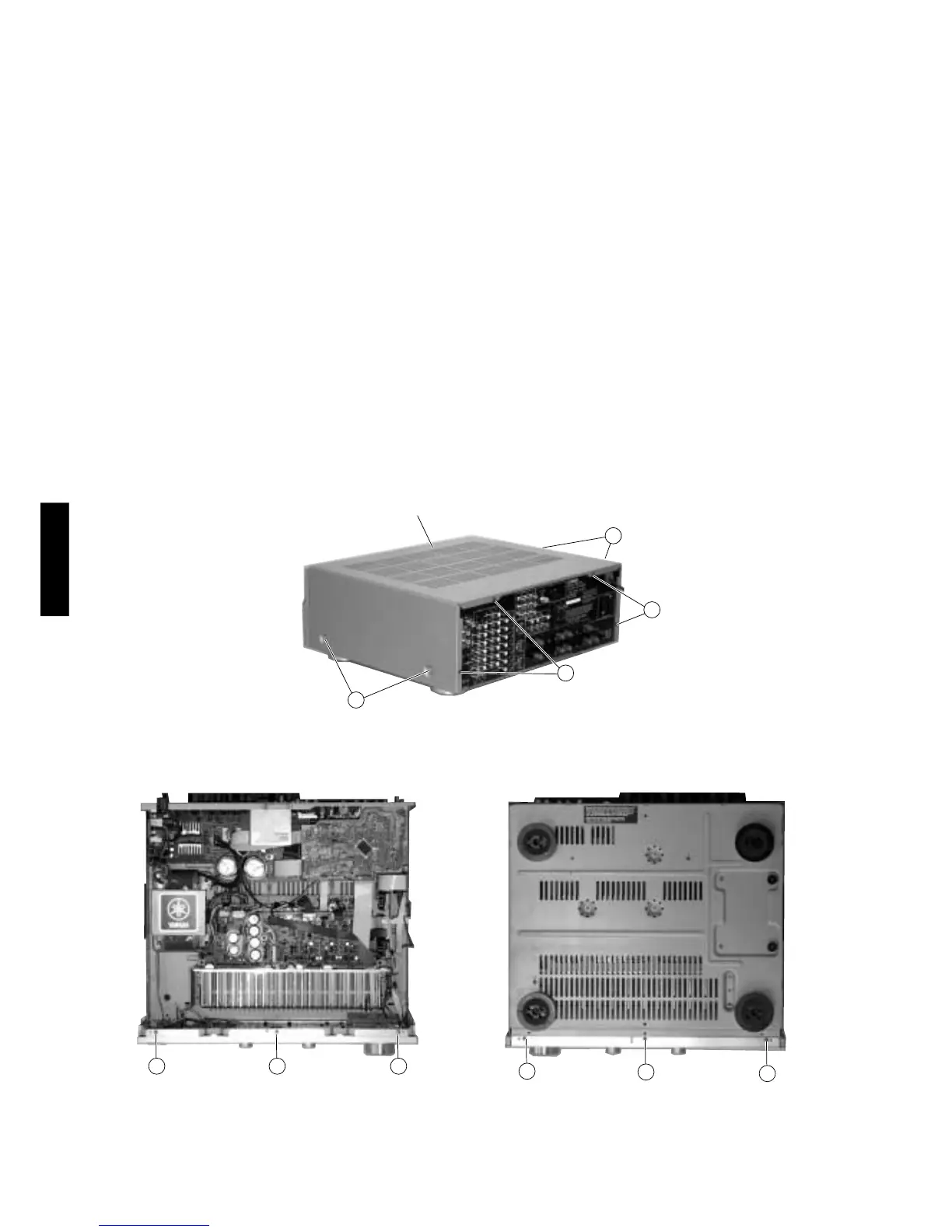

1. トップカバーの外し方
a. qのネジ4本、wのネジ4本を外します。（Fig. 1）
b. トップカバーを後方へスライドさせ取り外します。
（Fig. 1）
2. フロントパネルの外し方
a. VOLUMEツマミ、PROGRAMツマミ、INPUTツマミを外
します。
b. eのネジ3本、rのネジ3本を外し、フロントパネルを取
り外します。（Fig. 2, 3）
1. Removal of Top Cover
a. Remove 4 screws (
q ) and 4 screws ( w ). (Fig. 1)
b. Slide the Top Cover rearward to remove it. (Fig. 1)
2. Removal of Front Panel
a. Remove the VOLUME knob, PROGRAM knob and the
INPUT knob.
b. Remove 3 screws (
e ) and 3 screws ( r ) and then
remove the Front Panel. (Fig. 2, 3)
Fig. 1
Fig. 2 Fig. 3
1
2
1
Top Cover /
トッ
プ
カ
バ
ー
2
• The description below uses DSP-AX750 (J midel) as a
representative model.
• Remove parts in disassembly order as numbered.
• Disconnect the power cable from the AC outlet.
3 3 3
4
4
4

Yamaha RX-V650 Specifications

General

Audio Decoding	Dolby Digital, DTS, Dolby Pro Logic II
Tuner	AM/FM
Type	AV Receiver
Channels	7.1
Component Video Inputs	3
Component Video Outputs	1
Digital Audio Outputs	1 Optical
Total Harmonic Distortion	0.06%
Input Sensitivity/Impedance	200 mV/47 k ohms
Signal-to-Noise Ratio	100 dB
Inputs	Analog Audio: 6
Video Inputs	Component: 3
HDMI Inputs	No
Digital Audio Inputs	2 Optical, 2 Coaxial
Frequency Response	10Hz-100kHz (+0/-3dB)
Amplifier Output	95 W/ch (8 ohms, 20 Hz-20 kHz, 0.06% THD)
Video Inputs/Outputs	Composite: 5 in / 2 out
