Yamaha RX-V650 Service Manual

22
RX-V750/DSP-AX750/DSP-AX750SE
RX-V650/HTR-5760
RX-V750/DSP-AX750/DSP-AX750SE
RX-V650/HTR-5760
4. P.C.B.ユニットの外し方
a. uのネジ31本を外します。（Fig. 8）
b.
iのネジ1本を外します。（Fig. 9）
c. 下記のコネクターを外します。
FUNCTION (1) P.C.B.（Fig. 10）
･ CB306 (8P), CB307 (7P), CB308 (13P), CB309 (5P)
FUNCTION (2) P.C.B.（Fig. 10）
･ CB501 (15P), CB502 (19P), CB503 (8P), CB505 (21P)
CONVERSION (1) P.C.B.（Fig. 10）
･ CB706 (5P)
POWER (1) P.C.B.（Fig. 10）
･ CB361 (2P)
DSP P.C.B.（Fig. 10）
･ CB3 (3P), CB7 (6P)
d. P.C.B.ユニットを取り外します。（Fig. 11）
4. Removal of P.C.B. Unit
a. Remove 31 screws (
u ). (Fig. 8)
b. Remove 1 screw (
i ). (Fig. 9)
c.
Disconnect the following connectors.
FUNCTION (1) P.C.B.（Fig. 10）
･ CB306 (8P), CB307 (7P), CB308 (13P), CB309 (5P)
FUNCTION (2) P.C.B.（Fig. 10）
･ CB501 (15P), CB502 (19P), CB503 (8P), CB505 (21P)
CONVERSION (1) P.C.B.（Fig. 10）
･ CB706 (5P)
POWER (1) P.C.B.（Fig. 10）
･ CB361 (2P)
DSP P.C.B.（Fig. 10）
･ CB3 (3P), CB7 (6P)
d. Remove the P.C.B. Unit. (Fig. 11)

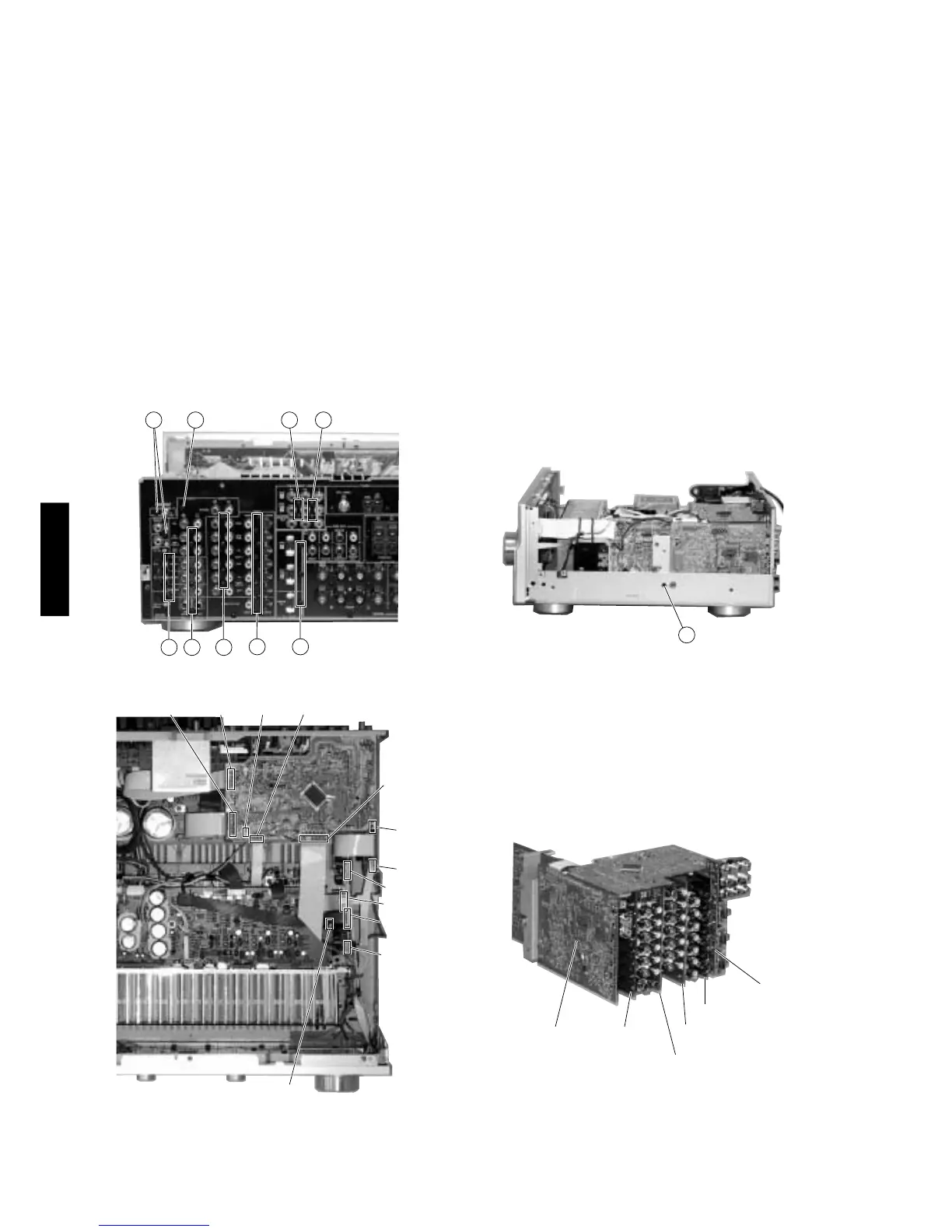

Fig. 8 Fig. 9
Fig. 10 Fig. 11
7 77
7 7
7777
8
CB30
9
CB361
CB30
7
CB30
8
CB501 CB706CB502
CB
7
CB
3
CB50
5
CB503
CB30
6
DSP FUNCTION (1)
FUNCTION (4)
FUNCTION (3)
CONVERSION (2)
CONVERSION (
1)
● P.C.B. Unit

Yamaha RX-V650 Specifications

General

Audio Decoding	Dolby Digital, DTS, Dolby Pro Logic II
Tuner	AM/FM
Type	AV Receiver
Channels	7.1
Component Video Inputs	3
Component Video Outputs	1
Digital Audio Outputs	1 Optical
Total Harmonic Distortion	0.06%
Input Sensitivity/Impedance	200 mV/47 k ohms
Signal-to-Noise Ratio	100 dB
Inputs	Analog Audio: 6
Video Inputs	Component: 3
HDMI Inputs	No
Digital Audio Inputs	2 Optical, 2 Coaxial
Frequency Response	10Hz-100kHz (+0/-3dB)
Amplifier Output	95 W/ch (8 ohms, 20 Hz-20 kHz, 0.06% THD)
Video Inputs/Outputs	Composite: 5 in / 2 out
