Yamaha RX-V650 Service Manual

21
RX-V750/DSP-AX750/DSP-AX750SE
RX-V650/HTR-5760
RX-V750/DSP-AX750/DSP-AX750SE
RX-V650/HTR-5760

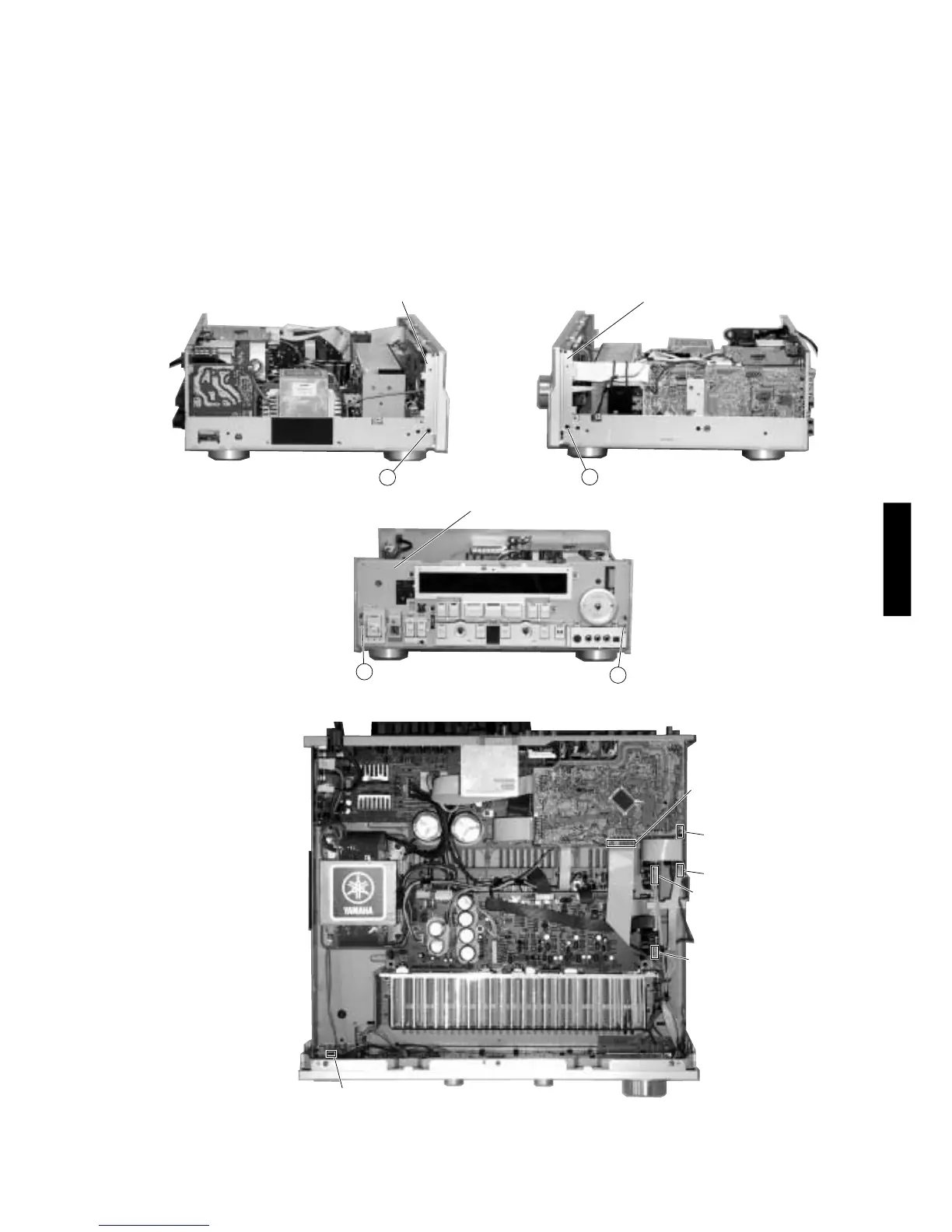

Fig. 5
Fig. 6
Fig. 4
Fig. 7
3. サブシャーシの外し方
a. tのプッシュリベット2本を外し、サイドプレートL/R
を取り外します。（Fig. 4, 5）
b. ケーブルを固定している束線止めをゆるめます。
c. コネクターCB863 (2P)、CB505 (21P)、CB306 (8P)、CB309
(5P)、CB3 (3P)、CB7 (6P)を外します。（Fig. 7）
d.
yのネジ2本を外し、サブシャーシを取り外します。
（Fig. 6）
3. Removal of Sub Chassis
a. Remove 2 push rivets (
t ) and then remove the Side
Plates L/R. (Fig. 4, 5)
b. Loosen the harness fixture fixing the cable.
c. Remove connectors CB863 (3P), CB505 (21P), CB306
(8P), CB309 (5P), CB3(3P) and CB7 (6P). (Fig. 7)
d. Remove 2 screws (
y ) and then remove the Sub
Chassis. (Fig. 6)
Side Plate L /
サイド
プ
レート
L
5
Side Plate R /
サイ
ドプ
レート
R
5
Sub Chassis /
サ
ブ
シャーシ
6
6
CB863
CB30
9
CB
7
CB
3
CB50
5
CB30
6

Yamaha RX-V650 Specifications

General

Audio Decoding	Dolby Digital, DTS, Dolby Pro Logic II
Tuner	AM/FM
Type	AV Receiver
Channels	7.1
Component Video Inputs	3
Component Video Outputs	1
Digital Audio Outputs	1 Optical
Total Harmonic Distortion	0.06%
Input Sensitivity/Impedance	200 mV/47 k ohms
Signal-to-Noise Ratio	100 dB
Inputs	Analog Audio: 6
Video Inputs	Component: 3
HDMI Inputs	No
Digital Audio Inputs	2 Optical, 2 Coaxial
Frequency Response	10Hz-100kHz (+0/-3dB)
Amplifier Output	95 W/ch (8 ohms, 20 Hz-20 kHz, 0.06% THD)
Video Inputs/Outputs	Composite: 5 in / 2 out
