–25–
d. Tighten the locknut.
e. Slide the adjuster cover to its original
position.
▼
▼▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼▼▼
WARNING
_
After adjusting the free play, turn the
handlebar to right and left, and make
sure that the engine idling speed does
not increase.
EBA00128

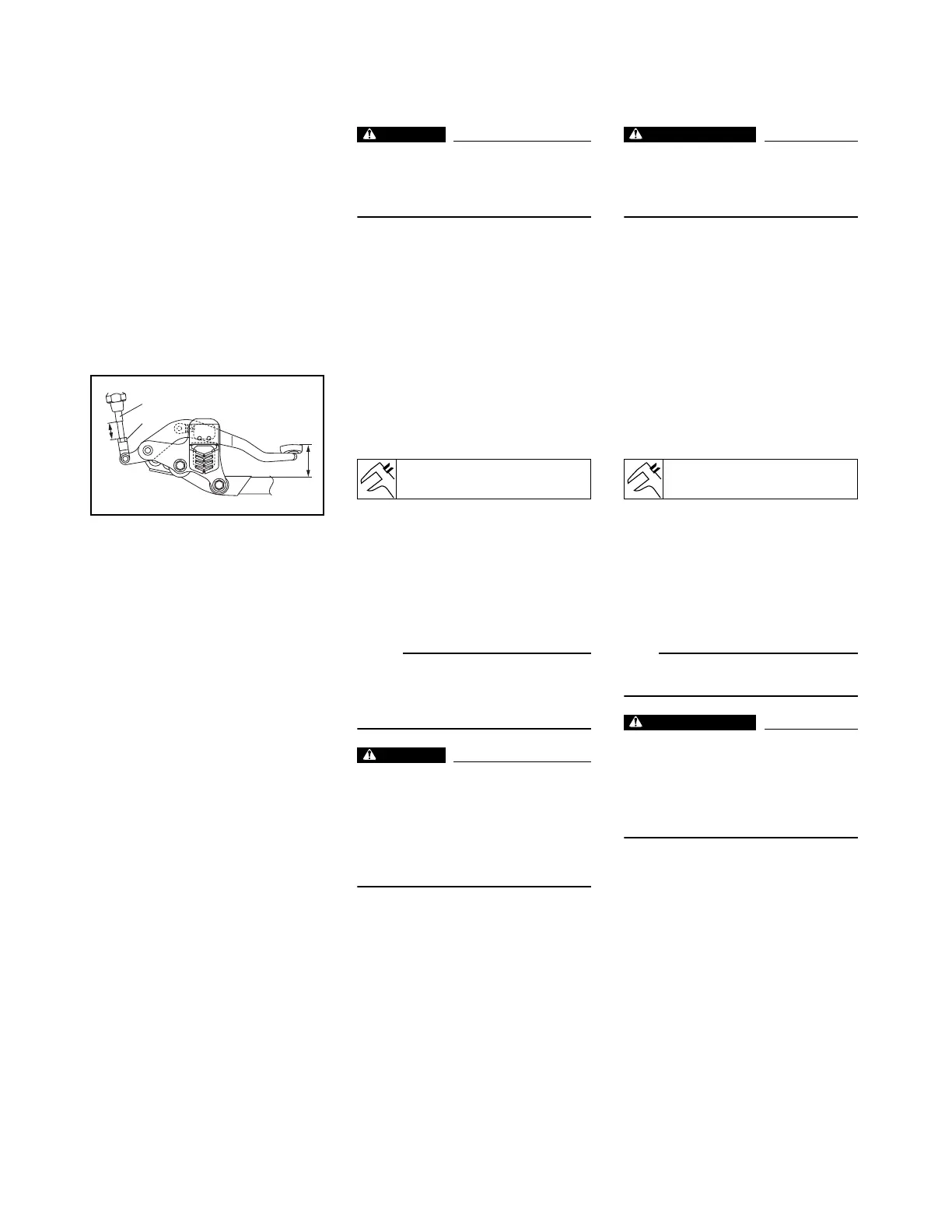

G. ADJUSTING THE REAR BRAKE
1. Check:
●
rear brake pedal height (a)
Out of specification
→
Adjust.
2. Adjust:
●
rear brake pedal height
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Loosen the locknut (1).
b. Turn the adjusting bolt (2) until the
brake pedal height is within the speci-
fied limits.
c. Tighten the locknut (1).
NOTE:
_
When adjusting the brake pedal height
make sure the locknut-to-adjusting bolt
clearance (b) does not exceed 25.5 mm
(1.00 in).
WARNING
_
After this adjustment is performed, lift
the front and rear wheels off the ground
by placing a block under the engine,
and spin the rear wheels to ensure
there is no brake drag. If any brake drag
is noticed perform the above steps
again.
▼
▼▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼ ▼▼▼▼ ▼▼▼
Rear brake pedal height
50.2 mm (1.98 in)
b
2
1
a
d. Serrer le contre-écrou.
e. Remettre le cache du dispositif de réglage
en place.
▼▼ ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
AVERTISSEMENT
_
Après le réglage de la garde, tourner le gui-
don dans un sens et dans l’autre pour
s’assurer que le régime de ralenti n’aug-
mente pas.
FBA00128
G. RÉGLAGE DU FREIN ARRIÈRE
1. Contrôler:
●
hauteur de la pédale de frein arrière (a)
Hors spécifications → Régler.
2. Régler:
●
hauteur de la pédale de frein arrière
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Desserrer le contre-écrou (1).
b. Tourner la vis de réglage (2) jusqu’à ce que
la hauteur de la pédale de frein soit dans les
limites spécifiées.
c. Serrer le contre-écrou (1).
N.B.:
_
S’assurer que le jeu contre-écrou – vis de
réglage (b) n’excède pas 25,5 mm (1,00 in).
AVERTISSEMENT
_
Après ce réglage, surélever les roues avant
et arrière en plaçant une cale sous le moteur
et faire tourner les roues arrière pour
s’assurer que les freins ne frottent pas. Si les
freins frottent, reprendre les étapes de
réglage ci-dessus.
▼▼ ▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
Hauteur de pédale de frein arrière
50,2 mm (1,98 in)
