23

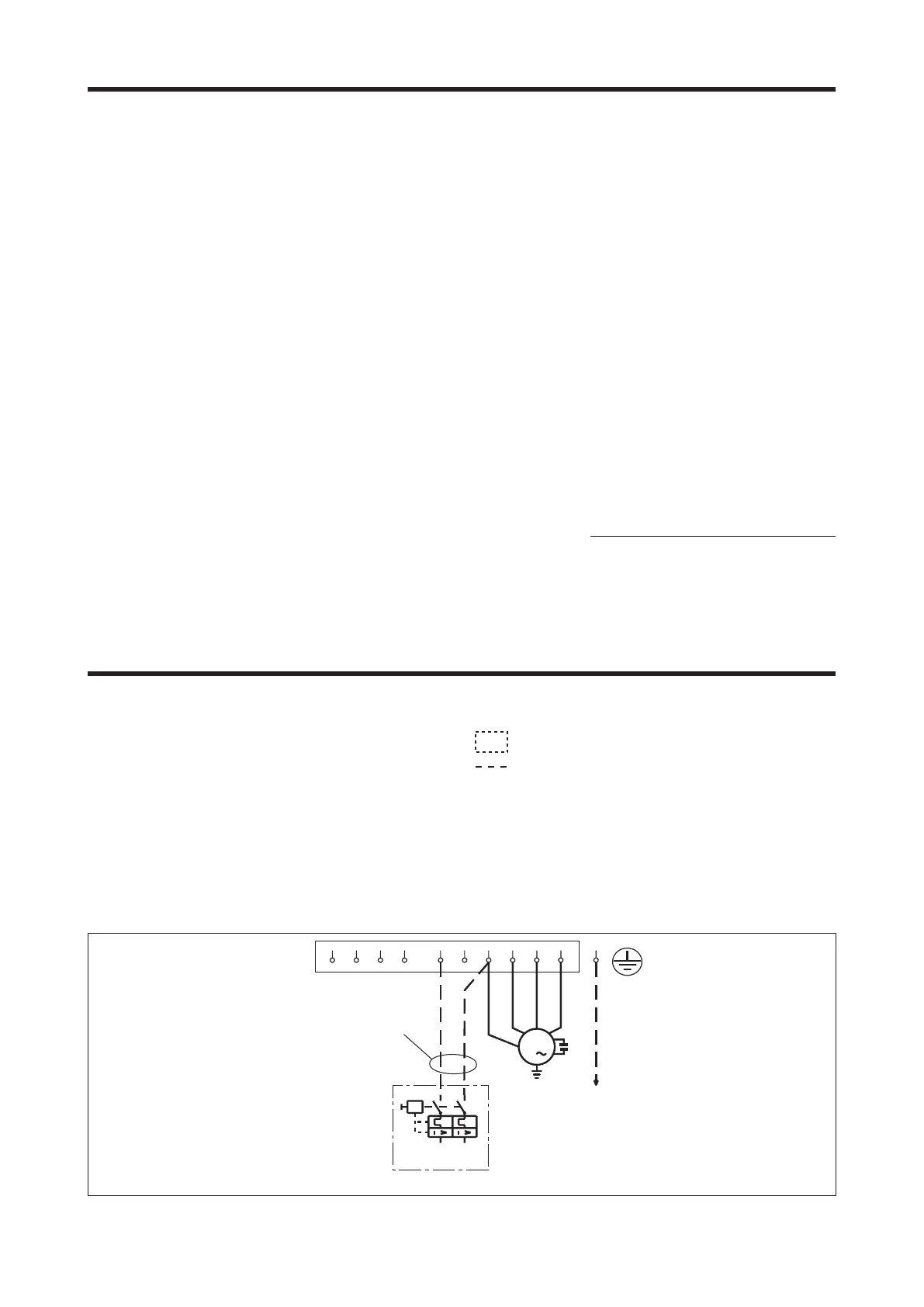

SCHEMAS ELECTRIQUES
OMNIA UL P
PROBLEME
Il y a peu d’air en sortie
Pas de chaleur
Pas de froid
Le ventilateur ne tourne
pas
Phénomènes de conden-
sation sur la structure
exterieure de l’appareil.
Kondenswasserbildung
am Gerät.
CAUSE PROBABLE
Mauvaise préselection de la vitesse sur le panneau de
commandes
Filtre encrassé
Obstruction du flux d’air (entrée/sortie)
Il n’y a pas d’eau chaude
Mauvaise présélection sur le panneau de commandes
Il n’y a pas d’eau froide
Mauvaise présélection sur le panneau de commandes
l n’y a pas de courant
L'eau n'a pas atteint la température de service.
On a atteint les conditions limite de température et
d’humidité indiquées dans “TEMPERATURE MINIMA-
LE MOYENNE DE L'EAU”.
SOLUTION
Choisir la vitesse sur la panneau de com-
mandes
Nettoyer le filtre
Enlever l’objet faisant obstruction
Verifier la chaudière
Présélectionner au panneau de com-
mandes
Vérifier le réfrigerateur
Présélectionner au panneau de com-
mandes
Contrôler l’alimentation électrique
Contrôler la chaudière ou le refroidis-
seur.
Contrôler le réglage du thermostat.
Elever la température de l’eau audelà
des limites minimales indiquées dans le
Manuel Tecnique.
Pour toute anomalie non répertoriée, consulter le service après-vente.
PROBLEME ET SOLUTION
IG = Interrupteur général
M = Bornier
MS = Microinterrupteur
MV = Moteur du ventilateur
PE = Branchement à la terre
SA = Sonde ambiante
SC = Carte de contrôle
SW = Sonde température minimum eau
VCH = Vanne solénoïde
= Composants fournis en option
= Branchements à effectuer sur les lieux
AR = Orange
BI = Blanc
BL = Bleu
GR = Gris
GV = Jaune-Vert
MA = Marron
NE = Noir
RO = Rouge
LEGENDE
Les schémas électriques peuvent être modifies en conséquence des mises à jour. Il faut toujours se référer aux schémas électrique dans les appareils.
