37
ROTACIÓN DE LA BATERÍA
Si debido a las conexiones hidráulicas, hubiera que girar la
batería, retire el mueble y siga los pasos siguientes:
– desconecte las tomas de corriente de la caja de conexiones;
– extraiga los tornillos de fijación de la cubeta y sáquela;
– quite los tornillos de fijación de la batería y extráigala;
– retire el semitroquelado del lateral derecho;
– gire la batería y fíjela con los tornillos que extrajo con
anterioridad;
– vuelva a montar la cubeta y fíjela con los tornillos, intro-
duzca en los orificios que han quedado libres de conexio-
nes hidráulicas los tapones de plástico distribuidos con el
producto;
todas las cubetas están diseñadas para realizar la descar-
ga del agua de condensación por ambos lados.
ATENCIÓN: Antes de conectar la descarga del agua de
condensación, perfore con una herramienta la cobertura
de la cubeta (cuando la haya) situada en el lado de las
conexiones hidráulicas y cubra la descarga no utilizada
con el tapón que se distribuye

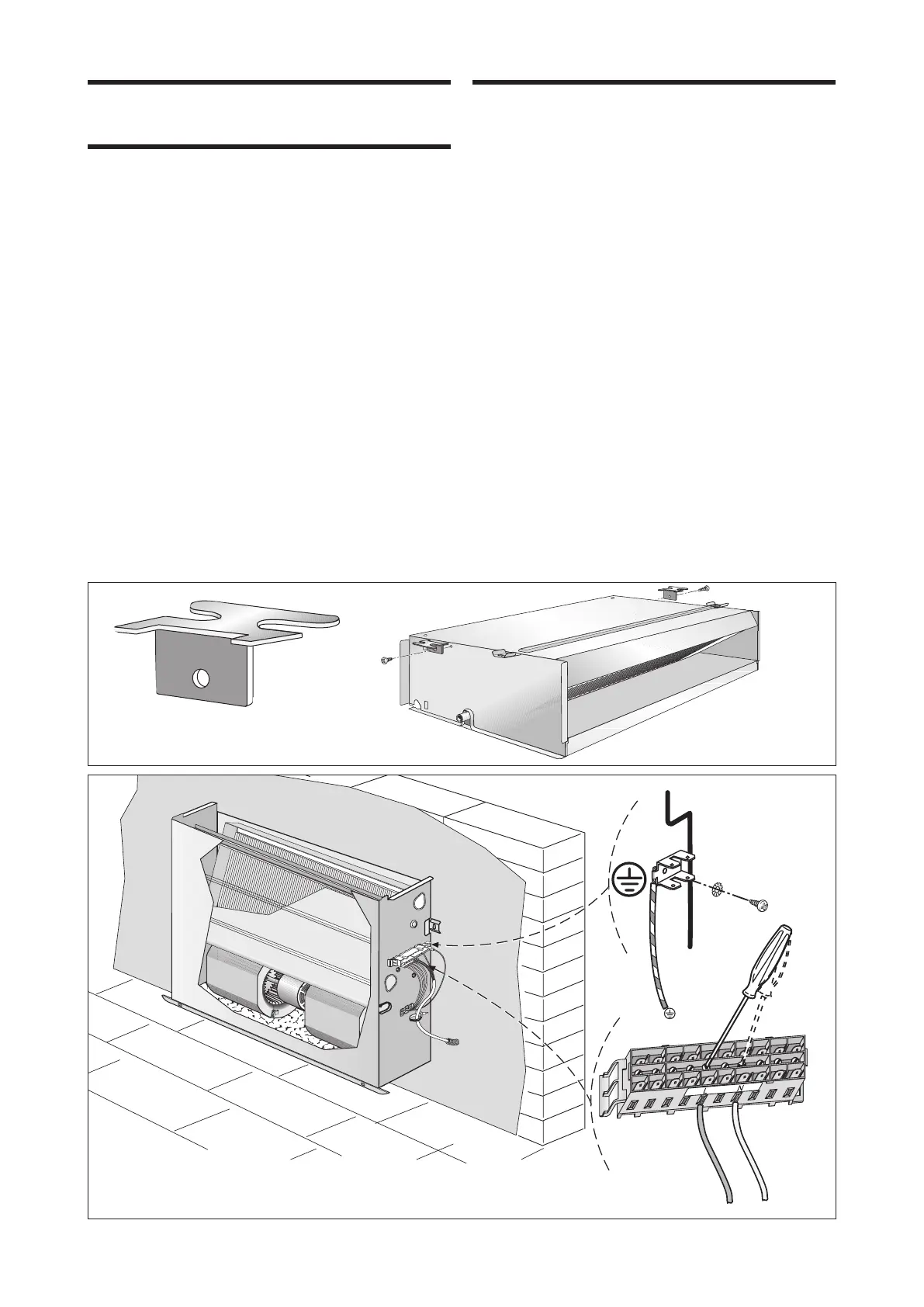

– retire las conexiones eléctricas del costado derecho, quite
el troquelado y desplace la abrazadera de derecha a
izquierda;
– retire el cable del motor de la izquierda introduciéndolo
por la abrazadera;
– retire la caja de conexiones y la abrazadera de la toma de
tierra del lado izquierdo;
– restablezca las conexiones eléctricas del cable motor;
EMBALAJE
Los fan coil se envían en un embalaje estándar de cartón y
elementos de protección.
INSTALACIÓN DE LA UNIDAD
ATENCIÓN: antes de llevar a cabo ninguna intervención,
asegúrese de que la alimentación eléctrica esté desactiva-
da.
ATENCIÓN: las conexiones eléctricas, la instalación de los
fan coils y de sus accesorios deben ser efectuadas sólo por
personas que posean los requisitos técnico-profesionales de
habilitación para la instalación, la transformación, la
ampliación y el mantenimiento de las instalaciones y que
sea capaz de verificar la seguridad y la funcionalidad de las
mismas.
Instale el fan coil en una posición que permita llevar a cabo
las operaciones normales de mantenimiento (limpieza del fil-
tro) y las extraordinarias, así como el acceder a las válvulas de
ventilación del aire y de respiración, situadas en el costado de
la unidad (lado de las conexiones); además se recomienda
que no instale el aparato encima de objetos sensibles a la
humedad, puesto que, en ciertas ocasiones, podría conden-
sarse agua en la estructura externa del aparato y podría gotear,
o podría averiarse el implante hidráulico o el de descarga del
agua de condensación, por lo que se vertiría líquido.
Los fan coil que se usan para refrigerar el ambiente deben se
deben conectar a un dispositivo de descarga del agua de
condensación.
El lugar de montaje debe ser elegido de modo que el límite
de temperatura ambiente máximo y mínimo sea respetado
0÷45 °C (<85% U.R.).
Siga las instrucciones siguientes para instalar la unidad
