IG = Interruttore generale
M = Morsettiera
MS = Microinterruttore
MV = Motore ventilatore
PE = Collegamento di terra
SA = Sonda ambiente
SC = Scheda di controllo
SW = Sonda minima temperatura acqua
VCH = Valvola solenoide
= Componenti forniti optional
= Collegamenti da eseguire in loco
AR = Arancio
BI = Bianco
BL = Blu
GR = Grigio
GV = Giallo-Verde
MA = Marrone
NE = Nero
RO = Rosso

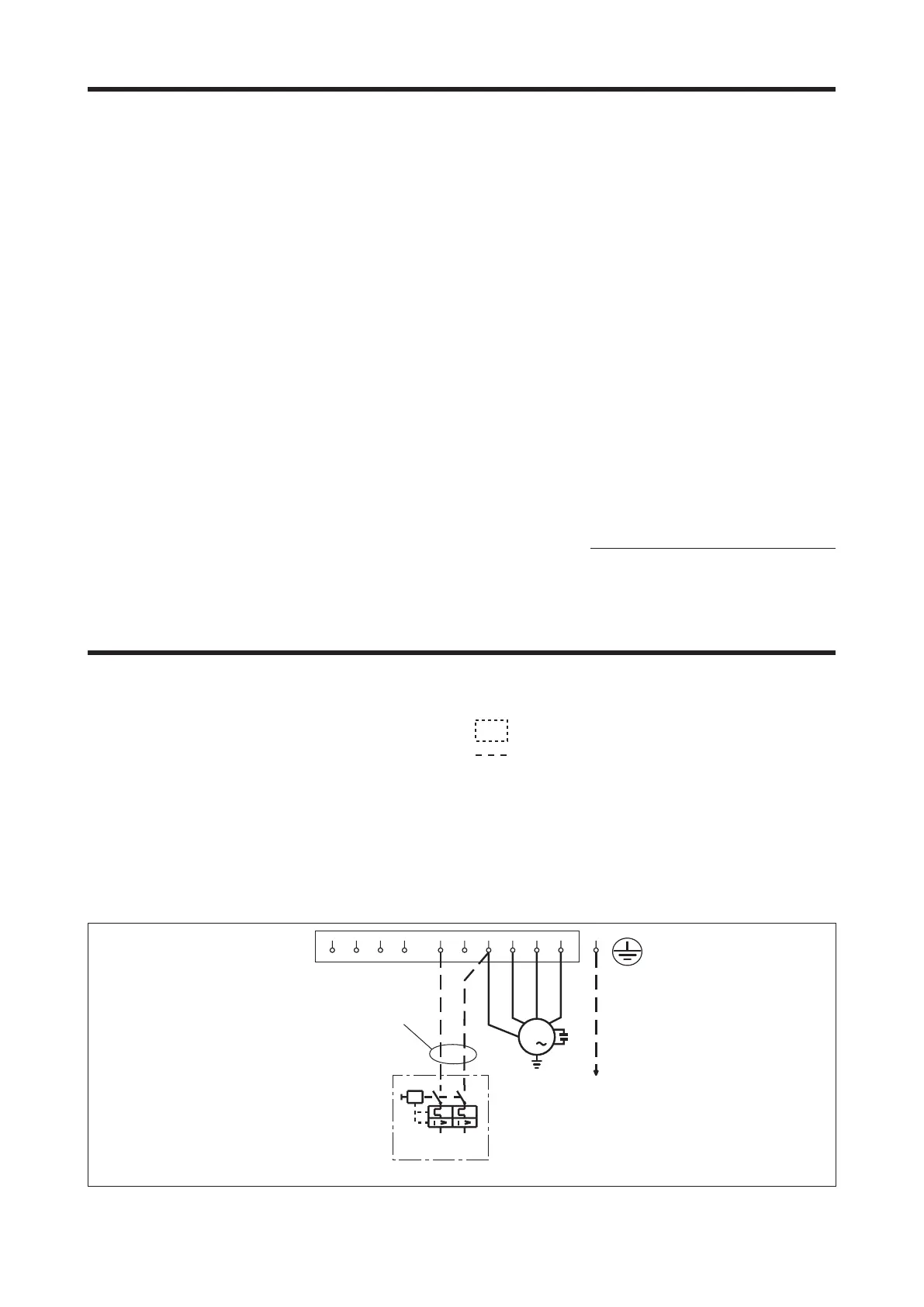

SCHEMI ELETTRICI
LEGENDA
OMNIA UL P
Gli schemi elettrici sono soggetti ad aggiornamento; è opportuno fare riferimento allo schema elettrico allegato all' apparecchio.
PROBLEMA
Poca aria in uscita
Non fa caldo
Non fa freddo
Il ventilatore non gira
Fenomeni di condensa-
zione sulla struttura ester-
na dell’apparecchio
PROBABILE CAUSA
Errata impostazione della velocità sul pannello
comandi
Filtro intasato
Ostruzione del flusso d’aria (entrata e/o uscita)
Mancanza di acqua calda
Impostazione errata del pannello comandi
Mancanza di acqua fredda
Impostazione errata del pannello comandi
Mancanza di corrente
L’acqua non ha raggiunto la temperatura d’esercizio.
Sono state raggiunte le condizioni limite di temperatu-
ra e umidità descritte in “MINIMA TEMPERATURA
MEDIA DELL’ACQUA”
SOLUZIONE
Scegliere la velocità corretta sul pannel-
lo comandi
Pulire il filtro
Rimuovere l’ostruzione
Controllare la caldaia
Impostare il pannello comandi
Controllare il refrigeratore
Impostare il pannello comandi
Controllare la presenza di tensione elettri-
ca
Controllare la caldaia o il refrigeratore.
Controllare il settaggio del termostato
Innalzare la temperatura dell’acqua oltre
i limiti minimi descritti in “MINIMA
TEMPERATURA MEDIA DELL’ACQUA”
Per anomalie non contemplate, interpellare tempestivamente il Servizio Assistenza.
PROBLEMI E SOLUZIONI
