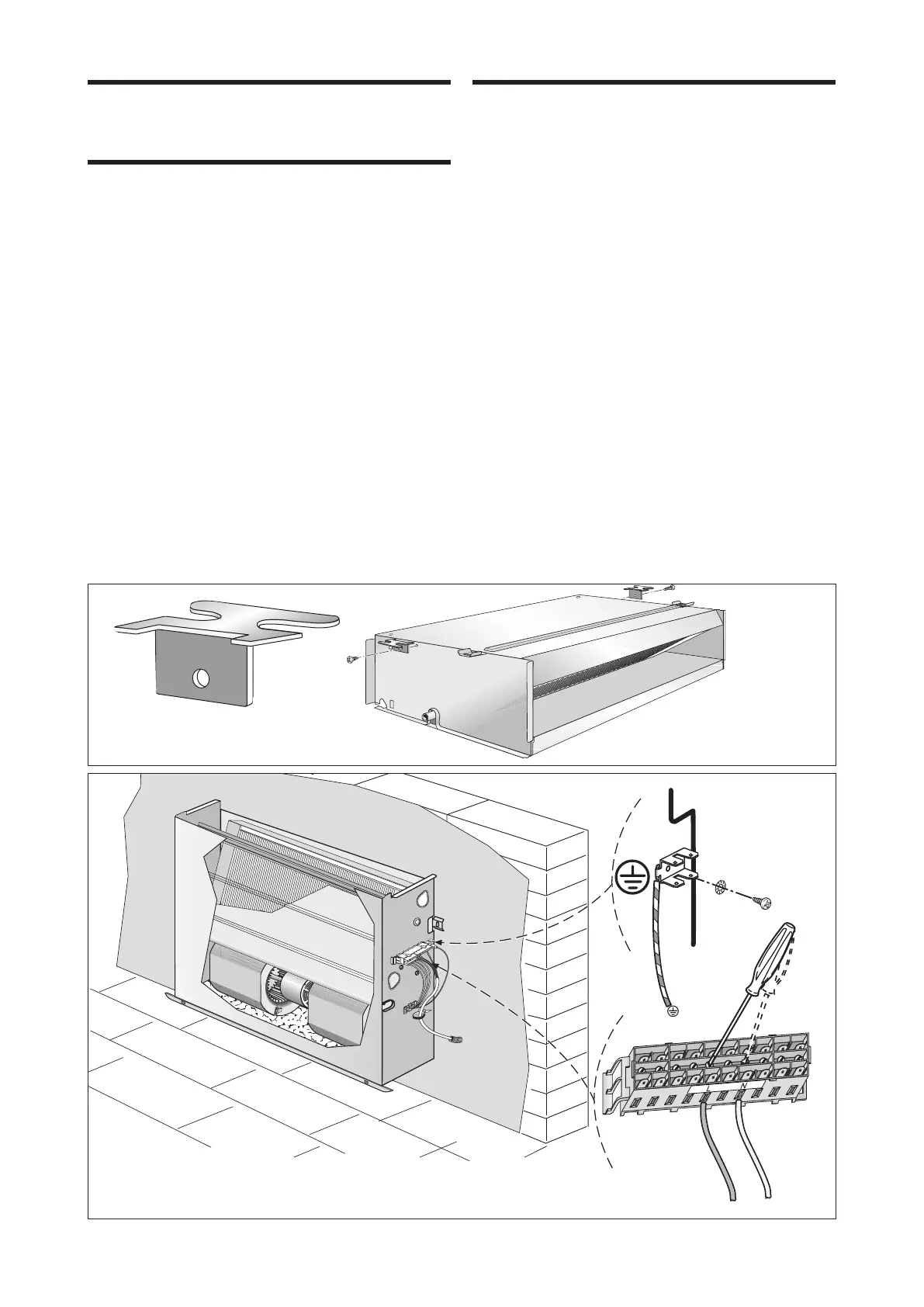

UMDREHEN DES WÄRMETAUSCHERS
Sollte der Austauscher aufgrund der Wasseranschlüsse
umgedreht werden müssen, ist nach der Entfernung des
Gehäuses wie folgt vorzugehen:
– die elektrischen Anschlüsse von der Klemmleiste lösen;
– die Befestigungsschrauben der Wanne ausschrauben und
die Wanne herausziehen;
– die Befestigungsschrauben des Austauschers ausschrau-
ben und den Austauscher herausziehen;
– die Perforierungen der rechten Seitenwand entfernen;
– den Austauscher umkehren und mit den zuvor ausge-
schraubten Schrauben fixieren;
– die Wanne wieder mit den Schrauben fixieren, die mitge-
lieferten Kunststoffstöpsel in die freien Leitungen der
Wasseranschlüsse stecken;
alle Wannen sind auf beiden Seiten für den
Kondensatablass ausgestattet.
Beachte: Vor dem Anschluss des Kondensatablasses die
Wand der Wanne (sofern vorhanden) an der Seite der
Wasseranschlüsse mit einem demenstprechenden
Werkzeug durchbrechen und den nicht benutzten
Abfluss mit dem mitgelieferten Stöpsel verschließen.
– die elektrischen Anschlüsse von der rechten Seitenwand
herausziehen, die Perforierung entfernen und den
Kabeldurchlass von rechts nach links verlegen;
– das Motorkabel über den Kabeldurchlass nach links verlegen;
– die Klemmleiste und den Verbindungsdraht der Erdung
nach links verlegen;
– die elektrischen Anschlüsse des Motorkabels wieder her-
stellen.
VERPACKUNG
Die Gebläsekonvektoren werden in der Standardverpackung
bestehend aus Schutzschalungen und Karton zum Versand
gebracht.
INSTALLATION DER EINHEIT
ACHTUNG: Stellen Sie vor jedem Eingriff sicher, dass die
Stromversorgung abgeschaltet ist.
ACHTUNG: Die elektrischen Anschlüsse sowie die
Installation des Gebläsekonverters und des Zubehörs müs-
sen von Personen durchgeführt werden, die die nötige
technische Ausbildung für die Installation, für die
Veränderung, Erweiterung und Wartung der Anlagen haben
und in der Lage sind, alle Prüfungen zur Funktion und zur
Sicherheit durchzuführen.
Der Gebläsekonvektor muss so installiert werden, dass seine
regelmäßige (Filterreinigung) und außerordentliche
Instandhaltung sowie auch der Zugang zu den Entlüftungs-
und Abflussventilen seitlich am Rahmen (bei den
Anschlüssen) problemlos möglich sind; außerdem darf der
Gebläsekonvektor keinesfalls über feuchtigkeitsempfindlichen
Gegenständen installiert werden, da sich unter besonderen
Bedingungen Kondenswasser auf der Abdeckung ansammeln
und runter tropfen kann bzw. besteht die Möglichkeit, dass
ein Schaden an den Wasserleitungen oder am
Kondensatablass auftritt, wonach Wasser ausrinnen kann.
Die zum Kühlen verwendeten Gebläsekonvektoren müssen
an eine Kondensatablauf-Einrichtung angeschlossen werden.
Bei der Wahl des geeigneten Montageortes ist die Grenze
der maximalen und minimalen Raumtemperatur von 0-45°
C einzuhalten (<85 % r.F.).
Zur Installation wie folgt vorgehen:
