Installation & Servicing instructions ATAG A-Series
27
K01
K01
K01
K1
1. EXTERNAL SAFETY CONTACT*
2.
IGNITION
3. GAS VALVE
4. IONISATION
5. EARTH
8. WATER PRESSURE
SENSOR
P1
10. FAN 230V
11 B. ALTERNATIVE: ROOMTHERMOSTAT
BATTERY POWERED*
11 A. ATAG Z ROOMTHERMOSTAT
OPTION
12. OUTSIDE SENSOR
T4
OPTION
14. FLOW SENSOR
T1
15. RETURN SENSOR
T2
16. FLUE GAS SENSOR
T5
OPTION
T 3,15 H
T 3,15 H
19.
FUSES
250V
20. SERVICE CONNECTOR
N
N
N
L
N
L
L
L
X1
X2
X4
X8
X9
X11
X12
X13
X6
X7
X5
230V
17.
WATER FLOW
SENSOR
9. DHW SENSOR T3
X10
N
L
L
18.
MOTOR
3 WAY VALVE
6. PUMP
N
L
230V AC
SYSTEM
CONTROLS
FUSE
T3,15AH 250V
SL N L
1 2 3 4 5
8G.44.50.00
L N
INSTALLATION
BOILER
21.
JUNCTION
BOX
DOUBLE POLE
ISOLATOR
FUSE

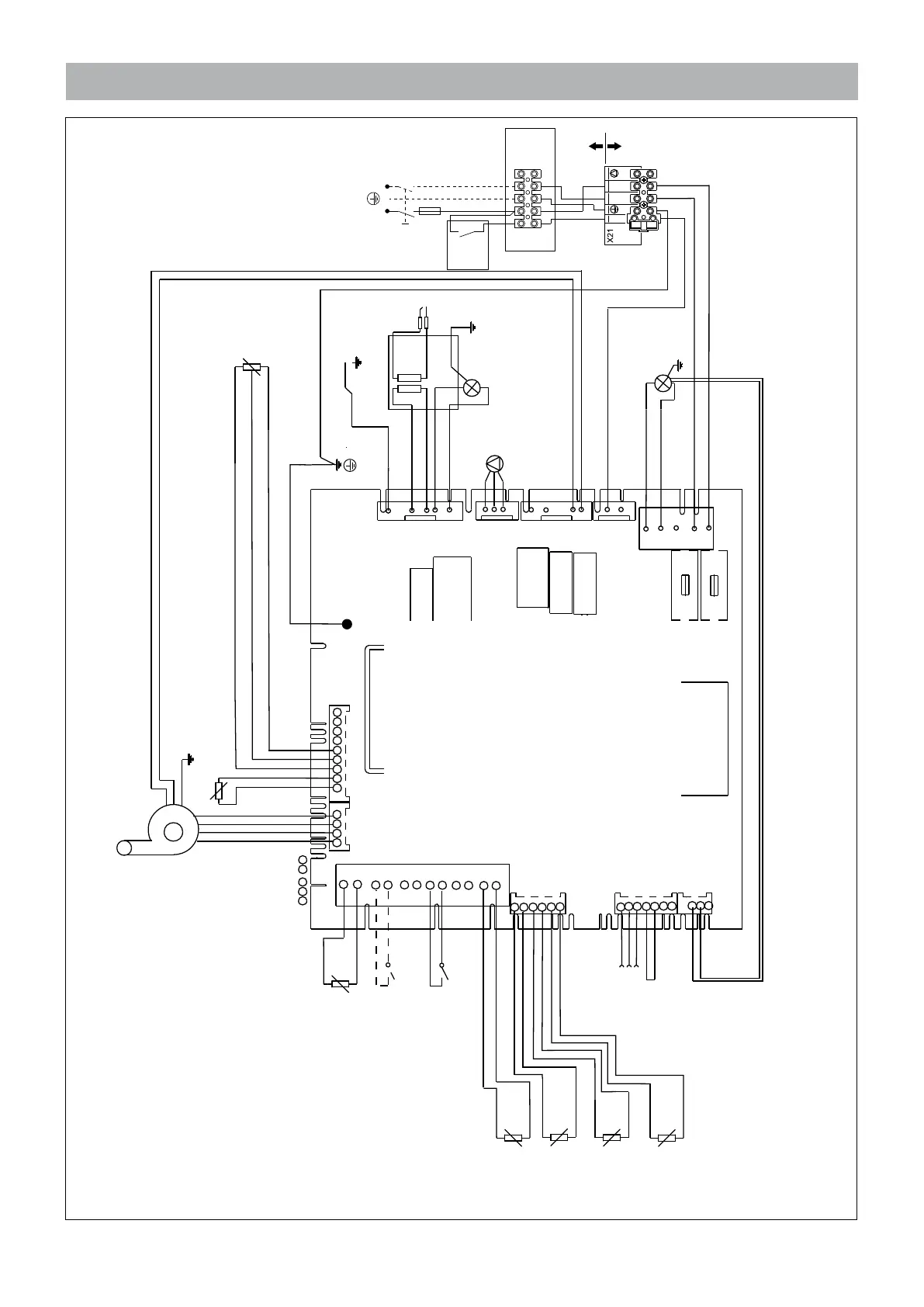

Figure 8.3.a
1. External safety contact
2. Ignition
3. Gas valve
4. Ionisation
5. Earth
6. Pump
7. Main power supply 230V
8. Water pressure sensor
9. DHW sensor
10. Fan 230V
11. Room thermostat
12. Outside sensor
14. Flow sensor
15. Return sensor
16. Flue gas sensor
17. Water ow sensor
18. Motor 3WV 230V
19. Fuses
20. Service connector
8.3 Electrical diagram Combi boilers
