Atlas Copco BBC 16W User Manual

E
D
C
B
A
F
BBC 34WTH

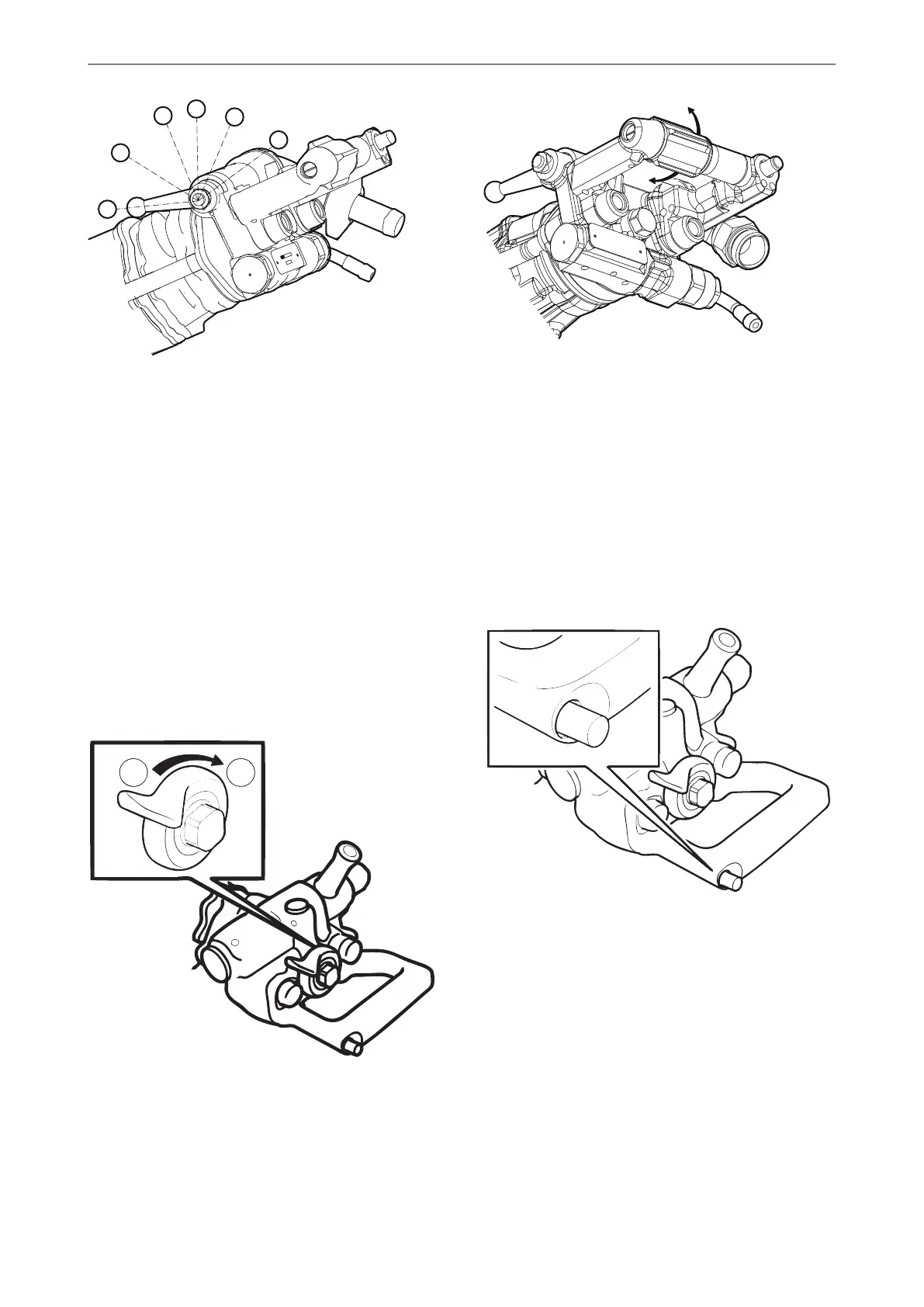

La perforadora incluye una palanca de control para
regular el aire comprimido que va hacia el
mecanismo de percusión y el agua de barrido.
A. Válvula reguladora cerrada (posición de
parada). Sólo para realizar limpiezas por
soplado.
B. Aire a empujador.
C. Agua de barrido.
D. Aire a mecanismo de percusión.
E. Palanca de control totalmente abierta
(velocidad máxima).
F. Soplado adicional.
Palanca de control de avance
A
B
BBC 16W/WS, BBC 34W/WS
A
B
BBC 34WTH
Ajuste la fuerza de avance mediante la palanca de
control de avance del siguiente modo:
♦
Girar palanca de control de empuje hacia delante
(B) para incrementar fuerza de empuje.
♦
Girar palanca de control de empuje hacia atrás
(A) para disminuir fuerza de empuje.
♦
Cuando la palanca de control de avance está en
posición cerrada (A), el empujador se descarga.
Pasador de válvula
Cuando el pasador de la válvula se empuja hacia el
interior, la fuerza de avance cesa bruscamente y
anula el ajuste de la palanca de control de avance.
La barra del pistón del empujador se retrae
automáticamente. Esta función se utiliza, por
ejemplo, para ajustar la altura de la perforadora,
cuando se instala el empujador o cuando tiene
tendencia a atascarse. Cuando se presiona el
pasador de válvula, se vuelve a activar la palanca
de control de avance.
103© 2012 Atlas Copco Construction Tools AB | No. 9800 0627 71f | 2012-06-30
Instrucciones originales
Instrucciones de seguridad y de funcionamientoBBC 16W, 16WS, 34W, 34WS, 34WTH
