BBC 34WTH

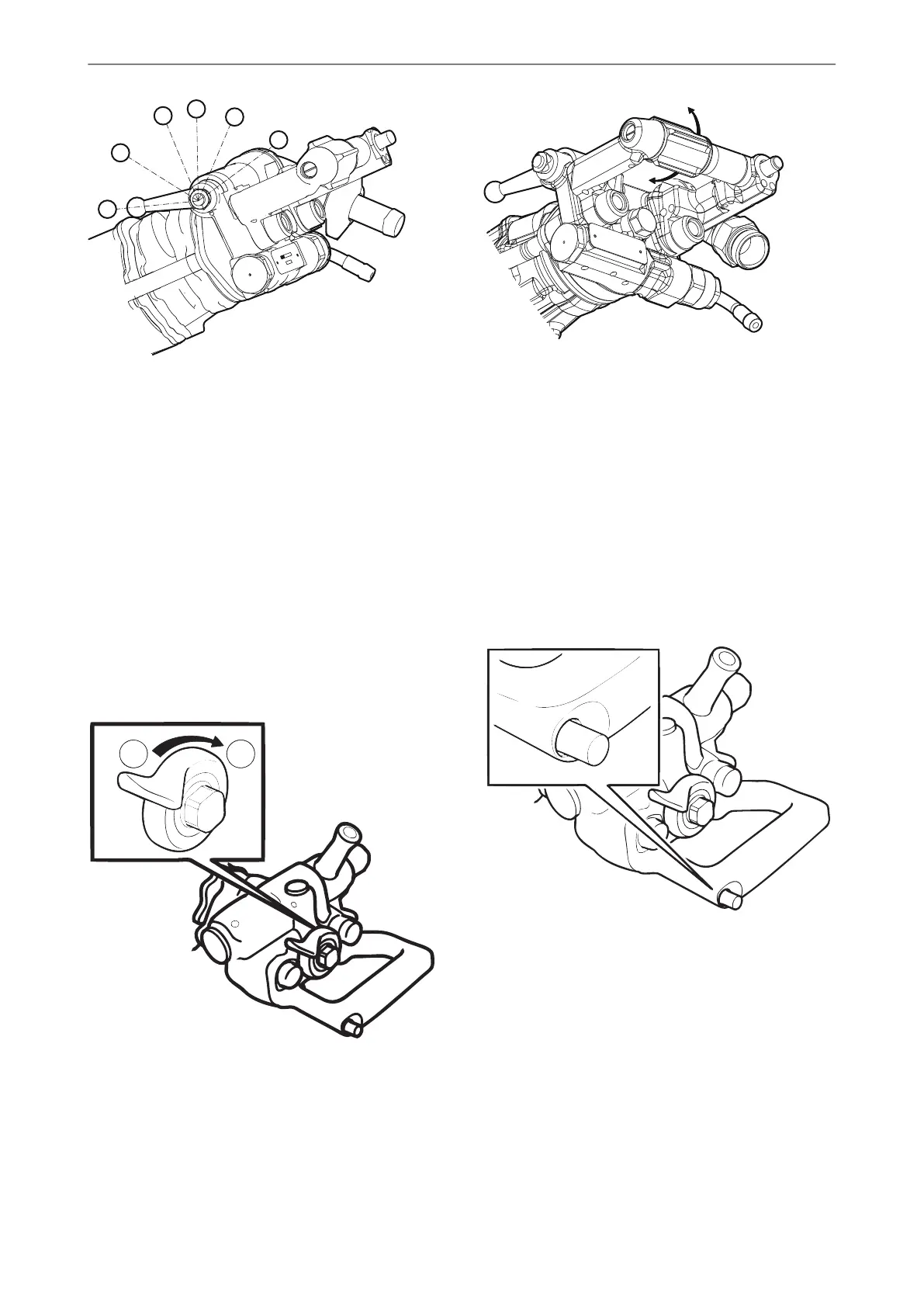

La perforatrice è dotata di una leva di azionamento
che invia l'aria compressa al meccanismo di
percussione oltre a regolare l'acqua di spurgo.
A. Valvola di regolazione chiusa (posizione di
arresto). Solo pulizia ad aria.
B. Aria inviata al servosostegno.
C. Acqua di spurgo.
D. Aria inviata al meccanismo di percussione.
E. Leva del regolatore completamente aperta
(valvola a farfalla aperta).
F. Aria supplementare.
Leva di comando alimentazione
A
B
BBC 16W/WS, BBC 34W/WS
A
B
BBC 34WTH
Regolare la forza di alimentazione usando la leva di
controllo alimentazione nel modo seguente:
♦
Spostare in avanti la leva di controllo (B) per
aumentare la forza di alimentazione.
♦
Spostare indietro la leva di controllo (A) per ridurre
la forza di alimentazione.
♦
Quando la leva di comando alimentazione si trova
nella posizione di chiusura (A), il servosostegno
viene spurgato.
Pulsante azionamento servosostegno
Quando il pulsante della valvola viene spinto
all'interno, la forza di alimentazione si interrompe
all'istante, escludendo così l'impostazione sulla leva
di controllo alimentazione. L'asta del pistone
all'interno del servosostegno si ritrae
automaticamente. Questa funzione si usa, ad es.,
per regolare l'altezza della perforatrice,
nell'allestimento del servosostegno o in presenza di
una tendenza all'inceppamento. Quando il pulsante
della valvola è premuto, la leva di controllo
alimentazione viene nuovamente attivata.
© 2012 Atlas Copco Construction Tools AB | No. 9800 0627 71f | 2012-06-30
Istruzioni originali
158
BBC 16W, 16WS, 34W, 34WS, 34WTHIstruzioni per la sicurezza e per l'uso
