Visão geral
Para reduzir o risco de ferimentos graves ou
morte para si ou para terceiros, antes de usar a
máquina leia a secção das Instruções de
Segurança, que está nas páginas anteriores deste
manual.
Concepção e função
Os perfuradores de rocha com coluna telescópica
Atlas Copco BBC 16W/WS, BBC 34W/WS e BBC
34WTH têm limpeza por injecção de ar/água e
destinam-se a operar com pressão de ar entre 4 a
6 bar. Os perfuradores de rocha com coluna
telescópica foram concebidos para os seguintes tipos
de operação:
O BBC 16W/WS, BBC 34W/WS e BBC 34WTH são
usados em muitas aplicações de construção e de
perfuração subterrânea. São perfuradores de rocha
com coluna telescópica de tipo geral, adequados
para formações rochosas de dureza média e alta.
Não é permitido outro tipo de uso.
O apoio da coluna telescópica ajuda o operador a
levantar e avançar o perfurador de rocha durante a
operação de perfuração. O controlo da perna
telescópica está localizado na cabeça traseira do
perfurador de rocha.
As máquinas destinam-se a serem utilizadas em
conjunto com as colunas telescópicas BMT 51, ALF
71, ALF 71-1 ou ALF 67/80.
Os perfuradores de rocha com coluna telescópica
têm limpeza por injecção de ar/água, bem como um
robusto mecanismo de rotação por barra raiada. Os
perfuradores de rocha de coluna telescópica estão
equipados com um casquilho para um encabadouro
hexagonal de 22 mm x 108 mm. Os perfuradores de
rocha estão equipados com uma ligação de 25 mm
(1 in.) para ar e uma ligação de 12,5 mm (
1
⁄
2
in.) para
água.
Para escolher as ferramentas de inserção correctas,
contacte o seu concessionário Atlas Copco.

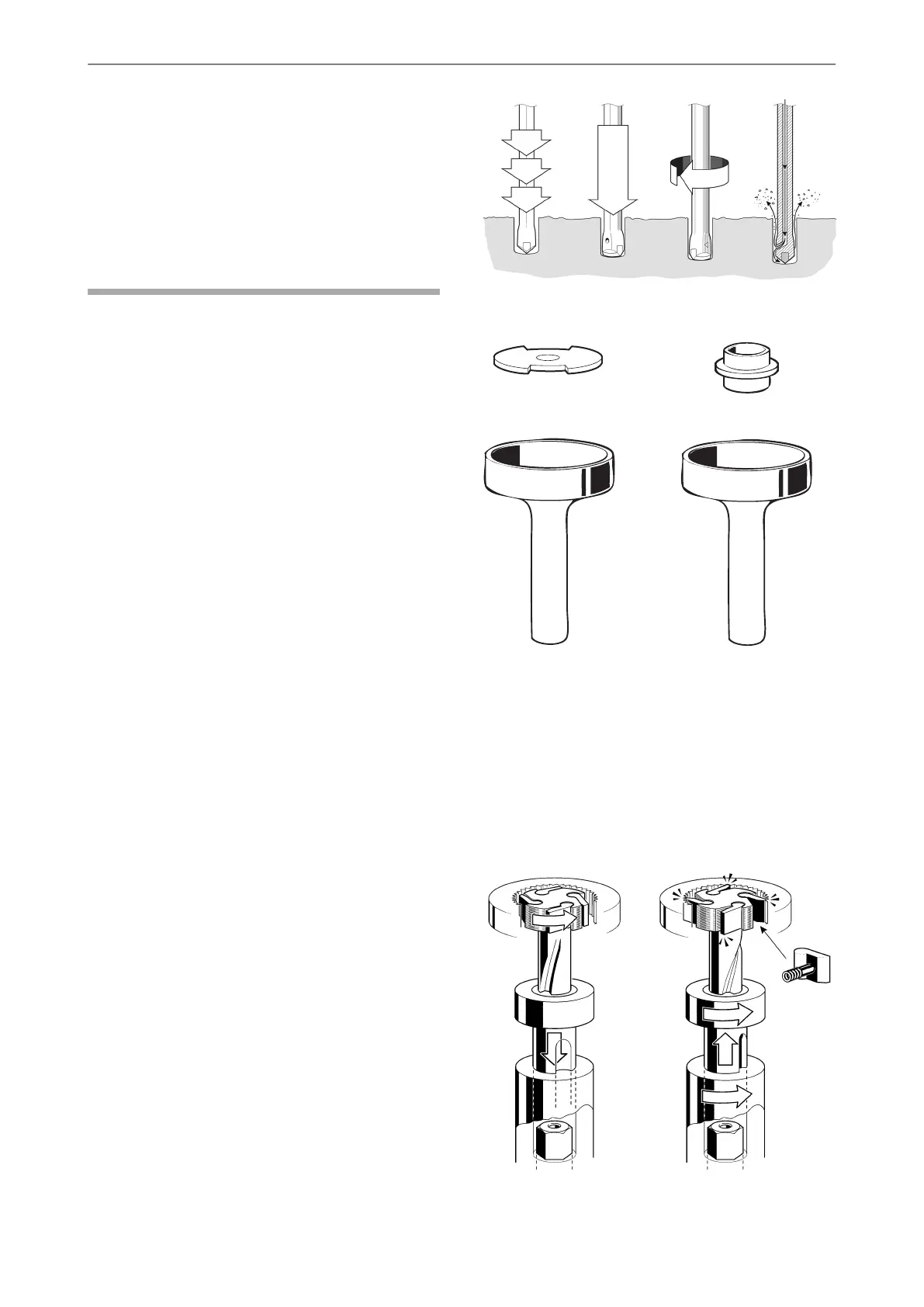

Princípio de funcionamento de um
perfurador de rocha
Limpeza por
injecção de
ar/água
Rotação
Força de
avanço
Impacto
Mecanismo da válvula de controlo
BBC 34W/WS, BBC 34WTHBBC 16W/WS
A válvula direcciona o ar alternadamente de um lado
para o outro do pistão, para que este se mova para
cima e para baixo. O pistão transmite a energia
através da broca de aço para o fundo do furo.
Mecanismo de rotação
Curso de retornoCurso de impacto
125© 2012 Atlas Copco Construction Tools AB | No. 9800 0627 71f | 2012-06-30
Instruções originais
Instruções de segurança e operaçãoBBC 16W, 16WS, 34W, 34WS, 34WTH
