E
D
C
B
A
F
BBC 34WTH

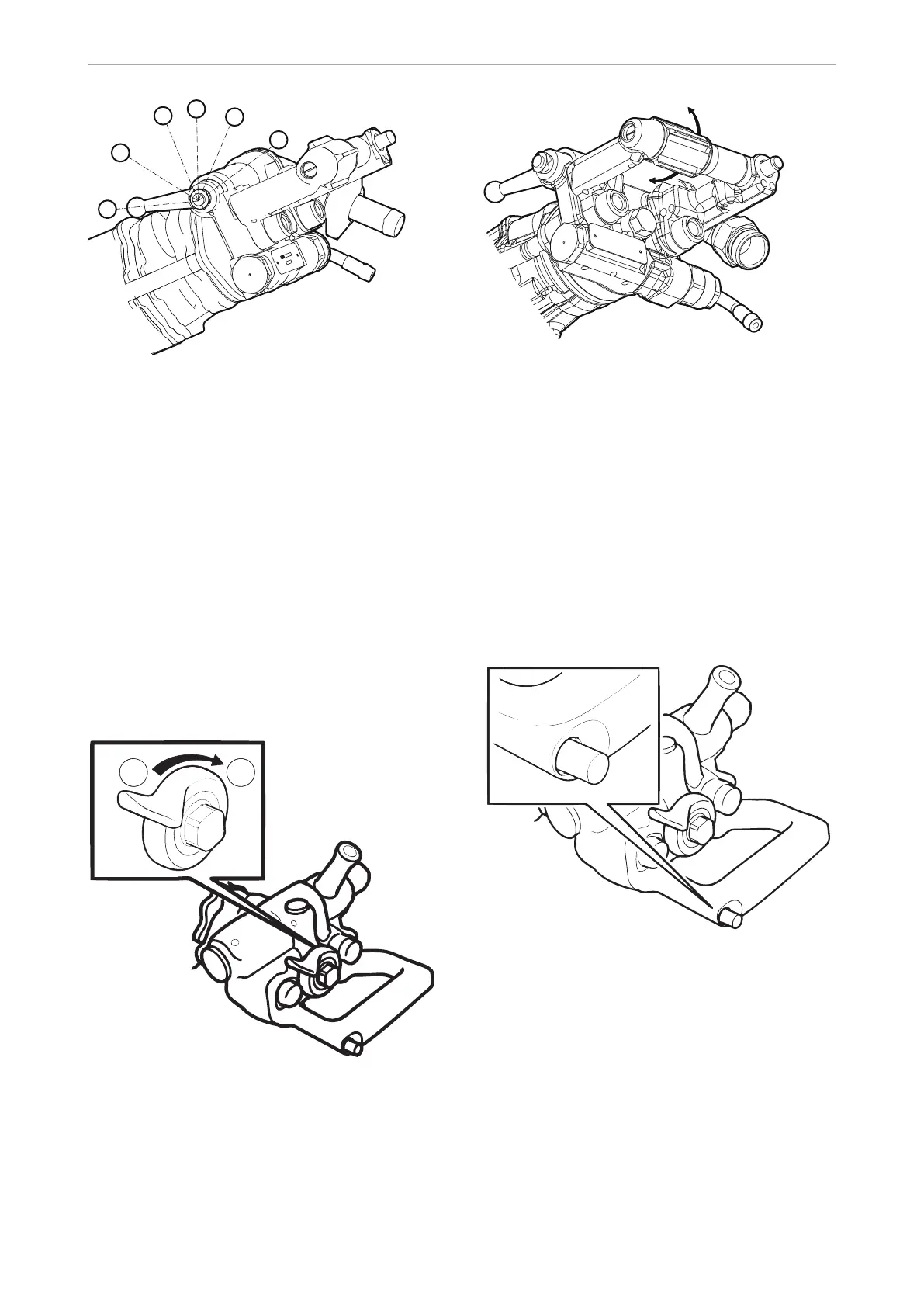

O perfurador de rocha está equipado com uma
alavanca de acelerador para regular tanto o ar
comprimido para o mecanismo de percussão, como
a água do sistema de limpeza por injecção.
A. Válvula do acelerador fechada (posição de
paragem). Só limpeza por descarga de ar.
B. Ar para a coluna telescópica.
C. Água de limpeza por injecção.
D. Ar para o mecanismo de percussão.
E. Alavanca do acelerador completamente aberta
(acelerador no máximo).
F. Descarga de ar adicional.
Alavanca de controlo de avanço
A
B
BBC 16W/WS, BBC 34W/WS
A
B
BBC 34WTH
Ajuste a força de avanço usando a alavanca de
controlo de avanço, da seguinte maneira:
♦
Rodar a alavanca de controlo de alimentação para
a posição (B) para aumentar a força de
alimentação.
♦
Rodar a alavanca de controlo de alimentação para
a posição (A) para diminuir a força de alimentação.
♦
Quando a alavanca de controlo de avanço está
na posição de fechado (A), a coluna telescópica
é purgada.
Pino da válvula
Quando o pino da válvula é empurrado para dentro,
a força de avanço pára de repente e a regulação da
alavanca de controlo de avanço é desactivada. A
biela do pistão é recolhida automaticamente para
dentro da coluna telescópica. Esta função é usada,
por exemplo, para ajustar a altura do perfurador de
rocha durante a montagem da coluna telescópica,
ou se houver tendência para encravar. Quando o
pino da válvula é puxado para fora, a alavanca de
controlo de avanço é activada novamente.
131© 2012 Atlas Copco Construction Tools AB | No. 9800 0627 71f | 2012-06-30
Instruções originais
Instruções de segurança e operaçãoBBC 16W, 16WS, 34W, 34WS, 34WTH
