A broca de aço é feita rodar ligeiramente com cada
impacto, pela rotação da barra raiada. A rotação é
no sentido contrário aos ponteiros do relógio e é
aplicada no curso de retorno do pistão.
Limpeza por injecção de ar/água
A limpeza por injecção de ar/água é conduzida
através de dois tubos concêntricos, sendo o tubo
exterior para o ar e o tubo interior para a água. Isto
significa que a limpeza por injecção de ar/água
ocorre assim que o ar comprimido é ligado. O
objectivo disto é evitar que a água entre dentro do
mecanismo de percussão do perfurador de rocha.

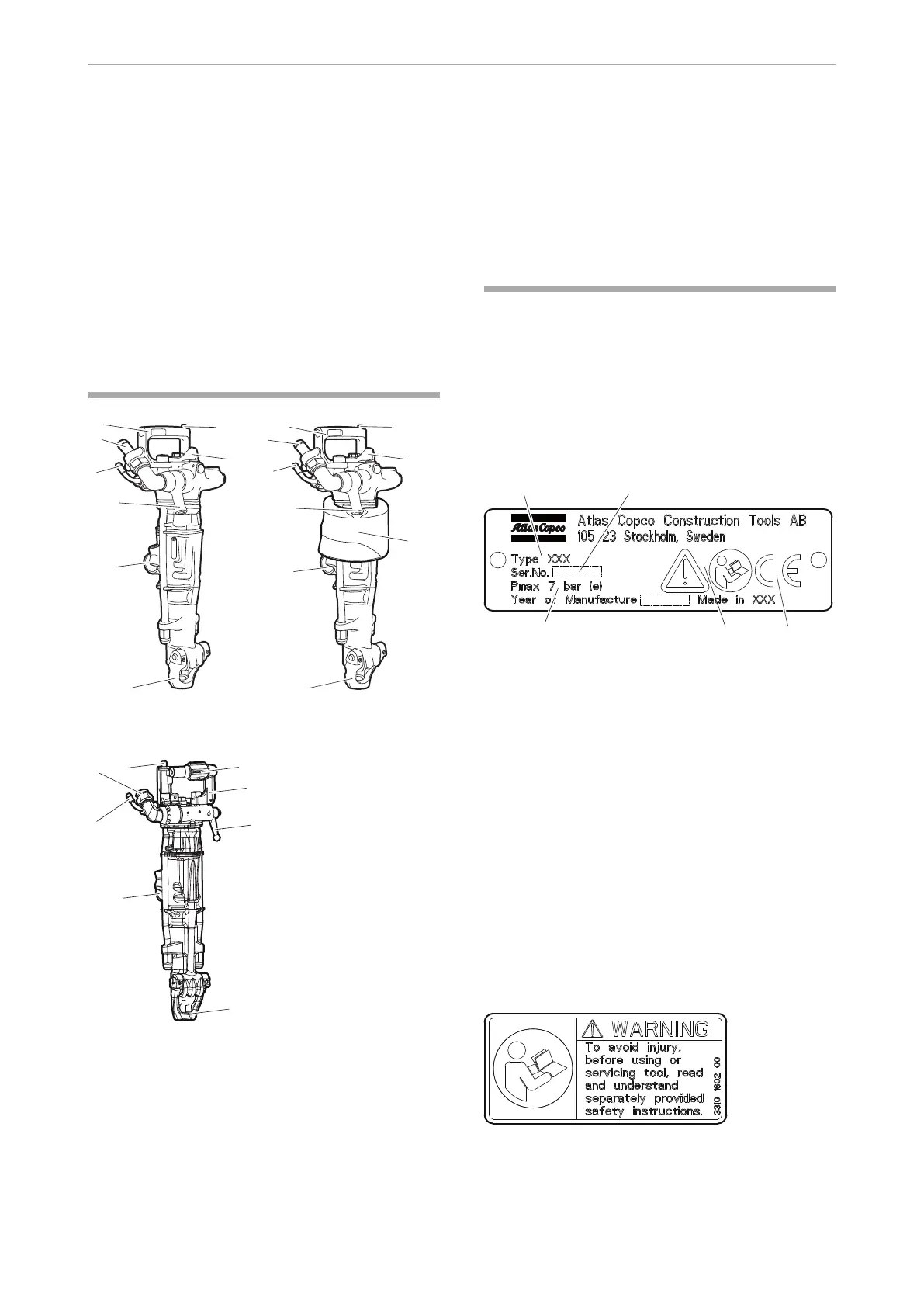

Peças principais
A
B
C
D
E
F
G
A
B
C
D
E
F
H
I
H
I
BBC 16WS/34WSBBC 16W/34W
A
B
D
E
F
C
I
H
BBC 34WTH
A. Pega
B. Alavanca de aceleração
C. Retentor da broca de aço
D. Bocal de entrada de ar
E. Bocal de entrada de água
F. Acessório para máquina
G. Silenciador
H. Pino da válvula
I. Alavanca de controlo de avanço
Autocolantes
A máquina está equipada com autocolantes que
mostram informação importante sobre a segurança
pessoal do operador e a manutenção da máquina.
Os autocolantes devem estar em boas condições
que permitam a sua leitura com facilidade. Novos
autocolantes podem ser encomendados a partir da
lista de peças sobressalentes.
Placa de dados
A
B
C
D
E
A. Tipo de máquina
B. Pressão máxima permitida de ar comprimido
C. Número de série
D. O símbolo de atenção, juntamente com o
símbolo de livro, significa que o utilizador tem
que ler as instruções de segurança e operação
antes de poder utilizar o equipamento pela
primeira vez.
E. O símbolo CE significa que a máquina está
aprovada pela CE. Consulte a Declaração CE
que é fornecida com o equipamento para obter
mais informações. Se o símbolo CE não estiver
presente, isso significa que a máquina não
está aprovada pela CE.
Autocolante de segurança
Para evitar ferimentos, antes de operar ou fazer
manutenção na ferramenta, leia e compreenda as
instruções de segurança, fornecidas em separado.
© 2012 Atlas Copco Construction Tools AB | No. 9800 0627 71f | 2012-06-30
Instruções originais
126
BBC 16W, 16WS, 34W, 34WS, 34WTHInstruções de segurança e operação
