Instalação
17 |Página

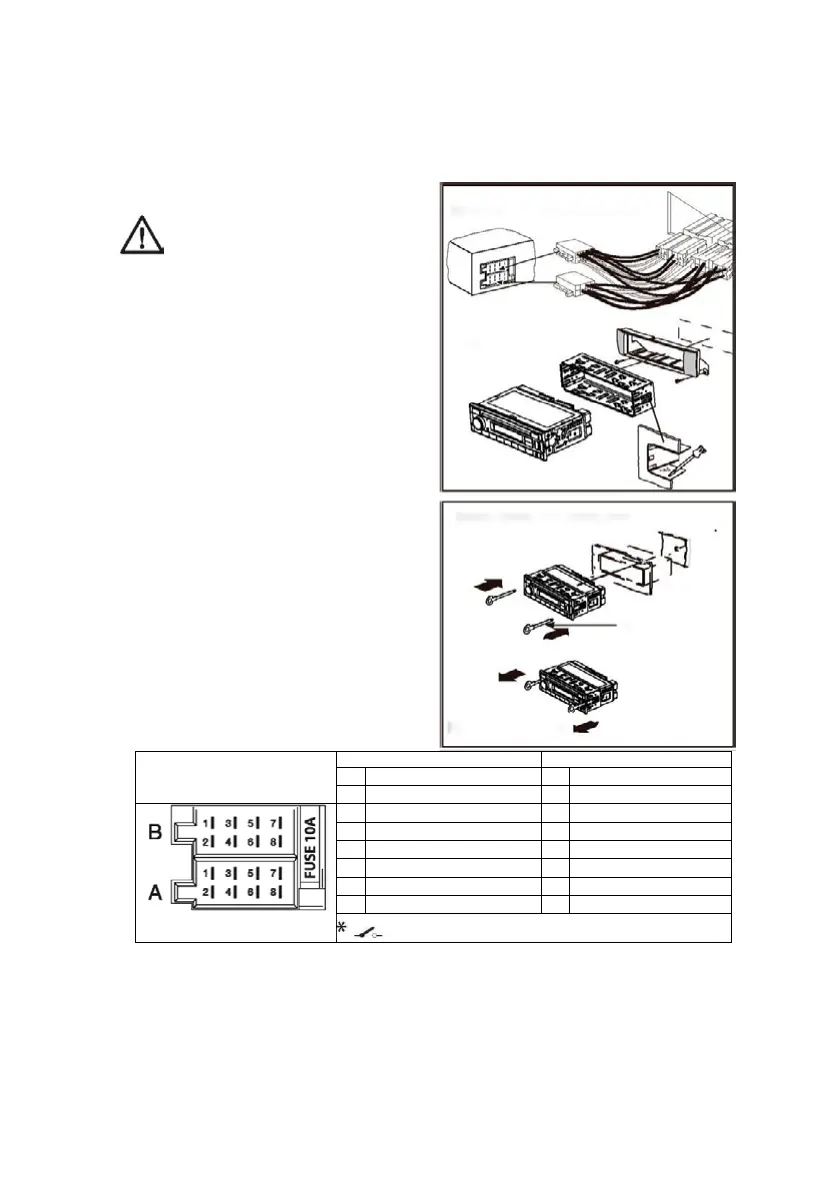

Instruções de instalação
Instruções de segurança
Observe as seguintes informações de
segurança durante a instalação e a ligação.
• Desligue o pólo negativo da bateria! Observe as
instruções de segurança da fábrica do veículo.
• Ao fazer furos, tenha cuidado para não danificar
nenhuma peça do veículo.
• A secção transversal do cabo positivo e negativo
não deve ser inferior a 1,5 mm
2
.
• Não ligue as fichas do veículo ao sistema de
áudio de automóvel!
O cabo adaptador adequado para o tipo de
veículo em questão pode ser comprado junto de
um representante autorizado da BLAUPUNKT.
• Dependendo da marca e do modelo, o seu
veículo pode diferir da descrição deste manual. A
Blaupunkt exclui qualquer responsabilidade por
danos causados por montagem e instalação
incorretas.
Se a informação aqui fornecida não estiver de
acordo com os requisitos específicos da sua
instalação, por favor contacte um concessionário
Blaupunkt autorizado, fabricante de veículos ou a
nossa hotline. Ao instalar o amplificador, antes de
ligar as fichas às tomadas de saída de linha, deve
primeiro ligar aterramento do dispositivo.
Não conectar ao aterramento dos dispositivos
externos ao aterramento do sistema de áudio
de automóvel (caixa)
.
Conector ISO
A
B
1
NC
i
Saída de altifalante RR+
2
Silenciamento do telefone
2
Saída do altifalante RR-
3
NC
3
Saída do altifalante RF+
4
Contínua +12V
4
Saída do altifalante RF-
5
Antena auto*
5
Saída do altifalante LF+
6
NC
6
Saída do altifalante LF-
7
Cl. 1 5/ignição
7
Saída do altifalante LR+
8
Aterramento
8
Saída do altifalante LR-
Alimentação em modo de interruptor +12 V / máx. 150 mA
Disponível como acessório
Kits de
montagem
Desmontagem com chaves de remoção
Chaves de
remoção
Retirada da unidade
principal
17
NC
1
