Montaż (tylko dla autoryzowanych instalatorów)
187
Tronic 4000 T – 6721843807 (2022/06)

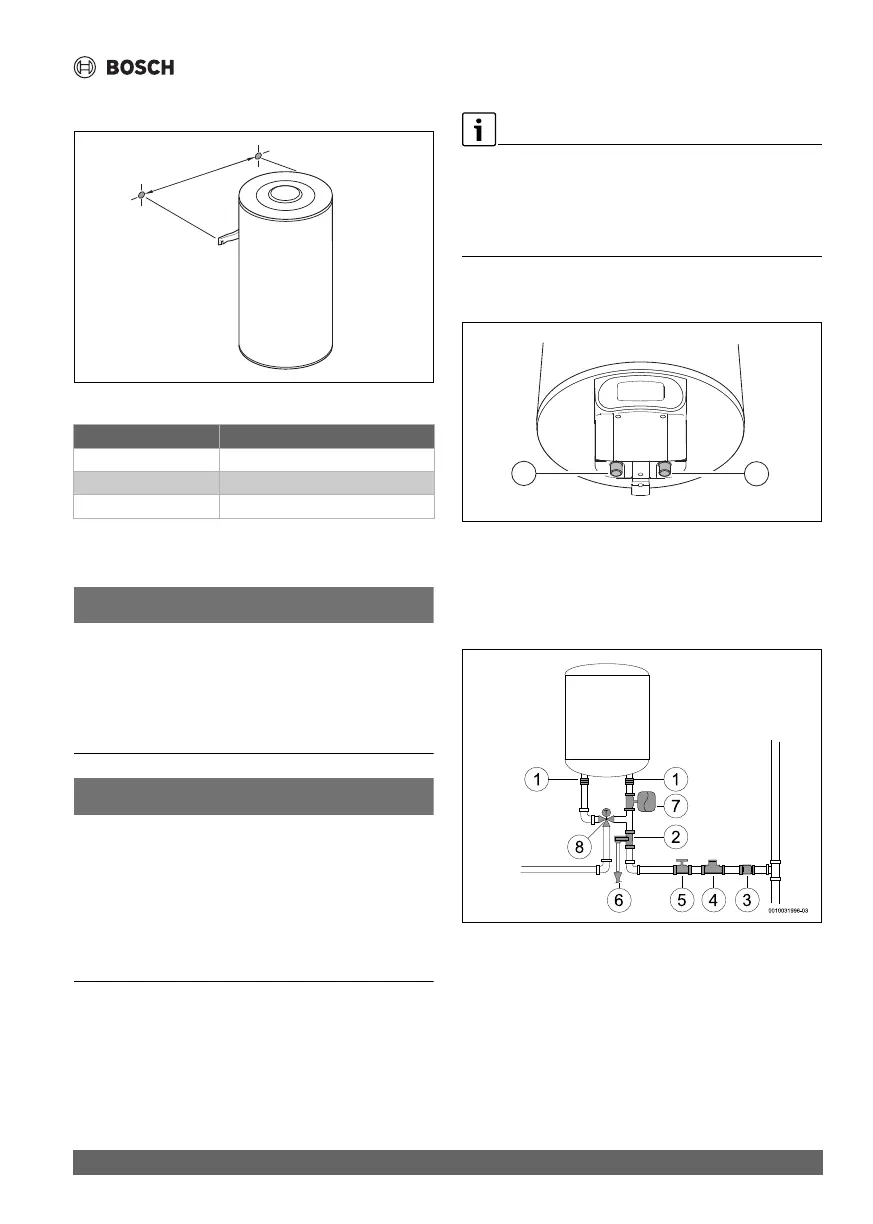

Montaż pionowy
Rys. 9 Montaż pionowy (montaż na ścianie)
Tab. 6
5.4 Przyłącze wody
WSKAZÓWKA
Ryzyko szkód materialnych!
Ryzyko uszkodzeń przez korozję na przyłączach urządzenia.
Na przyłączach wody stosować izolatory galwaniczne.
Zapobiegną one powstawaniu prądów elektrycznych
(galwanicznych) pomiędzy metalowymi stykami połączeń
hydraulicznych, a w konsekwencji ich możliwej korozji.
WSKAZÓWKA
Ryzyko szkód materialnych!
 Jeżeli w wodzie występują substancje zawieszone, na
wlocie wody zamontować filtr.
 Jeżeli wykorzystywane są rury PEX, na rurze wylotowej
urządzenia umieścić regulator termostatyczny. Musi być on
dostosowany do parametrów używanego materiału.
Używane rury muszą być dostosowane do ciśnienia 10 bar
(1 MPa) i temperatury 100 °C.
Zalecenie:
 Przed montażem należy przepłukać system, ponieważ
ziarenka piasku mogą zmniejszać przepływ,
w konsekwencji ograniczając drożność i prowadząc do jego
całkowitej blokady.
Upewnić się, że przewody wody zimnej i ciepłej są
właściwie oznaczone, aby uniknąć pomyłek.
Rys. 10
[1] Dopływ wody zimnej (strona prawa)
[2] Wypływ ciepłej wody (strona lewa)
Do wykonania połączeń hydraulicznych urządzenia
wykorzystać odpowiedni osprzęt przyłączeniowy.
Rys. 11
[1] Izolacja galwaniczna
[2] Zawór przelewowy
[3] Zawór zwrotny
[4] Zawór redukcyjny
[5] Zawór odcinający
[6] Przyłącze spustowe
[7] Naczynie wzbiorcze
[8] Zawór mieszający
Urządzenie A
...50... 240
...80... 240
...100... 240
A
0010031730-001
1
2
0010031745-001

Bosch Tronic 4000 T Specifications

General

Power	1.5 kW
Voltage	230 V
Water Connection	1/2 inch
Protection class	IP24
Power Supply	Electric
Mounting	Wall Mounted
Power Consumption	1.5 kW
Type	Electric Storage Water Heater
