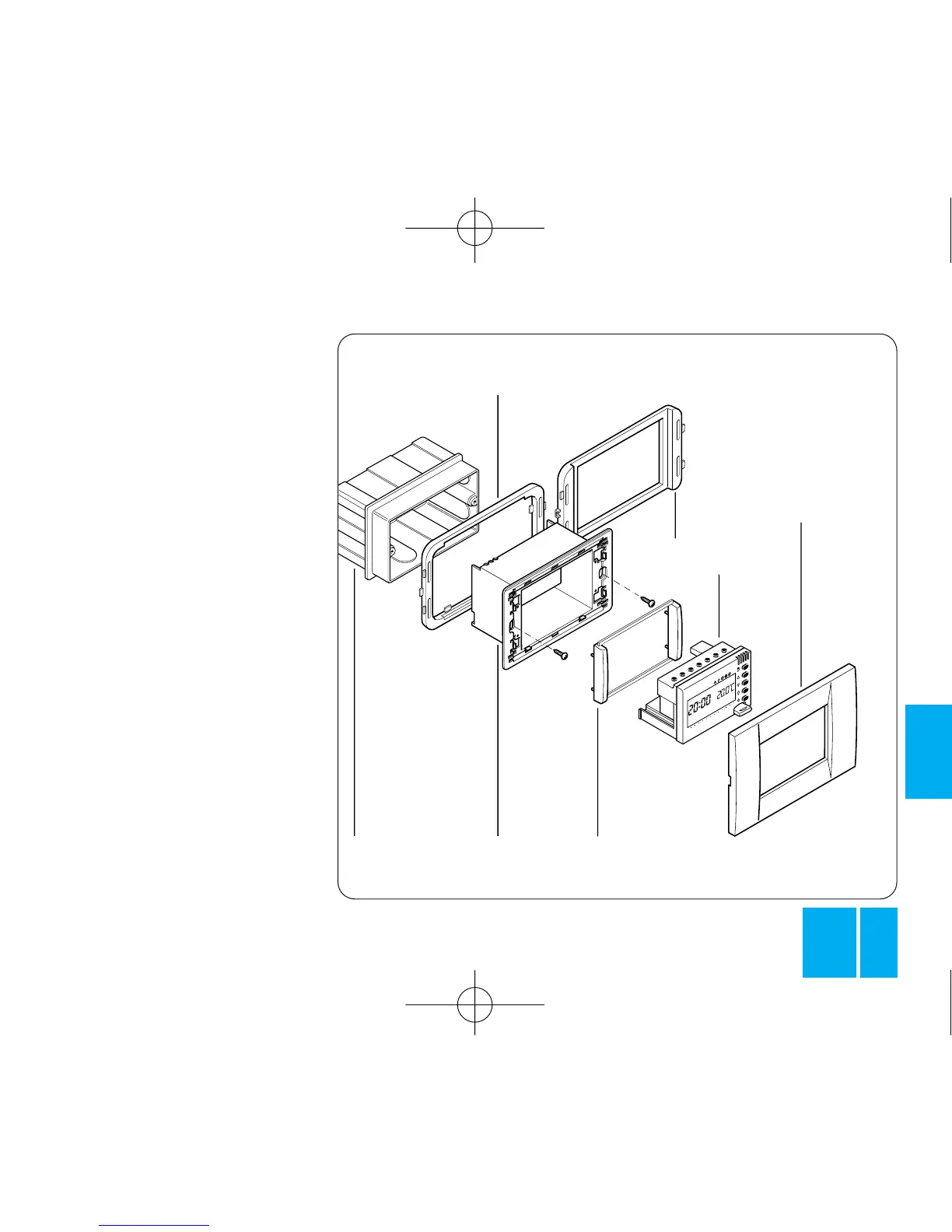

CHASSIS
UNTERPUTZ-
DOSE MIT 3
MODULEN
ADAPTER
ABDECKKLAPPE
ADAPTER FÜR
VIMAR-PLATTE
ADAPTER FÜR
AVE-PLATTE
KÖRPEN
VIMAR-
PLATTE
(Serie Idea)
AVE-PLATTE
(Sisteme
45)
Abb. 10
Gehäuse einsetzen und die Platte
aufsetzen. Die Lasche L einschieben.
ANMERKUNG. Das Gerät wird mit
drei Adaptern für die Verwendung
eventueller handelsüblicher Plat-
ten geliefert (Abb. 9, 10 und 11).
2 - ELEKTROANSCHLUSSE
Die Anschlüsse richten sich nach
dem Typ der von dem Thermostat
gesteuerten Anlage; befolgen Sie
den Schaltplan der Abb. 12A oder
der Abb. 12B.
LEGENDE
Netzleiter
N = Nulleiter
L = Phasenleiter
Relaiskontakte
C = gemeinsamer Leiter
NA = normalerweise offener
Kontakt
NC = normalerweise geschlosse-
ner Kontakt
