12.2 Modulo ON/OFF – cod. CONVONOFF0
Questo modulo permette di convertire un gradino di regolazione
dal segnale di comando a 10 Vdc fornito dalle versioni per
relè a stato solido in una uscita ON/OFF da relè. Risulta
estremamente utile quando si intende utilizzare uno strumento
IR32A o IRDRA con una o più uscite per comandare relè
a stato solido (o uscite analogiche) e sia necessario utilizzare
una o più uscite ON/OFF di regolazione o di allarme.
Programmazione: nella programmazione l’unica attenzione
è rivolta alla tipologia dell’uscita che normalmente non è di
tipo PWM, ma bensì ON/OFF (nella configurazione di
queste uscite si dovrà imporre TIPO DI USCITA=0, vedere
parametri speciali al paragrafo 8.3). Per quanto concerne
la logica di regolazione ON/OFF, valgono le stesse consi-
derazioni viste precedentemente per i vari Modi standard;
per la configurazione particolare (Direct o Reverse), si
rimanda alla descrizione della configurazione speciale
(cap. 8, pag. 43) e all’esempio seguente. Per gestioni di
allarme, l’uscita che pilota tale modulo dovrà essere pro-
grammata con la dipendenza appropriata (vedi Modo 5 o
valore di DIPENDENZA compreso tra 3 e 14).
Descrizione della morsettiera
1 (G) = alimentazione 24 V~
2 (G0) = riferimento 24V~ alimentazione e del sistema
3 (Y1) = “+” segnale di comando
4 (Y2) = “-” segnale di comando
Relè uscita
5 (No) = contatto normalmente aperto
6 (Com) = comune
7 (Nc) = contatto normalmente chiuso
8=non connesso
Nota: il segnale di comando ai morsetti 3 e 4 è optoisolato.
Questo permette che l’alimentazione G, G0 possa essere
comune all’ alimentazione dell’ IR.
Caratteristiche tecniche
Alimentazione
tensione: 24 V~ ±10% 50/60 Hz
assorbimento: 30 mA
Ing
resso di comando
impedenza d’ingresso: 200 Ω
minima corrente d’ingresso: 10 mA
massima corrente d’ingresso: 20 mA
periodo minimo medio di ripetizione del comando di attiva-
zione/disattivazione relè (funzionamento in PWM): 30 s
Uscita a relè
massima tensione: 250 Vac
massima corrente in AC1: 10 A
massimo carico induttivo comandabile: 1/3 HP
tipo di contatto: SPDT
12.2 ON/OFF module (code CONVONOFF0)
It allows you to convert a 10Vdc signal (SSR versions)
into an On/Off output via relay. This module is particularly
useful when using an IR32A or IRDRA instrument with
one or more outputs to control solid state relays (or analo-
gue outputs) and one or more ON/OFF control/alarm out-
puts.
Programming procedure: as the output is an ON/OFF
type (not PWM), set Type of Output=0 (see Special
Parameters, paragraph 8.3). As for the ON/OFF control
action, see the standard Modes of operation.
For specific configurations (Direct or Reverse), see
Special Configuration (chapter 8 on page 43).
To manage any alarm condition, set appropriate
Dependence (see Mode 5 or DEPENDENCE ranging
between 3 and 14).

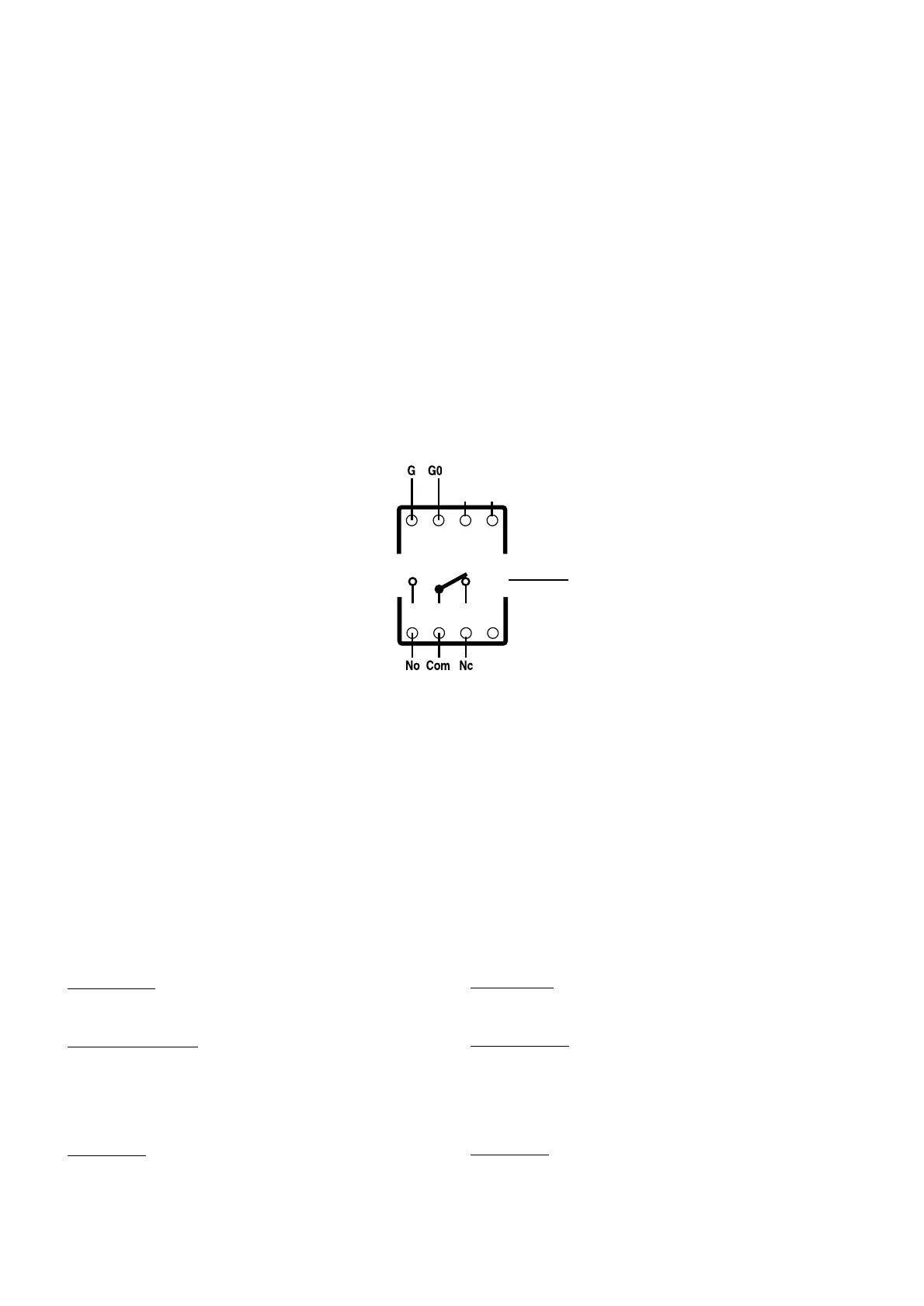

Terminal block
1 (G) = power supply 24V~
2 (G0) = reference 24V~ power source
3 (Y+) = “+” command signal
4 (Y-) = “-” command signal
Output relay
5 (No) = normally open contact
6 (Com) = common
7 (Nc) = normally closed contact
8 = not connected
Note 1: the command signal to terminals 3 and 4 is optoi-
solated.Therefore power source G, G0 (24Vac) can be
shared with the IR.
Technical characteristics
P
ower supply
voltage: 24V~ ±10%, 50/60Hz
absorption: 30mA
Command input
input impedence: 200 Ω
minimum input voltage: 10mA
maximum input voltage: 20mA
min. average time before repetition of the relay
energization/disenergization (PWM): 30s
Rela
y output
max. voltage: 250Vac
max. current in AC1: 10A
max. inductive load: 1/3HP
type of contact: SPDT
64
On/off
module
1 2 3 4
5 6 7 8
Power
Supply 24 V~
Signal Input
Y+ Y-
Output
Fig.50
