12.3 Modulo Alimentatore/Convertitore
cod. CONV0/1L00
Alimentatore: il modulo fornisce in uscita (morsetti 3 e 4)
una tensione di 24 Vdc (max 40 mA) galvanicamente isola-
ta dalla tensione di ingresso (morsetti 1 e 2) di 24 Vac.
Questo permette di collegare sonda e regolatore alla stessa
alimentazione di 24 Vac come indicato nelle figure 53 e 54.
Convertitore: Il modulo permette di convertire un segnale
modulante standard 0/10 Vdc (normalmente fornito da una
sonda o da un’altro regolatore) nello standard 0/1 Vdc
utilizzato dalla maggior parte degli strumenti Carel.

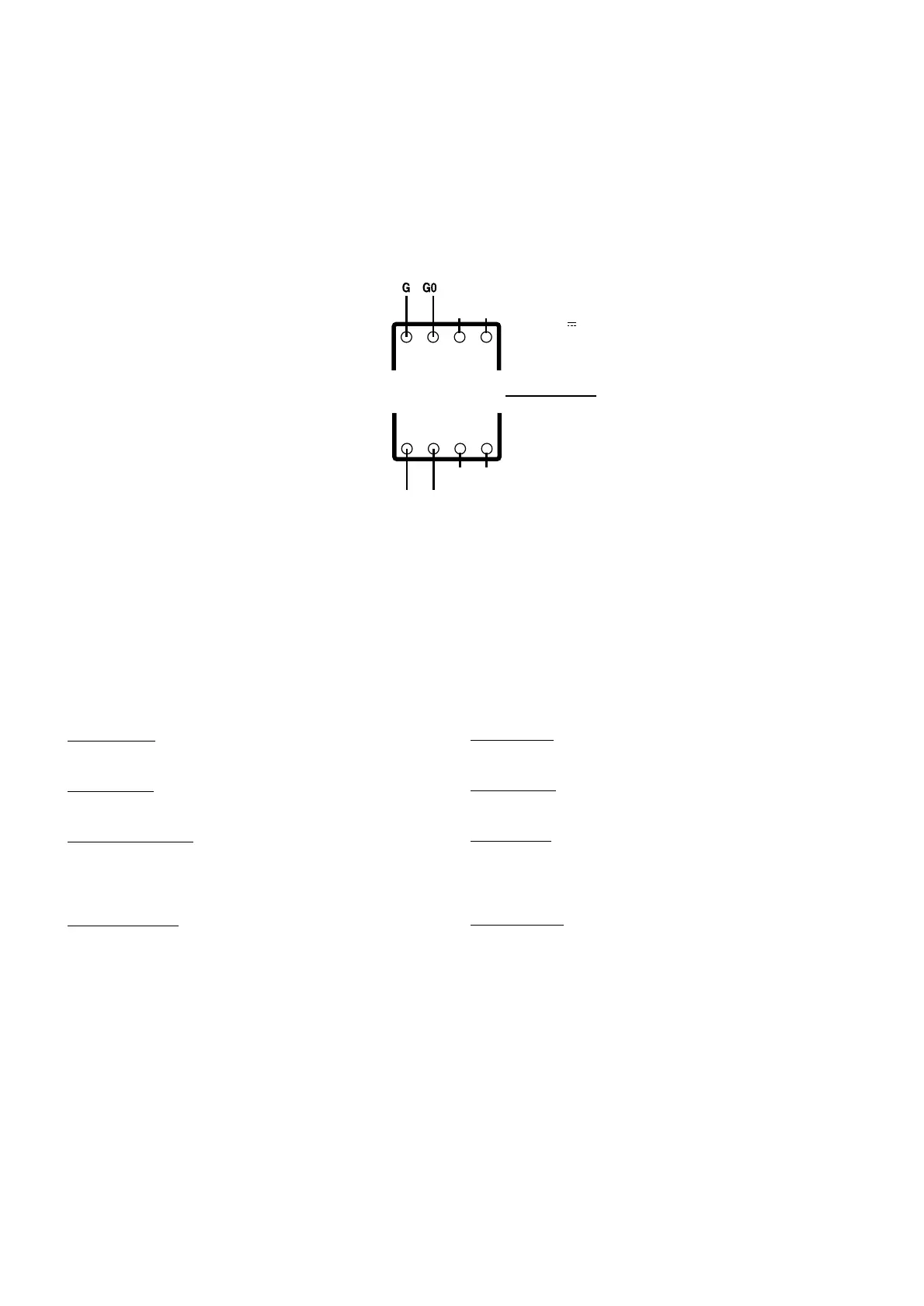

Descrizione della morsettiera
1 (G) = alimentazione 24 V~
2 (G0) = riferimento 24 V~ alimentazione
3 (Vcc) = positivo alimentazione moduli esterni 24 Vdc
4 (GND) = riferimento alimentazione di Vcc (connesso
anche con 5 e 7)
5 (GND) = riferimento segnale in ingresso 0/10 Vdc
6 (IN) = ingresso segnale 0/10 Vdc
7 (GND) = riferimento segnale in ingresso 0/1 Vdc
8 (OUT) = uscita segnale 0/1 Vdc
Caratteristiche tecniche
Alimentazione
tensione: 24 V~ ±10% 50/60 Hz
assorbimento massimo: 180 mA
Uscita 24 Vdc
tensione di uscita: 24 Vdc ±20%
corrente massima di uscita: 40 mA
Ingresso in tensione
standard elettrico: 0/10 V
impedenza d’ingresso: 140 KΩ ±10%
minima tensione di ingresso: 0 V
massima tensione d’ingresso: 15 V
Uscita in tensione
standard elettrico: 0/1 V
massima corrente d’uscita: 1 mA
tempo di risalita tipico: (10% – 90%): <1 ms
errore massimo: 3,5% f.s.
valore uscita 1 V nominale: 1/1,005 V
valore uscita 0 V nominale: 0/0,009 V
Caratteristiche meccaniche
protezione: IP20
dimensioni: 87x36x60 mm (2 moduli DIN)
montaggio: a guida DIN
sezione minima cavi di collegamento: 0,75 mm
2
sezione massima cavi di collegamento: 2,5 mm
2
distanza massima collegamenti agli ingressi/uscite : 3 m
temperatura e umidità di immagaz.: -10T70°C - 90% U.R.
temperatura e umidità di esercizio: 0T50°C - 90% U.R.
inquinamento ambientale: normale
limiti di temperatura superfici: come la temp. di esercizio
12.3 Power supply/Converter module (code
CONV0/1L00)
Power supply: this module provides a 24Vdc (max
40mA) output voltage (terminals 3 and 4) galvanically iso-
lated from the 24Vac input voltage (terminals 1 and 2).
This allows you to connect sensor and regulator to the
same 24Vac power source as shown below in fig. 53 and 54.
Converter: this module permits to convert a modulating
0/10V (normally supplied by a sensor or a second control-
ler) into the standard 0/1V commonly used by most of
Carel instruments.
Terminal block
1 (G) = power supply 24V~
2 (G0) = reference 24V~ power supply
3 (Vcc) = positive power supply to external modules 24Vdc
4 (GND) = Vcc power supply reference
(connected to 5 and 7)
5 (GND) = input signal reference 0/10Vdc
6 (IN) = input signal 0/10Vdc
7 (GND) = input signal reference 0/1Vdc
8 (INP) = output signal 0/1Vdc
Technical characteristics
Power supply
voltage: 24V~ ±10% 50/60Hz
max. absorption: 180mA
24Vdc Output
output voltage: 24Vdc ±20%
maximum output voltage: 40mA
Voltage input
electrical standard: 0/10V
input impedence: 140K
Ω
±10%
minimum input voltage: 0V
maximum input voltage: 15V
Voltage output
electrical standard: 0/1V
maximum output voltage: 1mA
typical response time: (10% - 90%): <1ms
maximum error: 3.5% full scale
rated 1V output: 1-1.005V
rated 0V output: 0/0.009V
Mechanical characteristics
protection index: IP20
dimensions: 87x36x60mm (2 DIN modules)
mounting: DIN rail
min. section of connecting cables: 0.75mm
2
max. section of connecting cables: 2.5mm
2
maximum distance of connections to outputs/inputs: 3m
storage temperature and humidity: -10T70°C - 90% rH
operating temperature and humidity: 0T50°C - 90% rH
environmental pollution: normal
extreme surface temper. conditions: as operating temper.
