ENSAMBLADO PASO 1
SOLO para puertas seccionales y de una
sola pieza
Ensamble de riel y sujetar la ménsula
No encienda ni use el abre-puertas hasta que llegue al paso
de la instalación correspondiente, de otra manera corre el
riesgo de complicar el proceso de instalación.

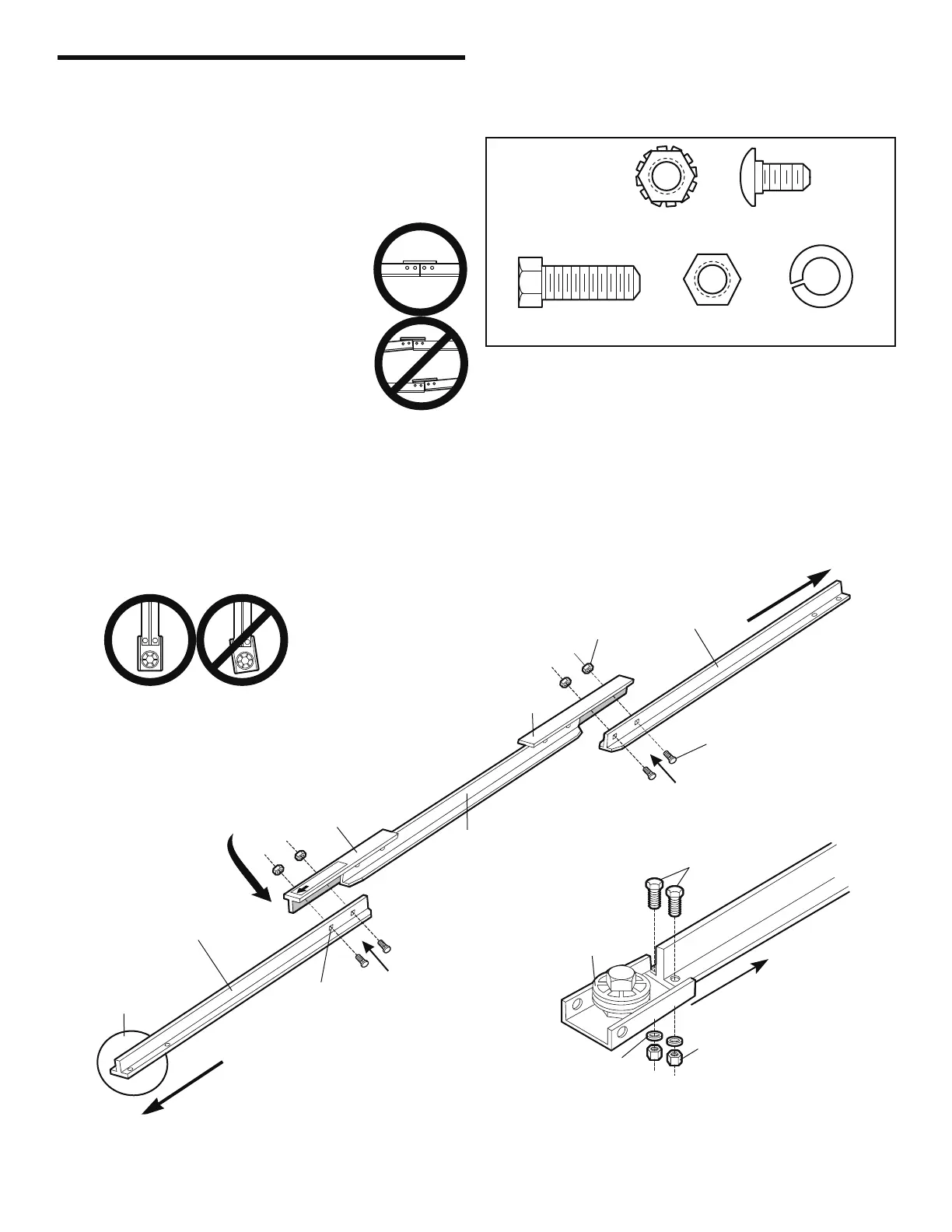

1. Coloque las 3 secciones del riel un plano para su
ensamble. Las secciones extremas son
idénticas. Los refuerzos de la sección central
deben colocarse contra las secciones
extremas tal como se muestra. Asegúrese de
que la “flecha indicadora” apunte hacia el frente
o sea hacia la puerta. Estudie la ilustración
cuidadosamente.
2. Una las secciones del riel con la perneria
indicada y en la dirección que se muestra.
(Una vez ensamblado, el riel muestra una
posición de frente a atrás.)
NOTA:
Si el riel no se ensambla exactamente como se
muestra, el carro no se moverá suavemente a lo largo del riel
o golpeará contra los pernos.
3. Situar la ménsula frente al final del riel con se muestra. Fijar
firmement con los pernos indicados.
NOTA:
Al apretar los pernos, asegúrese de que la ménsula se
mantenga paralela al riel. De otra manera el riel puede
doblarse cuando esté abriendo la puerta.
9
Tuerca de sequridad
1/4 pulg.-20x7/16 de pulg.
Perno de coche
1/4 pulg.-20x1/2 de pulg.
Perno Hexagonal
5/16 de pulg.-18x7/8 de pulg.
Tuerca
5/16 de pulg.-18
Arandela
5/16 de pulg.
TO GARAGE DOOR
Riel
(Sección centro)
Tuerca de
sequridad 1/4 de pulg.
FRENTE DE RIEL
(HACIA LA PUERTA)
Ménsula fijada
FRENTE AL
FINAL del riel
Riel
(Sección final)
RIEL TRASERO
(HACIA ABRE-PUERTAS)
Riel
(Sección final)
Perno de coche
1/4 de pulg. - 20x1/2 de pulg.
Brazos en
Riel
Brazos en
Riel
Escuadra del carro
perforación para
la flecha
Perno Hexagonal
5/16 de pulg.-18x7/8 de pulg.
El soporte y riel deben estar paralelos
Arandela
5/16 de pulg.
Tuerca
5/16 de pulg.
Ménsula
Llaves de caja de 11 mm
Llaves de caja de 13 mm
ESTAS PIEZAS
SE MUESTRAN
EN SU TAMAÑO
REAL
