16
Nivel
(opcional)
Pared
delantera
Pedazo de madera
de 25 mm
Soportes de
la estrucura
Pedazo de madera
de 25 mm
Línea central
vertical de la
puerta de la cochera
Cielo raso sin
acabado
INSTALACIÓN
OPCIONAL DE
LA MÉNSULA
DEL CABEZAL
EN EL CIELO
RASO
Pared del
cabezal
Cielo raso
PUERTA SECCIÓNAL
CON RIEL EN CURVA
Riel
Puerta
Puerta
Riel
Herrajes de
retención
PUERTA DE UNA SOLA PIEZA
CON RIEL HORIZONTAL Y
PERNERÍA DE RETENCIÓN
Punto más alto
del recorrido
Punto más alto
del recorrido
Pared del
cabezal
Puerta
Riel
Puerta
Riel
Exterior
Riel
PUERTA DE UNA
SOLA PIEZA CON
RIEL HORIZONTAL
Y VERTICAL
Punto más alto
del recorrido
Punto más alto
del recorrido
Pared del
cabezal
Pared del
cabezal
PUERTA ESTILO
PABELLÓN DE UNA
SOLA PIEZA CON
RIEL VERTICAL

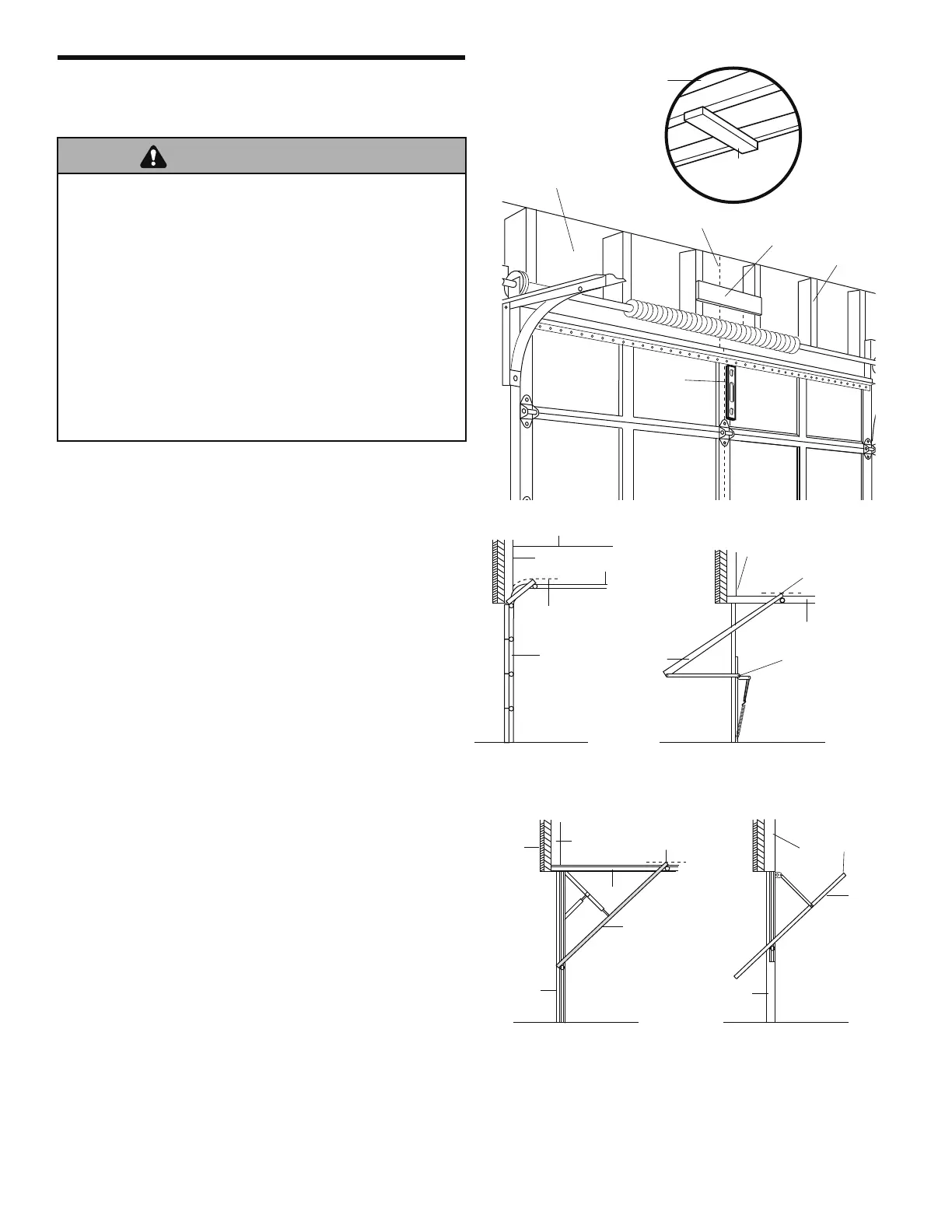

INSTALACIÓN PASO 1
Determinar la localización
de soporte de cabecera
Los procedimientos de instalación varían según el tipo de puerta
de garaje. Siga las instrucciones que se aplican a su puerta.
Si su puerta de garaje es del estilo pabellón o de rieles verticales
y horizontales NECESITARÁ un kit de conversión de brazo de
puerta. Siga las instrucciones adjunto con el brazo de puerta de
repuesto.
PUERTA SECCIONAL Y PUERTA DE UNA SOLA
PIEZA CON RIELES
1. Con la puerta cerrada, localizar y marcar el centro vertical de
la puerta del garaje.
2 Extender la línea de centro hasta la pared del cabezal que se
ubica sobre la puerta.
Se puede sujetar el soporte del cabezal dentro de una
distancia de 1.2 m a la izquierda o a la derecha del centro
de la puerta solamente si estorba un resorte de torsión o
placa de cojinete central. También se puede sujetar al
cielo raso (ver página 18) si el espacio libre es mínimo.
(Asimismo, se puede instalar en forma invertida sobre la
pared si fuese necesario. Esto le otorgará
aproximadamente 1 cm de espacio.)
Si necesita instalar la ménsula del cabezal en un pedazo de
madera de 38 mm (ya sea en la pared o en el cielo raso), use
tornillos de cabeza cuadrada o pijas (no se incluyen) para
sujetar dicho pedazo de madera a los soportes estructurales,
como se indica aquí y en la página 17.
3. Abra la puerta hasta el punto más alto de su recorrido como
se indica. Marque una línea horizontal que intersecte la pared
delantera a 5 cm del punto más alto del recorrido. A esta
altura, el extremo superior de la puerta tendrá suficiente
espacio para su recorrido.
Proceeder al Paso 2, Página 18
Para evitar una posible LESIÓN GRAVE o incluso LA MUERTE:
• La ménsula del cabezal DEBE quedar RÍGIDAMENTE sujeta al
soporte estructural en la pared delantera o en el cielo raso, de no
ser así es posible que la puerta del garaje no retroceda cuando se
requiera. NO instale la ménsula del cabezal en muros falsos.
• Se DEBEN usar sujetadores para concreto si el montaje de la
ménsula del cabezal o del pedazo de madera de 38 mm se hace
en mampostería.
• NUNCA trate de afl ojar, mover, ni ajustar la puerta del garaje, los
resortes, los cables, las poleas, las ménsulas ni la pernería, pues
TODAS estas piezas están bajo una tensión EXTREMA.
• SIEMPRE llame a un técnico especializado en sistemas de puertas
si la puerta del garaje se atasca, atora o si está desequilibrada.
Una puerta de garaje que no esté equilibrada puede NO retroceder
cuando se requiera.
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
