Switch Cisco per montaggio in rack non gestito 3
Installazione all'interno di rack

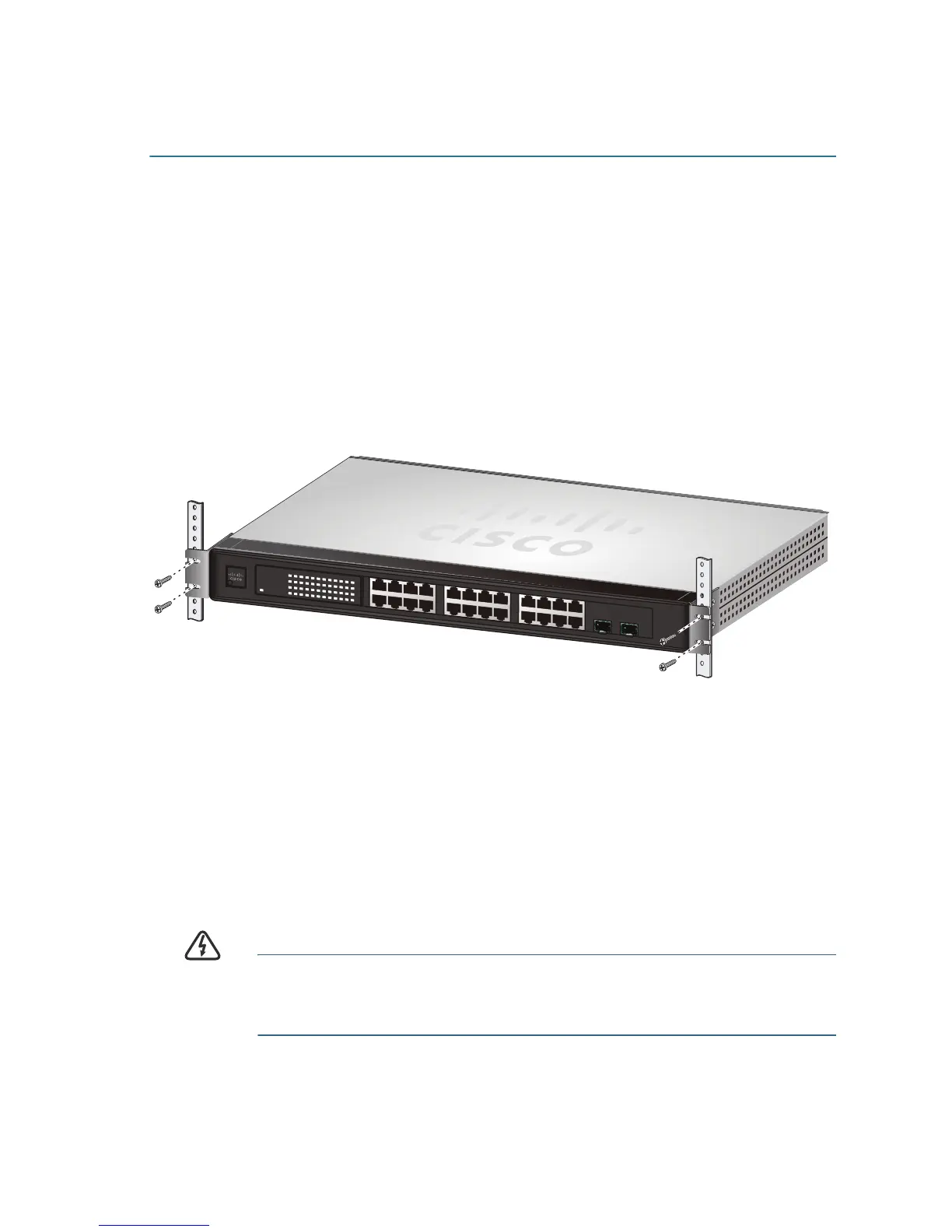

Per installare lo switch all'interno di qualsiasi rack standard largo 19 pollici,
attenersi alla seguente procedura.
PASSAGGIO1 Posizionare lo switch su una superficie piana, rigida con il
pannello frontale rivolto verso di sé.
PASSAGGIO2 Fissare una staffa di montaggio a uno dei lati dello switch
utilizzando le viti fornite e stringerla saldamente. Ripetere
questo passaggio per fissare l'altra staffa sul lato opposto
dello switch.
PASSAGGIO3 Fissate le staffe allo switch, utilizzare viti appropriate per
fissare saldamente le staffe a qualsiasi rack standard lungo
19 pollici.
Montaggio a parete
Uno Switch Cisco per montaggio in rack non gestito SF 100-16,
SF 100-24, SG 100-16 o SG 102-24 può essere montato a parete.
Prima di iniziare, sono necessarie 2 viti per cartongesso (fornite) per
montare lo switch per montaggio in rack non gestito. Si consiglia di
utilizzare viti con testa larga almeno 4 mm e un diametro del fusto di
almeno 1,5 mm.
AVVISO Il montaggio non sicuro potrebbe danneggiare il dispositivo o
provocare lesioni. Cisco non è responsabile dei danni
verificatisi a causa di un montaggio a parete non sicuro.
