Clarion CZ702E User Manual

121
CZ702E
Svenska

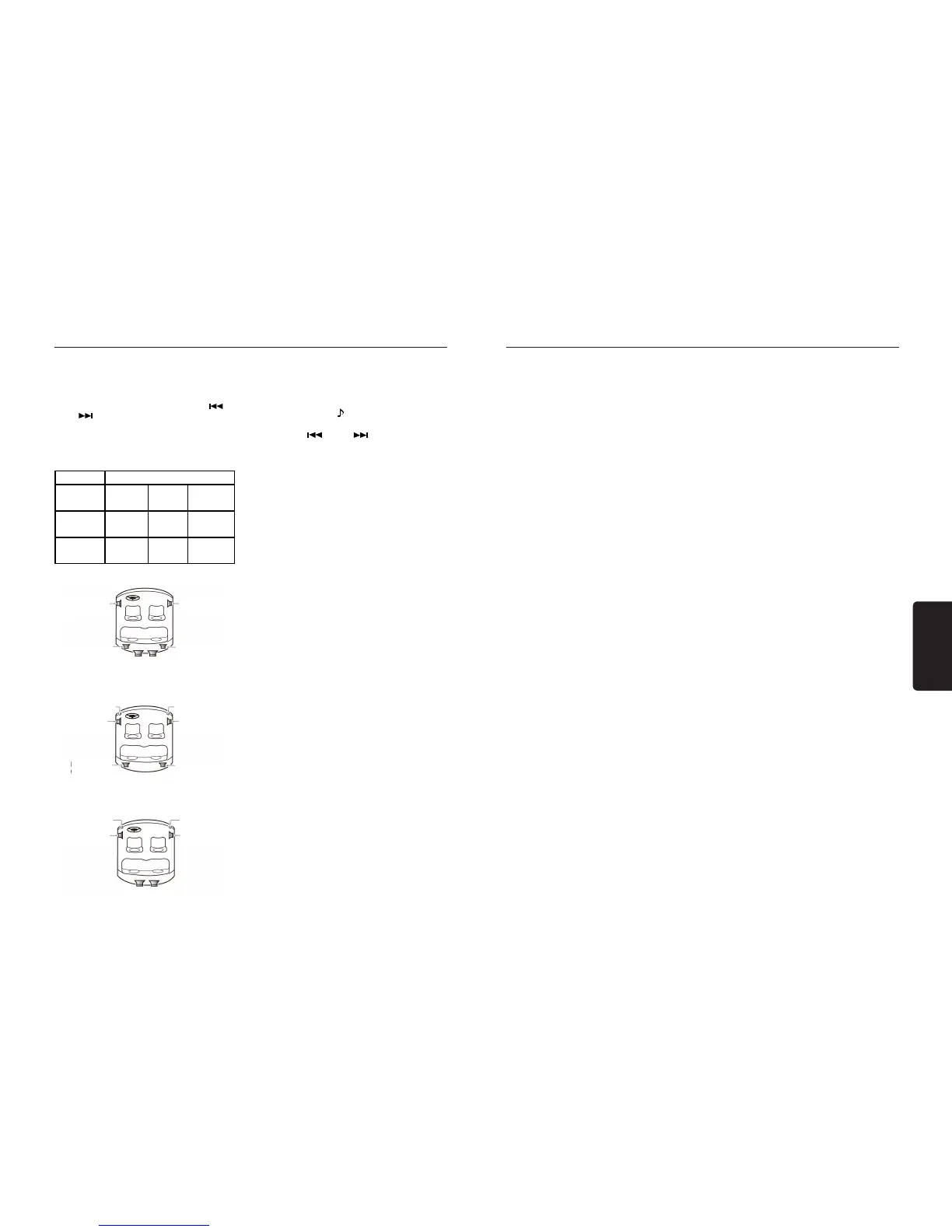

Audioinställning Audioinställning
Val av högtalare
När denna produkt slås på för första gången
eller återställs, vrid [VOLUME] (volym)-
ratten för att välja [INITIAL] (initial), tryck på
[VOLUME]-ratten och tryck sedan på [
]-
eller [
]-knappen för att välja: NORMAL /
2-WAY (vägs) / 3-WAY (vägs). Detta tillåter
dig att välja ett högtalarsystem.
Högtalarsystem
Högtalarsystem Högtalarkongurering
NORMAL FRONT
(fram)
2-kanaler
REAR (bak)
2-kanaler
SUBWOOFER
2-kanaler
2 WAY
(2-vägs)
HIGH (hög)
2-kanaler
MID
(mellan)
2-kanaler
REAR (bak)
2-kanaler
3 WAY
(3-vägs)
HIGH (hög)
2-kanaler
MID
(mellan)
2-kanaler
SUBWOOFER
2-kanaler
• Normalt högtalarsystem
Fronthögtalare
(vänster)
bakhögtalare
(vänster)
Subwoofer
Fronthögtalare
(höger)
bakhögtalare
(höger)
• 2-vägs högtalarsystem
Mellanhögtalare
(vänster)
Hög
(diskanthögtalare)
(vänster)
bakhögtalare
(vänster)
Mellanhögtalare
(höger)
Hög
(diskanthögtalare)
(höger)
bakhögtalare
(höger)
• 3-vägs högtalarsystem
Mellanhögtalare
(vänster)
Hög
(diskanthögtalare)
(vänster)
Subwoofer
Mellanhögtalare
(höger)
Hög
(diskanthögtalare)
(höger)
Inställning av X-OVER (delningslter)
Denna funktion ger dig möjlighet att justera
högtalarinställningar så som brytfrekvenser
eller kurva som passar de högtalare du
använder. (delningslter)
Tryck och håll in [
]-knappen för att mata
in inställningsläget för förstärkaren. Använd
knappen [
] eller [ ] för att välja ett
alternativ.Press [ VOLUME ] knob to conrm.
Tryck på [VOLUME] (volym)-ratten för att
bekräfta.
För att återgå till tidigare inställningar, tryck
på [ VOLUME ] (volym)-ratten igen.
1.När högtalarsystemet är
“NORMAL”.
• TIME ALIGNMENT(tidsfördröjning)
FRONT L/R(Front vänster/höger):
0----501.4cm
REAR L/R(Bak vänster/höger):
0----501.4cm
SW L/R(subwoofer vänster/höger):
0----501.4cm
• HPF/LPF FRONT (högpasslter/
lågpasslter fram)
- FR HPF(fram högpasslter)
CUT(bryt): THROUGH / 60 / 90 / 120HZ
SLOP(kurva): -12DB
PHASE: NOR(normal) / REV(omvänd)
• HPF/LPF REAR (högpasslter/lågpasslter
bak)
- REAR HPF(bak högpasslter)
CUT(bryt): THROUGH / 60 / 90 / 120HZ
SLOP(kurva): -12DB
PHASE: NOR(normal) / REV(omvänd)
• HPF/LPF S-WOOFER (högpasslter/
lågpasslter subwoofer)
- SW LPH(subwoofer lågpasslter)
CUT(bryt): THROUGH / 60 / 90 / 120HZ
SLOP(kurva): -12DB
PHASE(fas): NOR(normal) /
REV(omvänd)
2. När högtalarsystemet är “2WAY”.
• TIME ALIGNMENT(tidsfördröjning)
HIGH L/R(hög vänster/höger):
0----501.4cm
MID L/R(mellan vänster/höger):
0----501.4cm
REAR L/R(bak vänster/höger):
0----501.4cm
• 2W XOVER(2-vägs delningslter)
- HIGH HPF(Hög högpasslter)
CUT(bryt): 25HZ / 31.5HZ / 40HZ /
50HZ / 63HZ / 80HZ / 100HZ / 125HZ
/ 160HZ / 200HZ / 250HZ / 315HZ /
400HZ / 500HZ / 630HZ / 800HZ / 1K /
1.25K / 1.6K / 2K / 2.5K / 3.15K / 4K / 5K
/ 6.3K / 8K / 10.0K / 12.5K / 16K / 20K /
THROUGH(genom)
SLOP(kurva): -6 / -12DB
- HIGH SPK(Höghögtalare): PHASE
NOR(normal)/PHASE REV(omvänd)
- MID LPF(Mellan lågpasslter)
CUT(bryt): 630HZ / 800HZ / 1K / 1.25K /
1.6K / 2K / 2.5K / 3.15K / 4K / 5K / 6.3K
/ 8K / 10.0K / THROUGH(genom)
SLOP(kurva): -6 / -12DB
- MID HPF(Mellan högpasslter)
CUT(bryt): 25HZ / 31.5HZ / 40HZ /
50HZ / 63HZ / 80HZ /1K / 1.25K / 1.6K
/ 2K / 2.5K / 3.15K / 4K/ 5K / 6.3K / 8K /
10.0K / THROUGH(genom)
SLOP(kurva): -6 / -12DB
- MID SPK(Mellanhögtalare): PHASE
NOR(normal)/PHASE REV(omvänd)
- REAR LPF(Bak lågpasslter)
CUT(bryt): 25HZ / 31.5HZ / 40HZ / 50HZ
/ 63HZ / 80HZ / 100HZ / 125HZ / 160HZ
/ 200HZ / 250HZ / 315HZ / 400HZ /
500HZ / 630HZ / 800HZ / 1K / 1.25K /
1.6K / 2K / 2.5K / 3.15K / 4K / 5K / 6.3K
/ 8K / 10.0K / THROUGH(genom)
SLOP(kurva): -6 / -12DB
- REAR HPF( högpasslter)
CUT(bryt): 16HZ / 20HZ / 25HZ / 31.5HZ
/ 40HZ / 50HZ / 63HZ / 80HZ / 100HZ
/ 125HZ / 160HZ / 200HZ / 250HZ /
THROUGH(genom)
SLOP(kurva): -6 / -12DB
- REAR SPK(Bakhögtalare): PHASE
NOR(normal)/PHASE REV(omvänd)
• SP GAIN(Högtalarförstärkning)
HIGH(Hög): -20-----0DB
MID(Mellan): -20-----0DB
REAR(Bak): -20-----0DB
3. När högtalarsystemet är “3WAY”.
• TIME ALIGNMENT(tidsfördröjning)
HIGH L/R(hög vänster/höger):
0----501.4cm
MID L/R(mellan vänster/höger):
0----501.4cm
SW L/R(subwoofer vänster/höger):
0----501.4cm
• 3W XOVER (3-vägs delningslter)
- HIGH HPF(Hög högpasslter)
CUT(bryt): 25HZ / 31.5HZ / 40HZ / 50HZ
/ 63HZ / 80HZ / 100HZ / 125HZ / 160HZ /
200HZ / 250HZ / 315HZ / 400HZ / 500HZ
/ 630HZ / 800HZ / 1K / 1.25K / 1.6K / 2K /
2.5K / 3.15K / 4K / 5K / 6.3K / 8K / 10.0K /
12.5K / 16K / 20K / THROUGH(genom)
SLOP(kurva): -6 / -12DB
- HIGH SPK(Höghögtalare): PHASE
NOR(normal)/PHASE REV(omvänd)
- MID LPF(Mellan lågpasslter)
CUT(bryt): 630HZ / 800HZ / 1K / 1.25K /
1.6K / 2K / 2.5K / 3.15K / 4K / 5K / 6.3K /
8K / 10.0K / THROUGH(genom)
SLOP(kurva): -6 / -12DB
- MID HPF(Mellan högpasslter)
CUT(bryt): 25HZ / 31.5HZ / 40HZ / 50HZ
/ 63HZ / 80HZ / 100HZ / 125HZ / 160HZ /
200HZ / 250HZ / 315HZ / 400HZ / 500HZ
/ 630HZ / 800HZ / 1K / 1.25K / 1.6K / 2K /
2.5K / 3.15K / 4K / 5K / 6.3K / 8K / 10.0K /
THROUGH(genom)
SLOP(kurva): -6 / -12DB
- MID SPK(Mellanhögtalare): PHASE
NOR(normal)/PHASE REV(omvänd)
- SW LPH(subwoofer lågpasslter)
CUT(bryt): 25HZ / 31.5HZ / 40HZ / 50HZ
/ 63HZ / 80HZ / 100HZ / 125HZ / 160HZ /
200HZ / 250HZ / 315HZ / 400HZ / 500HZ
/ 630HZ / 800HZ / 1K / 1.25K / 1.6K / 2K /
2.5K / 3.15K / 4K / 5K / 6.3K / 8K / 10.0K /
THROUGH(genom)
SLOP(kurva): -6 / -12DB
- SW HPF(subwoofer högpasslter)
CUT(bryt): THROUGH(genom) / 16HZ /
20HZ / 25HZ / 31.5HZ / 40HZ / 50HZ /
63HZ / 80HZ / 100HZ/ 125HZ / 160HZ /
200HZ /250HZ
SLOP(kurva): -6 / -12DB
- SW SPK(subwooferhögtalare): PHASE
NOR(normal)/PHASE REV(omvänd)
• SP GAIN(Högtalarförstärkning)
HIGH(Hög): -20-----0DB
MID(Mellan): -20-----0DB
S-WOOFER: -20-----0DB
