Clarion CZ702E User Manual

83
CZ702E
Nederlands
Audio instellingen
Selecteren van luidsprekers
Wanneer dit product voor het eerst wordt
ingeschakeld of na een reset, moet u de
[VOLUME] knop verdraaien om [INITIAL]
(Begininstellingen) te selecteren, dan de
[VOLUME] knop indrukken en de [
]
of [
] toets indrukken om te kiezen uit:
NORMAL / 2-WAY / 3-WAY (Normaal /
2-Weg / 3-Weg). Op deze manier kunt u een
luidsprekersysteem selecteren.
Luidsprekersysteem
Luidsprekersysteem Luidsprekerconguratie
NORMAL FRONT
(Voor) 2
kanalen
REAR
(Achter)
2 kanalen
SUBWOOFER
(Subwoofer) 2
kanalen
2-WAY
(2-Weg)
HIGH
(Hoog) 2
kanalen
MID
(Midden)
2 kanalen
REAR (Achter)
2 kanalen
3-WAY
(3-Weg)
HIGH
(Hoog) 2
kanalen
MID
(Midden)
2 kanalen
SUBWOOFER
(Subwoofer) 2
kanalen

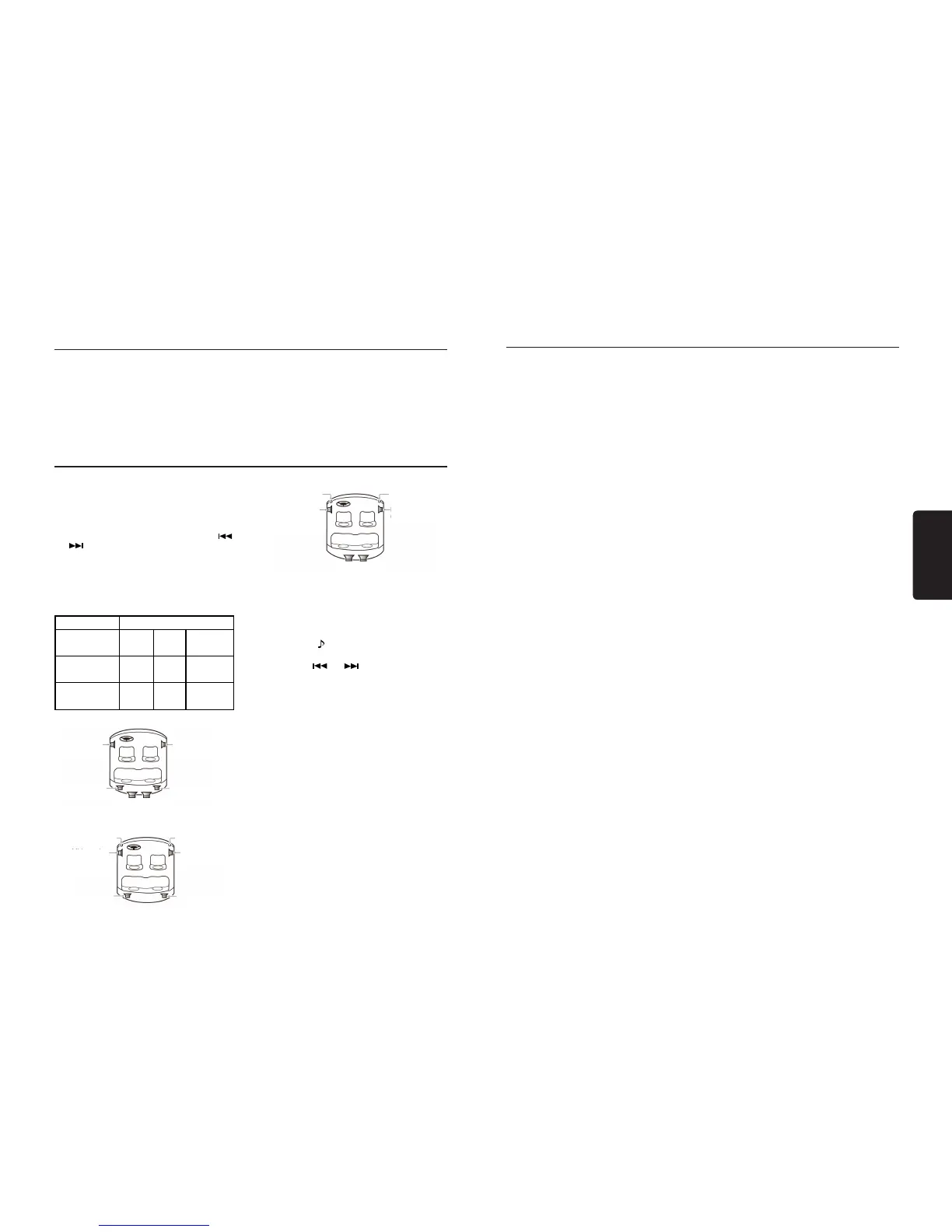

• Normaal luidsprekersysteem
Voorluidspreker
(links)
achterluidspreker
(links)
Subwoofer
Voorluidspreker
(rechts)
achterluidspreker
(rechts)
• 2-Weg luidsprekersysteem
Middenluidspreker
(links)
Hoog (Tweeter)
(links)
achterluidspreker
(links)
Middenluidspreker
(rechts)
Hoog (Tweeter)
(rechts)
achterluidspreker
(rechts)
• 3-Weg luidsprekersysteem
Hoog (Tweeter)
(links)
Subwoofer
Hoog (Tweeter)
(rechts)
Middenluidspreker
(links)
Middenluidspreker
(rechts)
Instellen van de X-OVER (Crossover)
D e z e f u n c t i e s t e l t u i n s t a a t o m
luidsprekerinstellingen zoals afsnijfrequenties
of frequentiehellingen aan te passen aan de
gebruikte luidsprekers. (Crossover)
Houd de [
] toets inge d r ukt om de
instelfunctie voor de versterker te openen.
Gebruik de [
] of [ ] toets om een optie te
selecteren.
Druk de [ VOLUME ] knop in om uw keuze te
bevestigen.
Druk de [ VOLUME ] knop nog een keer in om
terug te keren naar de vorige instellingen.
1. Wanneer het luidsprekersysteem is
ingesteld op “NORMAL”.
• TIME ALIGNMENT(Tijdsynchronisatie)
FRONT L/R(Voor links/rechts):
0----501.4cm
REAR L/R(Achter links/rechts):
0----501.4cm
SW L/R(Subwoofer links/rechts):
0----501.4cm
• HPF/LPF FRONT (Hoog/Laag-doorlaatlter
voor)
- FR HPF(Voor hoog-doorlaatlter)
CUT(Afsnij): THROUGH / 60 / 90 / 120HZ
SLOP(Helling): -12DB
PHASE(Fase): NOR / REV(Normaal/
Omgekeerd)
Audio instellingen
• HPF/LPF REAR(Hoog/Laag-doorlaatlter
achter)
- REAR HPF(Achter hoog-doorlaatlter)
CUT(Afsnij): THROUGH / 60 / 90 /
120HZ
SLOP(Helling): -12DB
PHASE(Fase): NOR / REV(Normaal/
Omgekeerd)
• H P F /LPF S- WOOFE R (Hoo g/Laat-
doorlaatlter subwoofer)
- SW LPH(Subwoofer laag-doorlaatlter)
CUT(Afsnij): THROUGH / 60 / 90 /
120HZ
SLOP(Helling): -12DB
PHASE(Fase): NOR / REV(Normaal/
Omgekeerd)
2. Wanneer het luidsprekersysteem
is ingesteld op “2WAY”.
• TIME ALIGNMENT(Tijdsynchronisatie)
HIGH L/R(Hoog links/rechts):
0----501.4cm
MID L/R(Midden links/rechts):
0----501.4cm
REAR L/R(Achter links/rechts):
0----501.4cm
• 2W XOVER(2-Weg crossover)
- HIGH HPF(Hoog hoog-doorlaatlter)
CUT(Afsnij): 25HZ / 31.5HZ / 40HZ /
50HZ / 63HZ / 80HZ / 100HZ / 125HZ
/ 160HZ / 200HZ / 250HZ / 315HZ /
400HZ / 500HZ / 630HZ / 800HZ / 1K /
1.25K / 1.6K / 2K / 2.5K / 3.15K / 4K / 5K
/ 6.3K / 8K / 10.0K / 12.5K / 16K / 20K /
THROUGH(Onveranderd)
SLOP(Helling): -6 / -12DB
- HIGH SPK(Hoog luidspreker): PHASE
NOR/PHASE REV(Fase Normaal/
Omgekeerd)
- MID LPF(Midden laag-doorlaatlter)
CUT(Afsnij): 630HZ / 800HZ / 1K / 1.25K
/ 1.6K / 2K / 2.5K / 3.15K / 4K / 5K / 6.3K
/ 8K / 10.0K / THROUGH(Onveranderd)
SLOP(Helling): -6 / -12DB
- MID HPF(Midden hoog-doorlaatlter)
CUT(Afsnij): 25HZ / 31.5HZ / 40HZ /
50HZ / 63HZ / 80HZ /1K / 1.25K / 1.6K
/ 2K / 2.5K / 3.15K / 4K/ 5K / 6.3K / 8K /
10.0K / THROUGH(Onveranderd)
SLOP(Helling): -6 / -12DB
- MID SPK(Midden luidspreker): PHASE
NOR / PHA S E RE V ( Fas e Nor m a al /
Omgekeerd)
- REAR LPF(Achter laag-doorlaatlter)
CUT(Afsnij): 25HZ / 31.5HZ / 40HZ /
50HZ / 63HZ / 80HZ / 100HZ / 125HZ /
160HZ / 200HZ / 250HZ / 315HZ / 400HZ
/ 500HZ / 630HZ / 800HZ / 1K / 1.25K /
1.6K / 2K / 2.5K / 3.15K / 4K / 5K / 6.3K /
8K / 10.0K / THROUGH(Onveranderd)
SLOP(Helling): -6 / -12DB
- REAR HPF(Achter hoog-doorlaatlter)
CUT(Afsnij): 16HZ / 20HZ / 25HZ /
31.5HZ / 40HZ / 50HZ / 63HZ / 80HZ /
100HZ / 125HZ / 160HZ / 200HZ / 250HZ
/ THROUGH(Onveranderd)
SLOP(Helling): -6 / -12DB
- REAR SPK(Achter luidspreker): PHASE
NOR / PHA S E RE V ( Fas e Nor m a al /
Omgekeerd)
• SP GAIN(Luidspreker extra versterking)
HIGH(Hoog): -20-----0DB
MID(Midden): -20-----0DB
REAR(Achter): -20-----0DB
3. Wanneer het luidsprekersysteem is
ingesteld op “3WAY”.
• TIME ALIGNMENT(Tijdsynchronisatie)
HIGH L/R(Hoog links/rechts): 0----501.4cm
MID L/R(Midden links/rechts): 0----501.4cm
SW L/R(Subwoofer links/rechts):
0----501.4cm
• 3W XOVER (3-vägs delningslter)
- HIGH HPF(Hoog hoog-doorlaatlter)
CUT(Afsnij): 25HZ / 31.5HZ / 40HZ /
50HZ / 63HZ / 80HZ / 100HZ / 125HZ
/ 160HZ / 200HZ / 250HZ / 315HZ /
400HZ / 500HZ / 630HZ / 800HZ / 1K /
1.25K / 1.6K / 2K / 2.5K / 3.15K / 4K / 5K
/ 6.3K / 8K / 10.0K / 12.5K / 16K / 20K /
THROUGH(Onveranderd)
SLOP(Helling): -6 / -12DB
- HIGH SPK(Hoog luidspreker): PHASE
NOR / PHA S E RE V ( Fas e Nor m a al /
Omgekeerd)
- MID LPF(Midden laag-doorlaatlter)
CUT(Afsnij): 630HZ / 800HZ / 1K / 1.25K
/ 1.6K / 2K / 2.5K / 3.15K / 4K / 5K / 6.3K /
8K / 10.0K / THROUGH(Onveranderd)
SLOP(Helling): -6 / -12DB
Systeeminstellingen
Opmerking:
Als u SERVICE LINK (zender volgen) wilt
gebruiken, moet u de AF-functie ON (Aan)
zetten.
DAB LBND: ON/OFF
Wanneer u wilt luisteren naar DAB L-BAND
(in regio’s met DAB L-BAND-ondersteuning)
zenders, moet u dit ON (Aan) zetten.
Verdraai de [VOLUME] knop om L-BAND ON
(Aan) of OFF (Uit) te zetten.
