'm",.
e·k"'·"
-8.

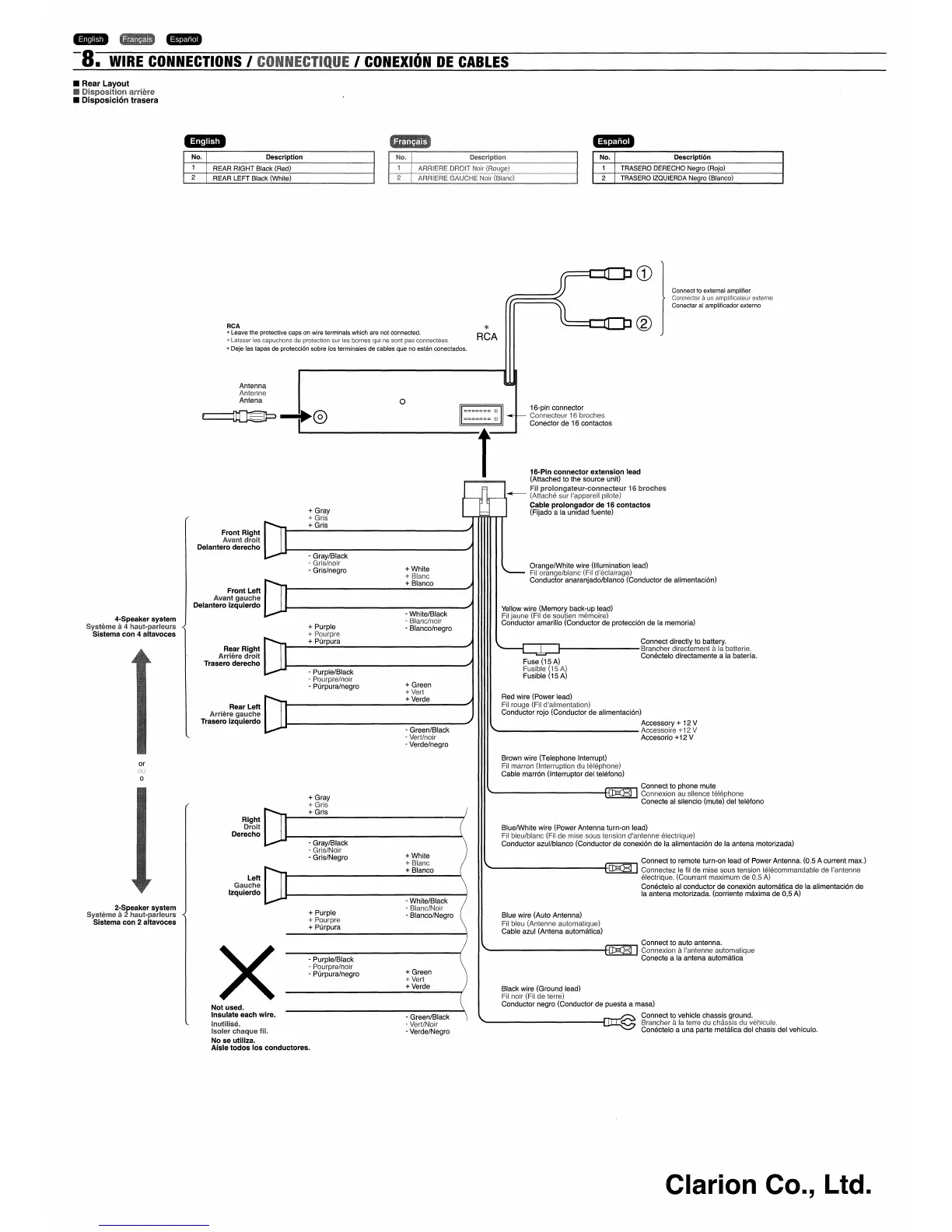

WIRE
CONNECTIONS
I
CONNECTIQUE
I
CONEXION
DE
CABLES
• Rear Layout
(I
Disposition arriere
• Disposici6n trasera
No.
Description
1
REAR RIGHT Black (Red)
2
REAR LEFT Black (White)
No.
Description
1
TRASERO DERECHO Negro (Raja)
2 TRASERO IZQUIERDA Negro (Blanco)
RCA
*Leave the protective caps on wire terminals which are not connected.
~,
Laisser les capuchons de protection sur !es bornes qui ne sont pas connectees.
*Deje las tapas de protecci6n sobre los terminaies de cables que no estan conectados.
*
RCA
CD
Connect to external amplifier
Connectsr
a
un
ampiHicateur externe
Conectar
al
amplificador externo
®
Cable prolongador de 16 contactos
(Fijado a la unidad fuente)
OrangelWhite wire (Illumination lead)
Fil orange/blanc (Fll d'eclairage)
Conductor anaranjado/blanco (Conductor de alimentaci6n)
16-pin connector
Connecteur 16 broches
Conector de 16 contactos
16-Pin connector extension lead
(Attached to the source unit)
Connect directly to battery.
.....
--------Brancher
directement ala baUerle.
-"""'t::::::::::::r-- Conectelo directamente a la baterla.
Fuse (15 A)
Fusible (15 A)
Fusible (15 A)
Yellow wire (Memory back-up lead)
Fil jaune (Fil de soutien memoire)
Conductor amarillo (Conductor de protecci6n de la memoria)
Red wire (Power lead)
Fil rouge
(Fi!
d'alimentation)
Conductor rojo (Conductor de alimentaci6n)
Accessory
+ 12 V
~----------------
Accessoire
+12
V
Accesorio +12 V
- Green/Black
- Vert/nair
- Verde/negro
- White/Black
- Blanc/noir
- Blanco/negro
+ Green
+ Vert
+ Verde
+ White
+ Blanc
+ Blanco
Antenna
Antenne
Antena
+ Purple
+ Pourpre
+ Purpura
- Gray/Black
- Gris/noir
- Gris/negro
+ Gray
+ Gris
+ Gris
- Purple/Black
- Pourpre/noir
- Purpura/negro
Rear Right
Arriere
droit
Trasero derecho
Rear Left
Arriere
ga.uche
Trasero izquierdo
Front Right
Avant
droit
Delantero derecho
Front Left
Avantgaucne
Delantero izquierdo
4-Speaker
system
Systeme
a4
haut-parJeurs
Sistema con 4 altavoces
or
o
Brown wire (Telephone Interrupt)
Fil marron (Interruption du telephone)
Cable marr6n (lnterruptor del telefono)
Blue wire (Auto Antenna)
Fil bleu (Antenna automatique)
Cable azul (Antena automatica)
BluelWhite wire (Power Antenna turn-on lead)
Fil bleu/b!anc (Fil de mise saus tension d!antenne electrique)
Conductor azul/blanco (Conductor
de
conexi6n
de
la alimentaci6n
de
la antena motorizada)
_~~_
Connect to phone mute
........
-------------1-1
Connexion au silence telephone
Conecte al silencio (mute) del telefono
~~==-_
Connect to remote turn-on lead
of
Power Antenna. (0.5 A current max.)
'--------------1-1 Connectez
Ie
til
de
mise sous de I'antenne
electrique. (Courrant maximum
Conectelo al conductor de conexi6n automatica de la alimentaci6n
de
la antena motorizada. (corriente maxima de 0,5 A)
- White/Black
- Blanc/Nair
- Blanco/Negro
+ White
+ Blanc
+ Blanco
+ Gray
+ Gris
+ Gris
Left
Gauche
Izquierdo
+
Purple
+ Pourpre
+ Purpura
Right
Droit
Derecho
- Gray/Black
- Gris/Noir
- Gris/Negro
2-Speaker system
Systeme
a2 IUH.Jt-parleurs
Sistema con 2 altavoces
tH.
Not used.
Insulate each wire.
Black wire (Ground lead)
Fil nair (Fil de terre)
Conductor negro (Conductor de puesta
amasa)
Connect to vehicle chassis ground.
Brancher
ala terre du chassis du vehicule.
Conectelo a
una
parte metalica del chasis del vehlculo.
~~==-_
Connect to auto antenna.
........
------------.......-;
Connexion aI'antenne automatique
Conecte a la antena automatica
- Green/Black
- Vert/Noir
- Verde/Negro
+ Green
+ Vert
+ Verde
- Purple/Black
- Pourpre/noir
- Purpura/negro
No se utiliza.
Aisle
todos
los conductores.
Clarion Co., Ltd.
