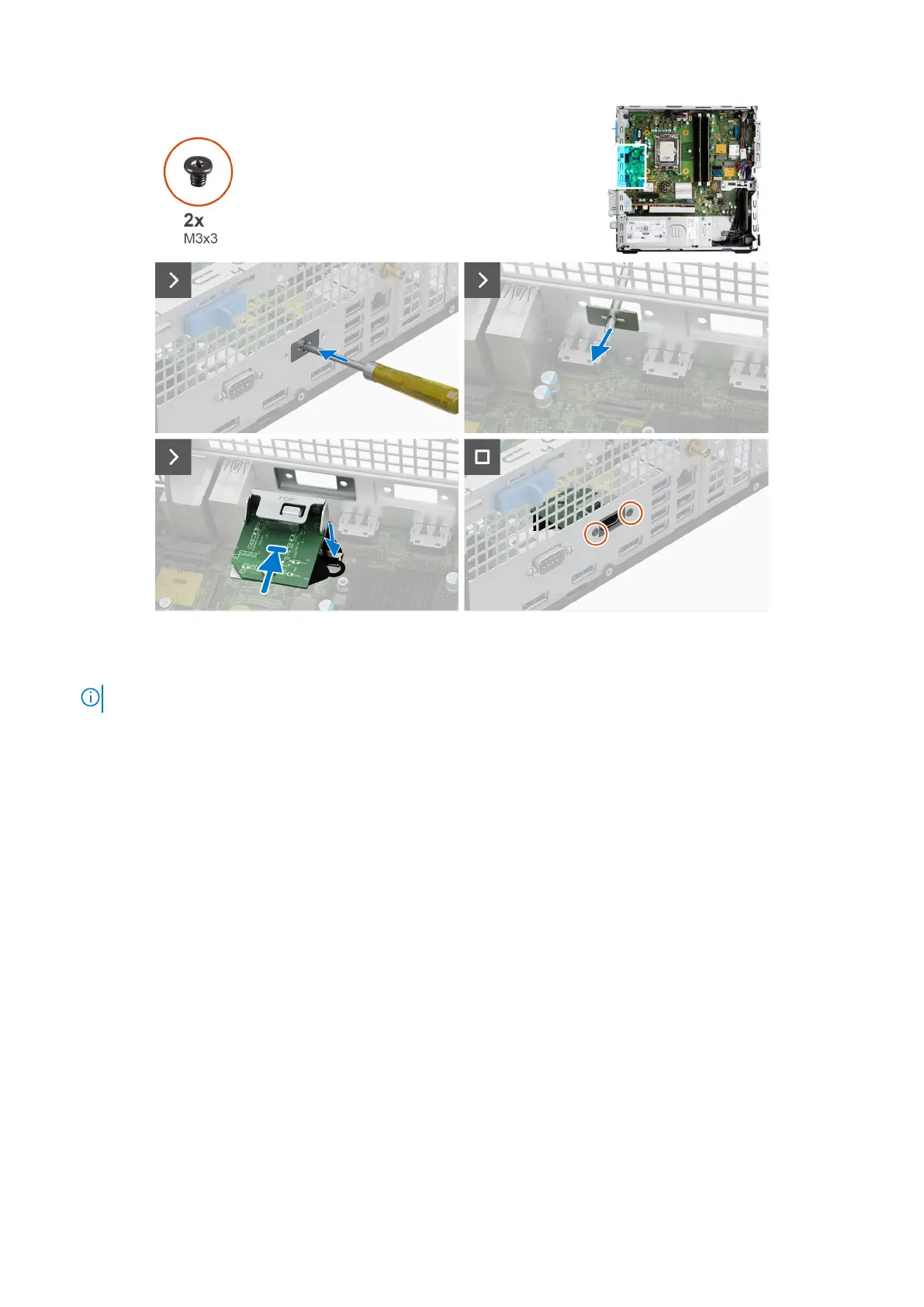

Procedura
1. Utilizzando un cacciavite, rimuovere il coperchio del modulo HDMI dallo chassis.
N.B.: Questo passaggio è applicabile solo quando il modulo HDMI viene installato per la prima volta.
2. Collegare il cavo del modulo HDMI al relativo connettore (VIDEO) sulla scheda di sistema.
3. Inserire il modulo HDMI nello slot nel chassis.
4. Ricollocare le due viti (M3x3) che fissano il modulo HDMI allo chassis.
Fasi successive
1. Installare il pannello laterale.
2. Seguire le procedure descritte in Dopo aver effettuato gli interventi sui componenti interni del computer.
Modulo Type-C
Rimozione del modulo Type-C
Prerequisiti
1. Seguire le procedure descritte in Prima di effettuare interventi sui componenti interni del computer.
2. Rimuovere il pannello laterale.
Informazioni su questa attività
La seguente immagine indica la posizione del modulo Type-C e fornisce una rappresentazione visiva della procedura di rimozione.
Rimozione e installazione di unità sostituibili sul campo (FRU)
99
