2. Installation de l’AT(M)
Installez l’AT(M) et ses accessoires comme suit :
1. Montez l’AT(M) (voir (p. 3))
2. Branchez l’AT(M) (voir (p. 5))
3. Installer la grille de protection (voir (p. 6))
Si l’AT(M) est installé à une hauteur de moins de 2,5 m au-dessus du sol et/ou que l’AT(M) se
trouve à portée des animaux/humains alors l’installation d’une grille de protection est nécessaire.
Le contact avec les pièces rotatives de l’AT(M) peut provoquer des blessures graves à mortelles.
4. Testez l’AT(M) (voir (p. 7))
La position ouverte du registre est ajustée en usine. La position fermée est automatiquement
étalonnée lors de la mise sous tension.
2.1 Monter l’AT(M)
Montez le AT(M) dans ou sur une structure solide présentant une portance suffisante. Une portance
insuffisante de la structure peut provoquer la chute du AT(M) et engendrer des blessures graves ou
mortelles.
Tenez compte du sens de circulation de l'air.

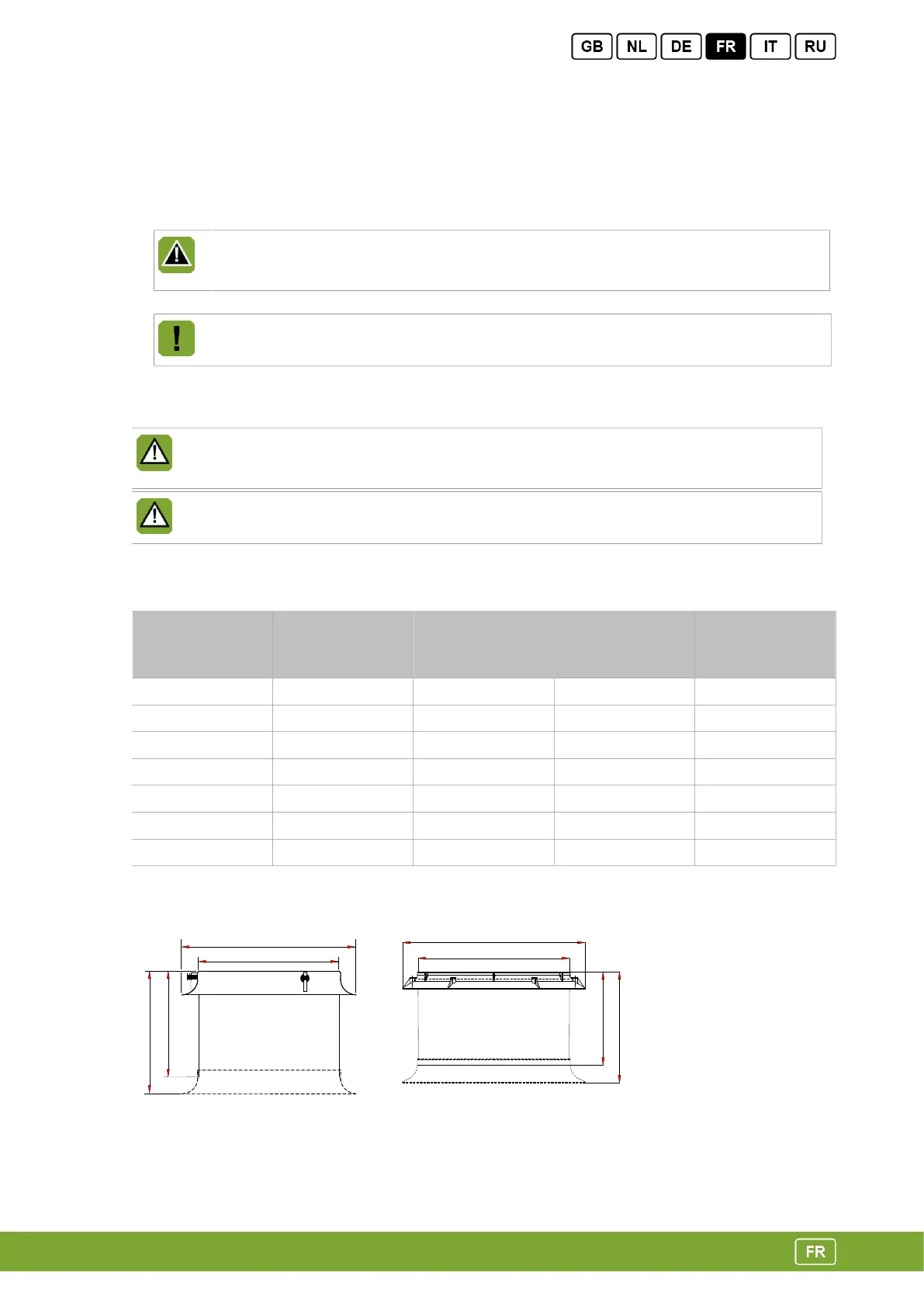

Tenez compte des dimensions des différents types d’AT(M) lors de l’installation.
Type Ø A
mm
(pouce)
B
mm
(pouce)
Ø C
mm
(pouce)
D
mm
(pouce)
..35 440 (17,3) 393 (15,5) 362 (14,3) 350 (13,8)
..40 502 (19,8) 398 (15,7) 412 (16,2) 350 (13,8)
..45 565 (22,2) 404 (15,9) 462 (18,2) 350 (13,8)
..50 628 (24,7) 410 (16,1) 512 (20,2) 350 (13,8)
..56 702 (27,6) 418 (16,5) 572 (22,5) 350 (13,8)
..63 775 (30,5) 571 (22,5) 650 (25,6) 500 (19,7)
..80 985 (38,8) 595 (23,4) 813 (32,0) 500 (19,7)
35 - 56 63 - 80
3
