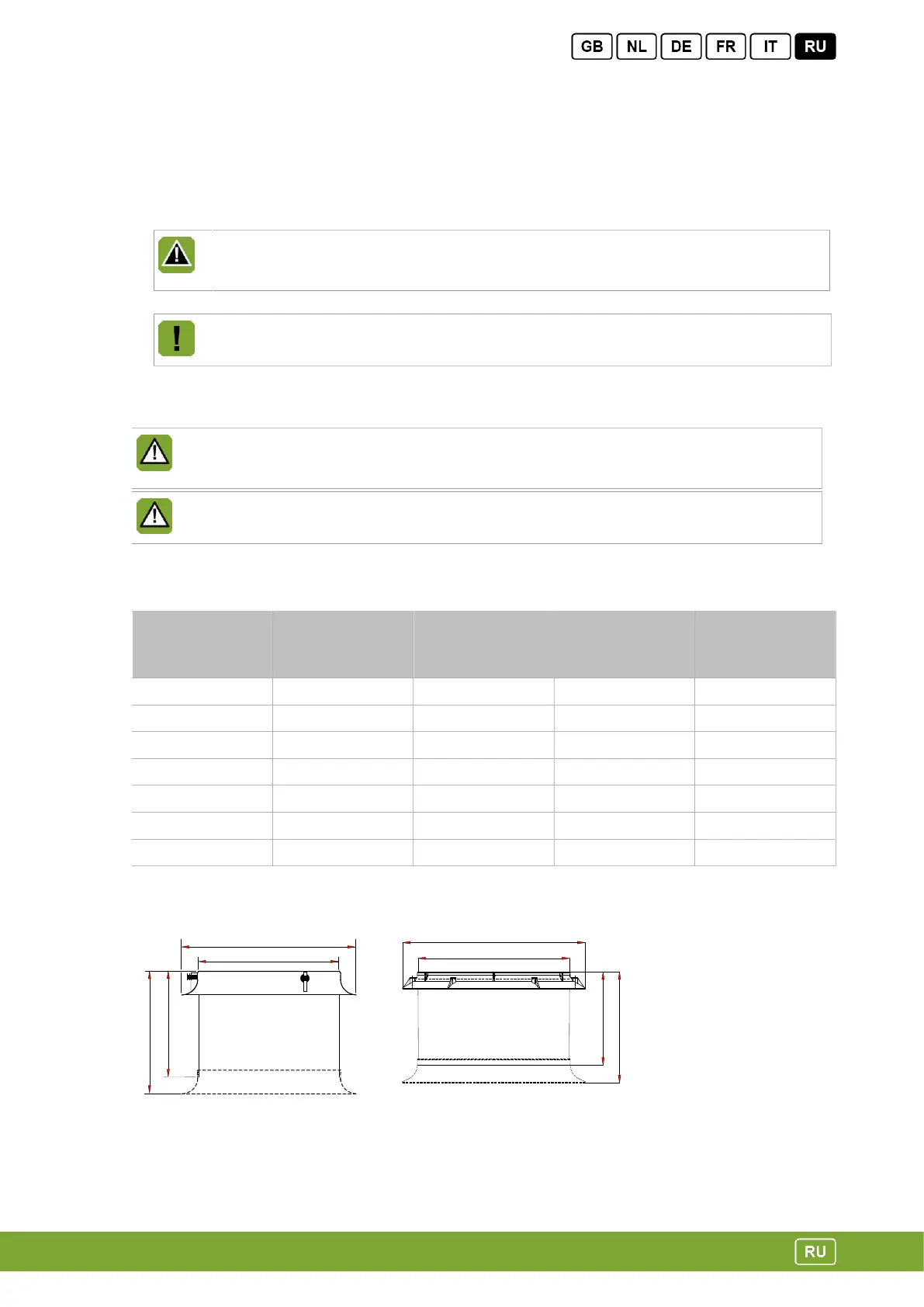

2. Монтаж AT(M)
Выполните монтаж устройства AT(M) и сопутствующих компонентов в описанном ниже порядке.
1. Установите AT(M) (см. (с.3)).
2. Подсоедините AT(M) (см. (с.5)).
3. Установите защитный экран (см. (с.6)).
При монтаже AT(M) на высоте менее 2,5м или в пределах досягаемости людей или
животных необходимо использовать защитный экран. Прикосновение к вращающимся
элементам AT(M) может привести к тяжелым увечьям или смерти.
4. Проверьте работу AT(M) (см. (с.7)).
Открытое положение клапана регулируется в заводских условиях. Закрытое положение
автоматически калибруется в момент включения питания.
2.1 Установка AT(M)
AT(M) следует крепить к конструкциям, имеющим достаточную несущую способность.
Пренебрежение оценкой несущей способности может привести к падению AT(M), что может
повлечь тяжелые увечья или смерть.
Обратите внимание на направление воздушного потока.
При монтаже учитывайте разницу в размерах для различных моделей AT(M).
Тип Ø A
мм
(дюймы)
B
мм
(дюймы)
Ø C
мм
(дюймы)
D
мм
(дюймы)
..35 440 (17,3) 393 (15,5) 362 (14,3) 350 (13,8)
..40 502 (19,8) 398 (15,7) 412 (16,2) 350 (13,8)
..45 565 (22,2) 404 (15,9) 462 (18,2) 350 (13,8)
..50 628 (24,7) 410 (16,1) 512 (20,2) 350 (13,8)
..56 702 (27,6) 418 (16,5) 572 (22,5) 350 (13,8)
..63 775 (30,5) 571 (22,5) 650 (25,6) 500 (19,7)
..80 985 (38,8) 595 (23,4) 813 (32,0) 500 (19,7)
35–56 63–80
3
