14
QC09
Steuergerät mit integriertem Funkempfänger.
ELEKTRISCHER ANSCHLUSS
Prüfen Sie, ob die auf dem Klebezettel angegebene Spannung der Netzversorgung entspricht.
Die elektrischen Anschlussarbeiten des QC09 dürfen nur durch eine zugelassene Elektro-Fachkraft und
mit Einhaltung der Sicherheitsvorschriften erfolgen.
Nach der Verkabelung, setzen Sie die Schraube am Deckel.
Vorsicht! Der QC09 hat zwei Önungen in der Kappe für elektrische Leitungen mit einem
Durchmesser von 6.5/8mm. Wenn der Durchmesser zu klein ist, verlieren Sie den
Schutzgrad IP55.
Für zusätzlichen Schutz, wenn draußen, empfehlen wir den Einbau in senkrecht mit dem Kabelabgang
nach unten.

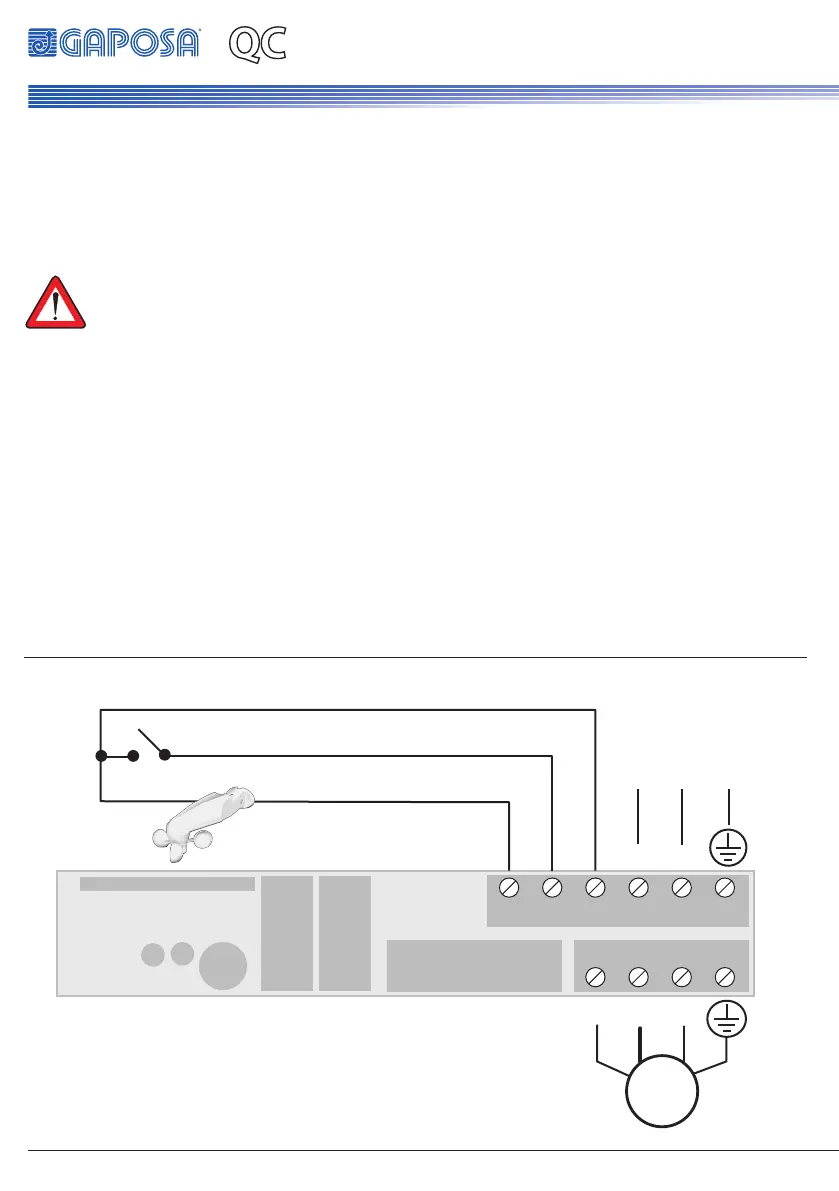

ANSCHLUSS
230V~ 50Hz
VERSORGUNGSSPANNUNG
M
N
C
M1 M2
F
6 5 4 3 2 1
7 8 9 1
0
SS_TASTER
COM_NULLLEITER
WND_WINDSENSOR
