QC09
Cuadro de mando con receptor radio integrado.

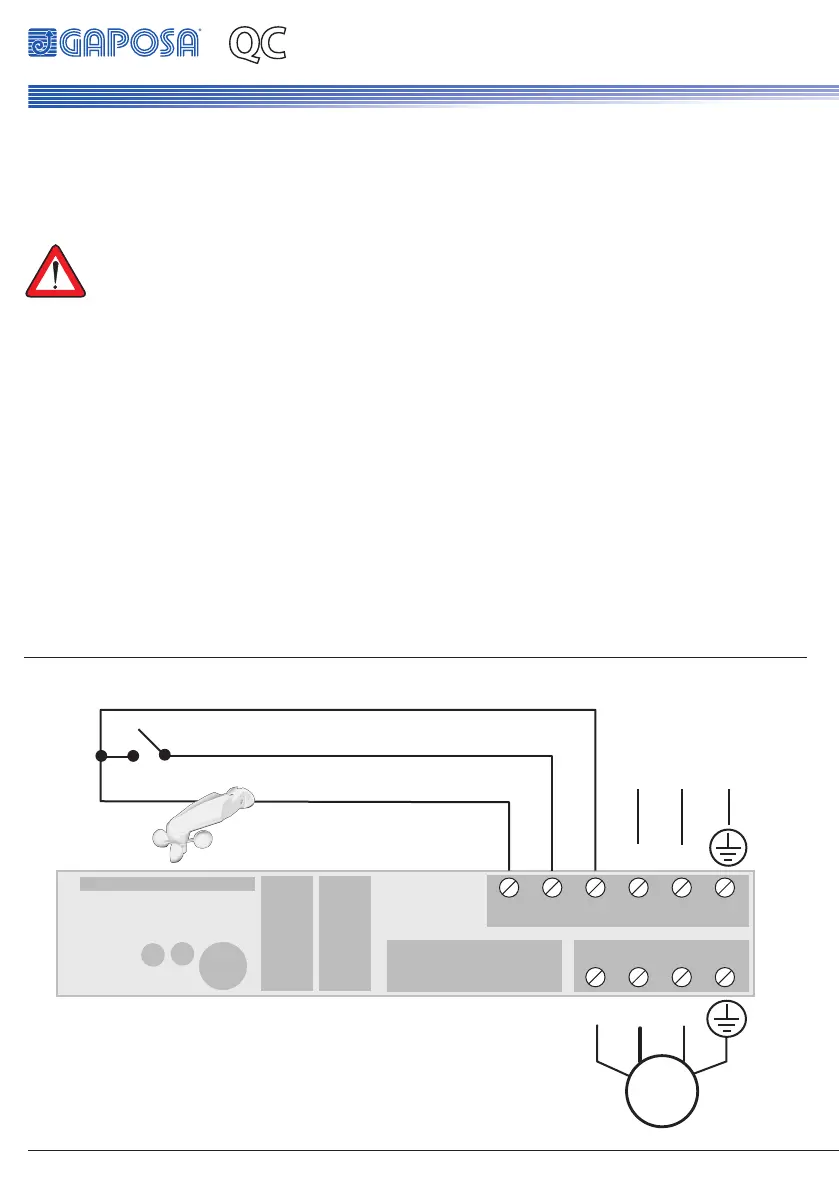

CONEXION ELECTRICA
Controlar che la tensión de alimentación sea la indicada en la etiqueta.
Las conexiónes del QC09 debe realizarse por técnicos cualicados en el respeto de las normas vigentes.
Una vezinstalado el cableado, poner el tornillo de la tapa.
ADVERTENCIA! La QC09 tiene dos aberturas en la tapa para el cableado eléctrico en
6.5/8mm diámetro. Si el diámetro es demasiado pequeño se pierde la protección IP55.
Para obtener más protecciona laintemperie, se recomienda la instalación en vertical con la salida del
cable hacia abajo.
CONEXION
230V~ 50Hz
ALIMENTACCIÓN
M
N
C
M1 M2
F
6 5 4 3 2 1
7 8 9 1
0
SS_PULSADOR
COM_COMUN
WND_ANEMOMETRO
