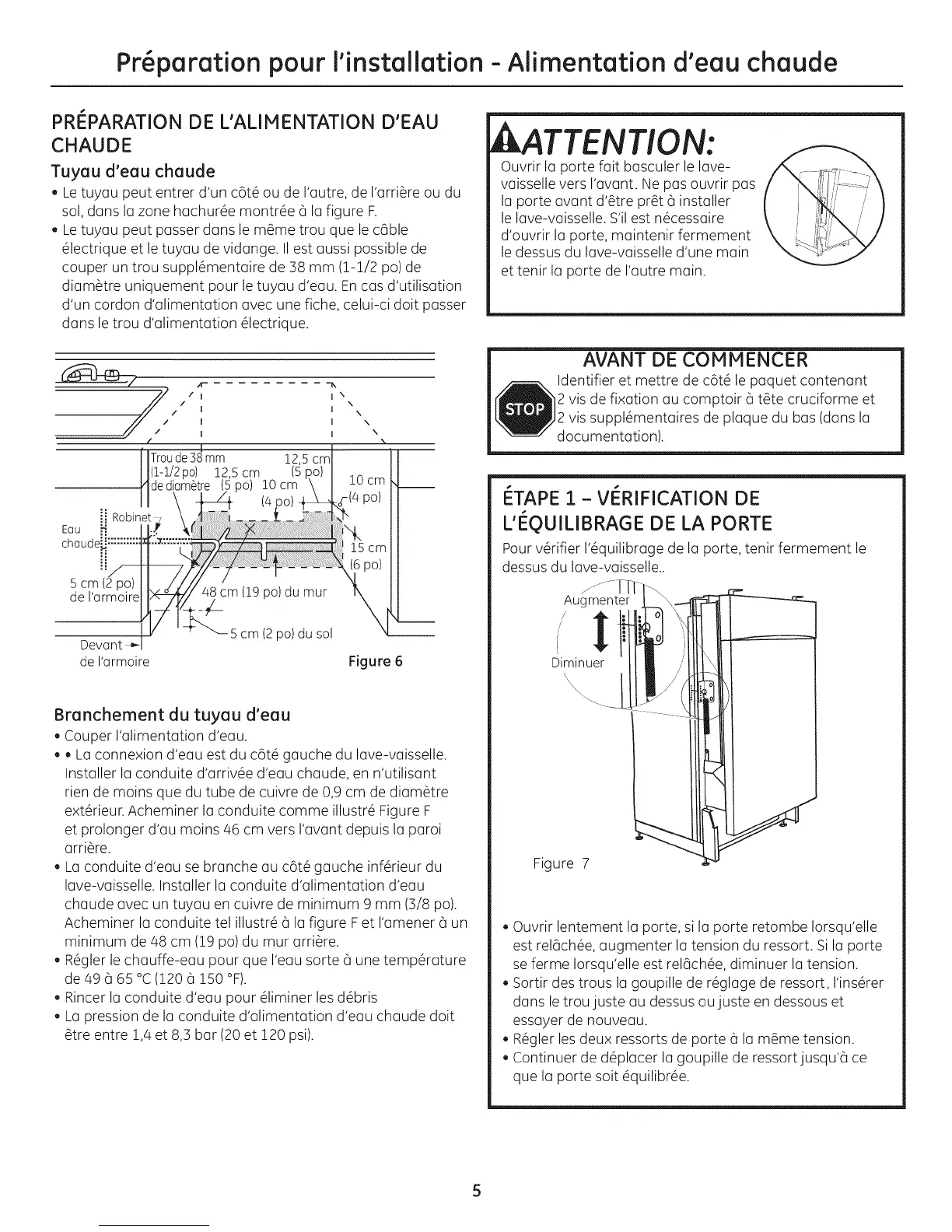

Preparation pour Finstallation - Nimentation d'eau chaude
PRI PARATION DE L'ALIMENTATION D'EAU
CHAUDE
Tuyau d'eau chaude
. Le tuyau peut entrer d'un c8t6 ou de I'autre, de I'arri_re ou du
sol, dans la zone hachur6e montr6e 6 la figure F.
. Le tuyau peut passer dans le m_me trou que le c(3ble
61ectrique et le tuyau de vidange. IIest aussi possible de
couper un trou suppl6mentaire de 38 mm (1-1/2 po) de
diam_tre uniquement pour le tuyau d'eau. En cas d'utilisation
d'un cordon d'alimentation avec une fiche, celui-ci doit passer
dans le trou d'alimentation 61ectrique.
/ I I x
I \
/ I I \
I 1 \
I l \
/
Devant_,-
de I'armoire
Figure6
Branchement du tuyau d'eau
. Couper I'alimentation d'eau.
.. La connexion d'eau est du c6t6 gauche du lave-vaisselle.
Installer la conduite d'arriv6e d'eau chaude, en n'utilisant
rien de moins que du tube de cuivre de 0,9 cm de diam_tre
ext_rieur. Acheminer la conduite comme illustr6 Figure F
et prolonger d'au moins 46 cm vers I'avant depuis la paroi
arri_re.
. La conduite d'eau se branche au c6t_ gauche inf6rieur du
lave-vaisselle. Installer la conduite d'alimentation d'eau
chaude avec un tuyau en cuivre de minimum 9 mm (3/8 po).
Acheminer la conduite tel illustr6 (3la figure Fet I'amener (3un
minimum de 48 cm (19 po) du mur arri_re.
. R_gler le chauffe-eau pour que I'eau sorte (3une temp6rature
de 49 (365 °C(120 (3!50 °F).
. Rincer la conduite d'eau pour 61iminerlesd6bris
. La pression de la conduite d'alimentation d'eau chaude doit
_tre entre 1,4et 8,3 bar (20et 120 psi).
, TTENTION:
Ouvrir la porte fait basculer le lave-
vaisselle vers I'avant. Ne pas ouvrir pas
la porte avant d'etre pr_t (3installer
le lave-vaisselle. S'ilest n6cessaire
d'ouvrir la porte, maintenir fermement
le dessus du lave-vaisselle d'une main
et tenir la porte de I'autre main.
AVANT DE COMMENCER
Identifier et mettre de c6t6 le paquet contenant
2 vis de fixation au comptoir (3t_te cruciforme et
vis suppl6mentaires de plaque du bas (dans la
documentation).
I TAPE 1 - VITRIFICATION DE
s
L'EQUILIBRAGE DE LA PORTE
Pour v6rifier 1'6quilibrage de la porte, tenir fermement le
dessus du lave-vaisselle..
Augmenter
Diminuer II
Figure 7
. Ouvrir lentement la porte, si la porte retombe Iorsqu'elle
est rel(3ch6e,augmenter la tension du ressort. Sila porte
se ferme Iorsqu'elle est rel(3ch6e,diminuer la tension.
. Sortir des trous la goupille de r6glage de ressort, I'ins6rer
dans letrou juste au dessus oujuste en dessous et
essayer de nouveau.
. R6gler les deux ressorts de porte (3la m_me tension.
. Continuer de d6placer la goupille de ressortjusqu'(3 ce
que la porte soit 6quilibr6e.
