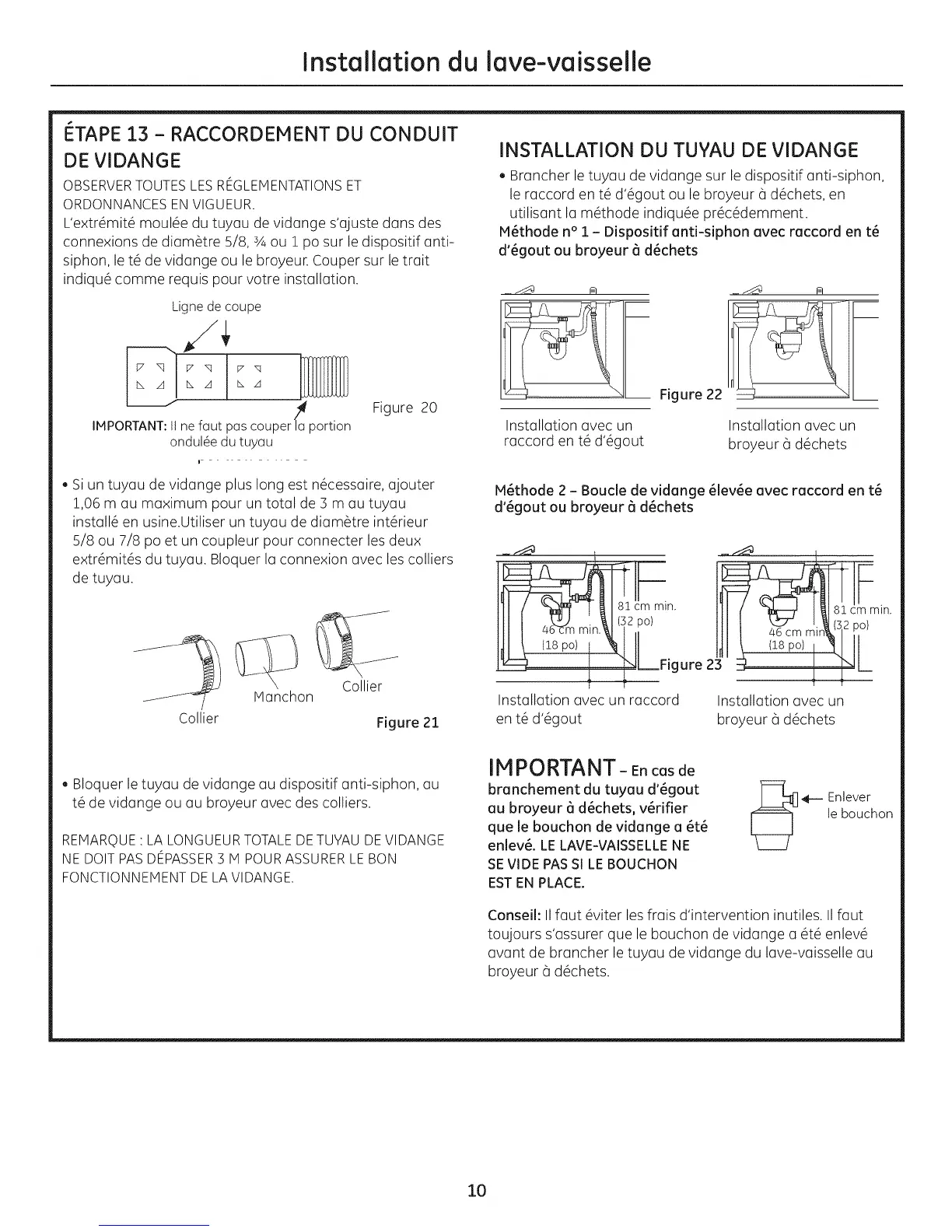

Installation du lave-vaisselle
I_TAPE13 - RACCORDEMENT DU CONDUIT
DE VIDANGE
OBSERVERTOUTESLESREGLEMENTATIONSET
ORDONNANCESENVIGUEUR.
L'extr6mit6 moul6e du tuyau de vidange s'ojuste dons des
connexions de diam@tre5/8, sAou 1 po sur le dispositif anti-
siphon, le t6 de vidange ou le broyeur. Couper sur le trait
indiqu6 comme requis pour votre installation.
Lignedecoupe
/,
p" "_ _7 q p- q
_x A ex A
IMPORTANT: II ne faut pas couper I/_aportion
ondul_e du tuyau
Figure 20
,Si un tuyau de vidange plus long est n6cessaire, ajouter
1,06 m au maximum pour un total de 3 m au tuyau
installs en usine.Utiliser un tuyau de diam_tre int6rieur
5/8 ou 7/8 poet un coupleur pour connecter les deux
extr6mit6s du tuyau. Bloquer la connexion avec les colliers
de tuyau.
/
Collier
Collier
Manchon
Figure 21
INSTALLATION DU TUYAU DE VIDANGE
. Brancher le tuyau de vidange sur le dispositif anti-siphon,
le raccord en t6 d'6gout ou le broyeur (_d6chets, en
utilisant la m_thode indiqu_e pr_c6demment.
H6thode n° 1 - Dispositif anti-siphon avec raccord en t_
d'6gout ou broyeur 0 d6chets
Installation avec un
raccord en t6 d'6gout
Figure 22
Installation avec un
broyeur (_d6chets
M_thode 2 - Boucle de vidange _lev_e avec raccord en t_
d'_gout ou broyeur 0 d_chets
Installation avec un raccord Installation avec un
en t6 d'6gout broyeur (_d6chets
. Bloquer letuyau de vidange au dispositif anti-siphon, au
t6 de vidange ou au broyeur avec des colliers.
REMARQUE : LA LONGUEUR TOTALE DE TUYAU DE VIDANGE
NE DOlT PAS DEPASSER 3 M POUR ASSURER LE BON
FONCTIONNEMENT DE LA VIDANGE.
IM PORTANT- Encas de
branchement du tuyau d'_gout ]==_
au broyeur 0 d6chets, v6rifier
que le bouchon de vidange a _t_
enlev_. LELAVE-VAISSELLENE
SEVIDE PASSI LEBOUCHON
ESTEN PLACE.
4---- Enlever
le bouchon
Conseil: IIfaut 6viter les frais d'intervention inutiles. IIfaut
toujours s'assurer que le bouchon de vidange a 6t6 enlev6
(]vent de brancher le tuyau de vidange du lave-vaisselle au
broyeur (_d6chets.
10
