ÉTAPE 15: FIXATION DU LAVE-VAISSELLE AU-
DESSOUS DU COMPTOIR OU AUX
CÔTÉS DES ARMOIRES
Au cours de cette étape, vous aurez besoin des deux vis à tête
spéciale Phillips mises de côté à l’étape 1.
Le lave-vaisselle doit être fixé au dessous du comptoir ou aux
côtés des armoires. Lorsque le dessous du comptoir est en bois,
utilisez la méthode n° 1. Lorsque le dessous du comptoir est
fabriqué à l’aide d’un matériau qui n’accepte pas les vis à bois,
par exemple en granite, utilisez la méthode n° 2.
IMPORTANT – Pour éviter tout dommage au
panneau de la porte et au tableau de commande, il faut que
le lave-vaisselle soit installé de manière que le panneau avant
et le tableau de commande n’entrent pas en contact avec les
armoires adjacentes ou le comptoir. Vissez les vis complètement
et bien droites. Les têtes de vis qui dépassent pourraient
égratigner le panneau de porte ou le tableau de commande
et créer de l’interférence lors de l’ouverture de la porte.

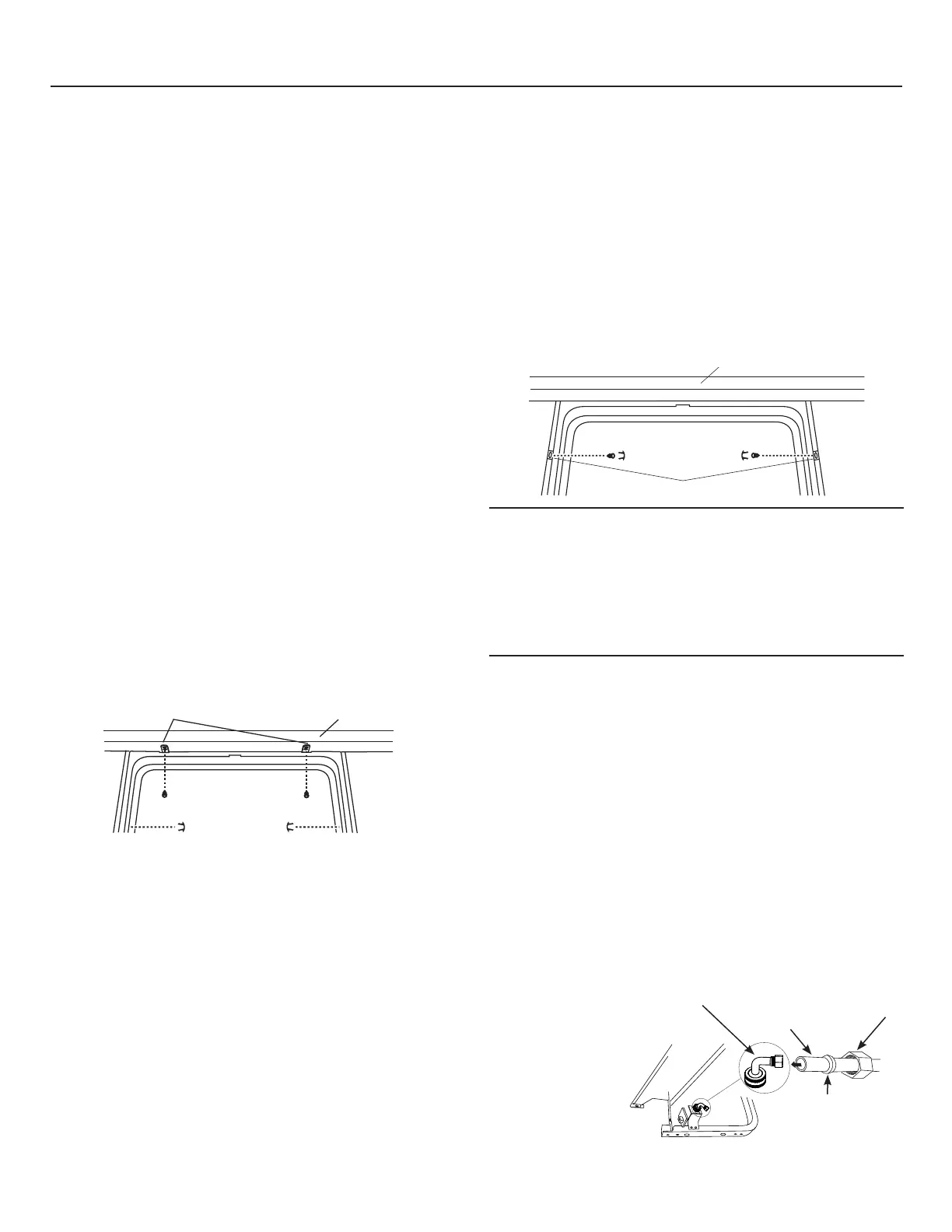

Méthode n° 1
Fixation du lave-vaisselle au dessous d’un comptoir en bois.
5HYpUL¿H]O·DOLJQHPHQWGXODYHYDLVVHOOHGDQVO·RXYHUWXUHGHV
armoires. Reportez-vous aux étapes 13 et 14. Le panneau de
porte et(ou) le tableau de commande ne doivent pas entrer
en contact avec les armoires ou le comptoir.
• Fixez le lave-vaisselle au dessous du comptoir à l’aide des
GHX[YLVjWrWHVSpFLDOH3KLOOLSV5HSRUWH]YRXVjOD¿JXUH
$VVXUH]YRXVGHYLVVHUFRPSOqWHPHQWOHVYLVELHQGURLWHVD¿Q
TXHOHVWrWHVVRLHQWDȼHXUDQWHVSRXUQHSDVHQGRPPDJHU
le panneau.
• Installez les boutons de bouchon sur le côté de la cuve dans
OHVWURXVSUpYXVjFHWHȺHW.
Méthode n° 2
Fixation du lave-vaisselle aux côtés des armoires.
5HYpUL¿H]O·DOLJQHPHQWGXODYHYDLVVHOOHGDQVO·RXYHUWXUHGHV
armoires. Reportez-vous aux étapes 13 et 14. Le panneau de
porte et(ou) le tableau de commande ne doivent pas entrer
en contact avec les armoires ou le comptoir.
• Fixez le lave-vaisselle au dessous du comptoir à l’aide
des deux vis à tête spéciale Phillips. Reportez-vous à la
Figure X. Assurez-vous de visser complètement les vis bien
GURLWHVD¿QTXHOHVWrWHVVRLHQWDȼHXUDQWHVSRXUQHSDV
endommager le panneau. Ne vissez pas dans le cadre de la
face de l'armoire.
• Installez les boutons de bouchon sur le côté de la cuve dans
OHVWURXVSUpYXVjFHWHȺHW.
ÉTAPE 16: RACCORDEMENT DE
L’ALIMENTATION EN EAU
Raccordez la conduite d’alimentation en eau au coude de 90°.
Si vous décidez de faire le raccordement avec un boyau
flexible tressé :
• Fixez le coude de 90° avec une clé à molette
ISi vous décidez de faire le raccordement avec un tuyau en
cuivre :
• Glissez l’écrou à compression puis la bague d’extrémité à
l’extrémité de la conduite d’alimentation en eau.
• Insérez la conduite d’alimentation en eau dans le coude de 90°.
•
Glissez la bague d’extrémité contre le coude et fixez avec
l’écrou à compression.
IMPORTANT – Assurez-vous que les ressorts et(ou)
les câbles des ressorts de la porte n’entrent pas en contact avec
le boyau de remplissage ou la conduite
d’alimentation en eau. Pour
YpUL¿HURXYUH]HWUHIHUPH]
la porte. Déplacez la
conduite d’alimentation
en eau ou pliez
légèrement le support
de l’électrovanne si
vous entendez un
bruit de frottement
ou s’il y a de
l’interférence lors
de l’ouverture de
la porte.
Figure Y
Écrou à
compression
Bague
Coude de 90°
Conduite
d’alimentation
en eau chaude
Côté inférieur gauche
Installation du lave-vaisselle
11
• Un fois le lave-vaisselle fixé aux armoires ou au comptoir
de cuisine, vérifiez à nouveau qu'il est placé d'équerre dans
l'armoire, aussi bien dans sa partie inférieure que supérieure.
Procédez à un ajustement si nécessaire.
• Assurez-vous que tous les pieds de nivellement reposent
fermement sur le plancher afin de prévenir le balancement
du lave-vaisselle et garantir le bon fonctionnement de la
porte et du loquet.
Brackets
Wood Countertop
Supports
Comptoir en bois
Figure X
Granite Countertop
Side Brackets
Comptoir de surface solide
Supports latéraux
