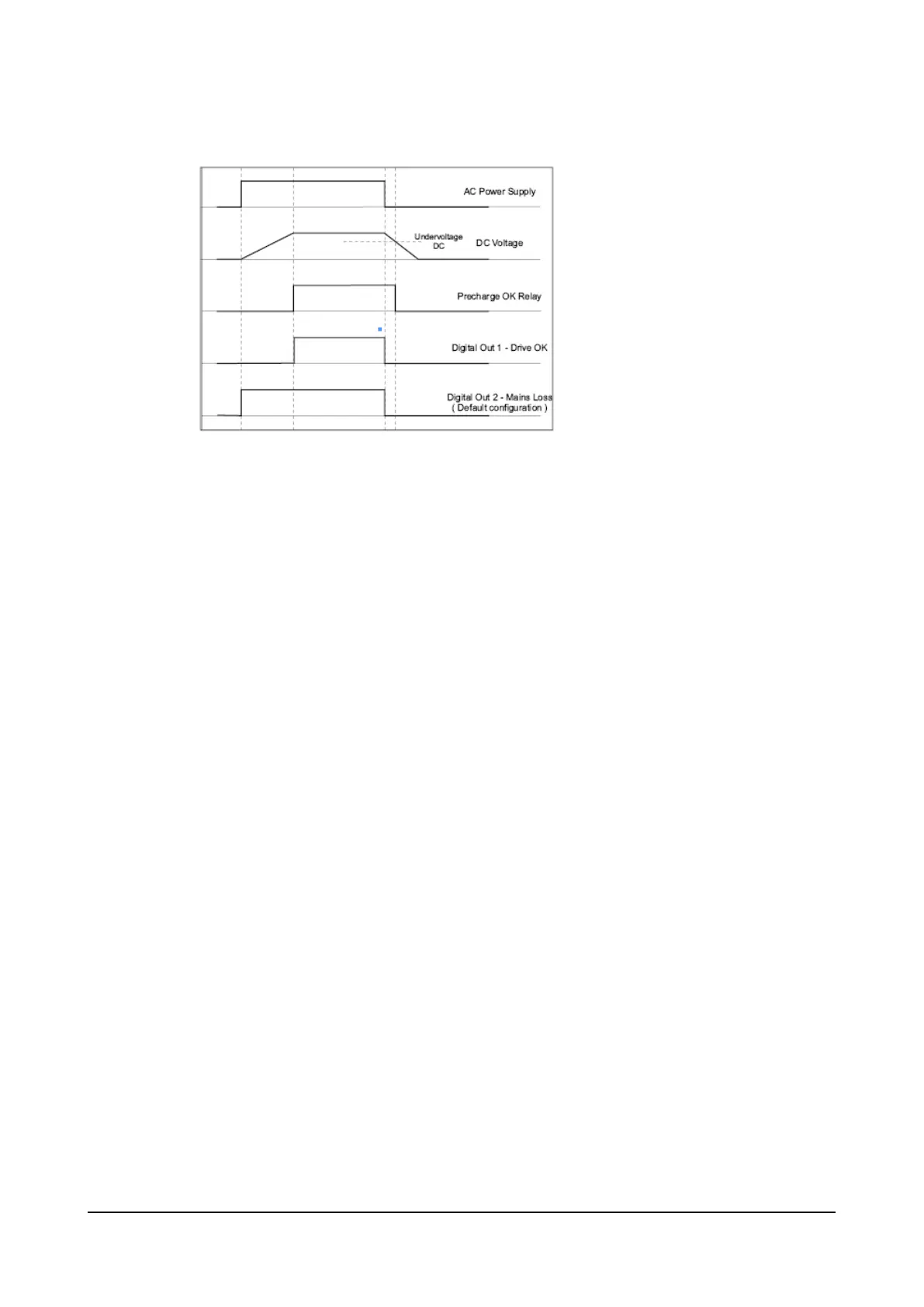

5.2.5.2 Comportamento di Relè Precharge OK, Digital Out 1, Digita Out 2 al “Power On” e “Power Off”
Relay 1 – Precharge OK (configurazione di fabbrica)
Il relè tra i morsetti 70 – 72 si chiude al termine della fase di precarica e si apre quando la tensione DC scende sotto la soglia di
Undervoltage DC. Si consiglia di cablare il contatto del Relè (70 – 72) in serie alla catena dell’Abilitazione della scheda di
regolazione di ADV200.
Digital Out 1 – Drive OK
L’uscita digitale 1 collegata al morsetto 32 passa allo stato logico alto al termine della fase di precarica. Passa allo stato logico
basso quando si presenta una delle seguenti condizioni:
- Mancanza delle rete di alimentazione
- Mancanza di una fase di alimentazione
- Frequenza di rete fuori range ( > +/-5%). Questa condizione è verificata solo durante la fase di power on
- Presenza del comando di Enable al morsetto 23
Digital Out 2 – Mains Loss (configurazione di fabbrica)
L’uscita digitale 2 collegata al morsetto 36 passa allo stato logico alto al “Power On”. Passa allo stato logico basso quando si
presenta una delle seguenti condizioni:
- Mancanza delle rete di alimentazione
- Mancanza di una fase di alimentazione
5.2.5.3 Switch di configurazione scheda R-PSM
I jumper e gli switch presenti sulla scheda R-PSM sono configurati in fabbrica. Se il modulo viene utilizzato secondo le sue
caratteristiche di alimentazione standard la loro posizione non deve essere modificata.
La scheda R-PSM dispone di 3 switch di configurazione a 4 posizioni. Nelle tabelle successive sono indicate tutte le possibili
combinazioni ammesse.
Legenda:
0 OPEN
1 CLOSE
(*) Impostazione di Default modelli ADV200-...-4.
(**) Impostazione di Default modelli ADV200-...-6.
Addendum to the ADV200 / ADV200WA QS Instruction books Page 15 of 20
