10
FR
Outillage requis pour l'installation
Sélection de l'emplacement pour l'installation

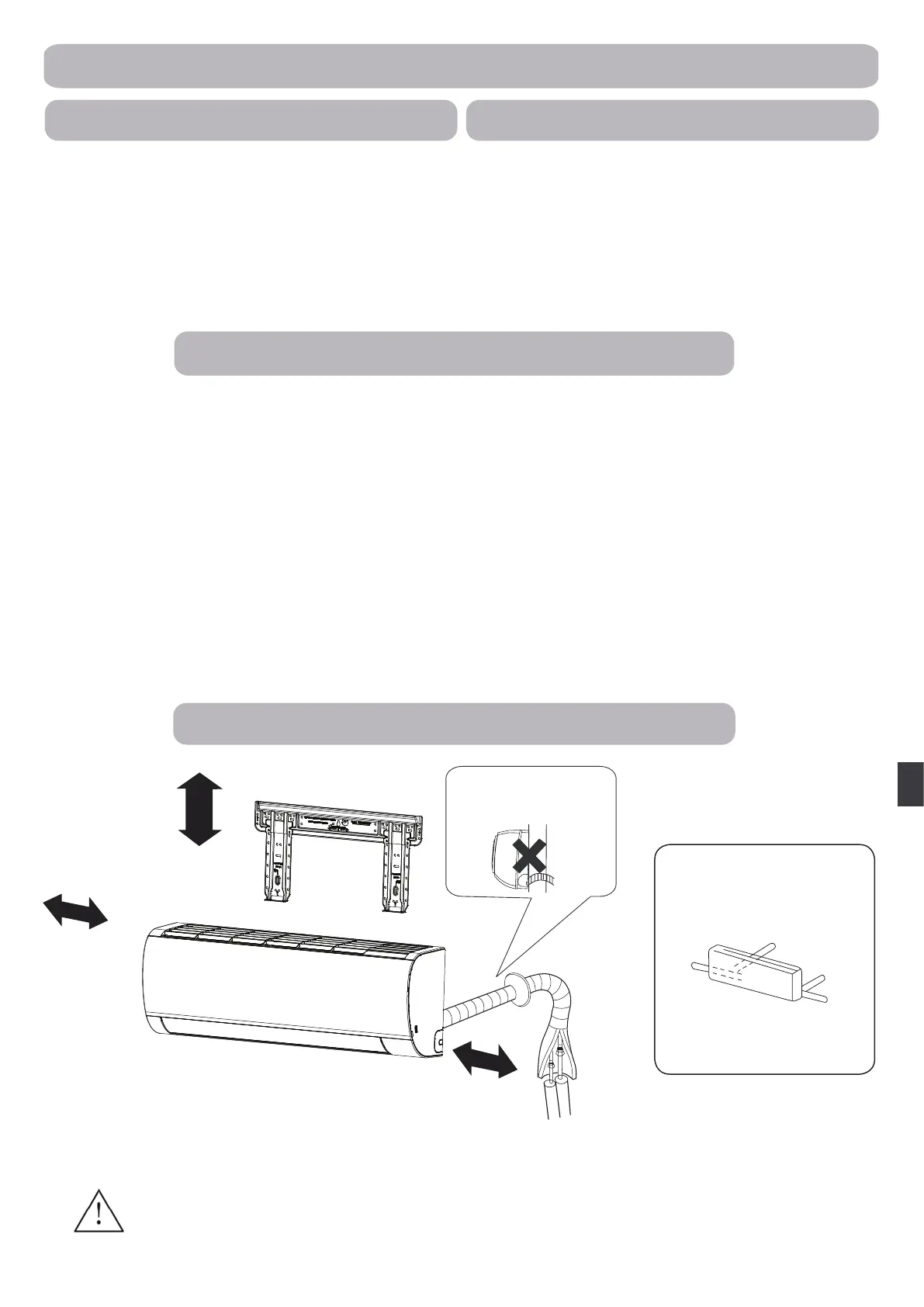

Schéma d'installation des unités intérieures
Source d'alimentation
Installation de l'unité intérieure
●Clé
●Pince
●Scie à métaux
●Perceuse
●Clé à ergo(17,19 et 26mm)
●Détecteur de fuite de gaz ou
solution à base d'eau savon-
neuse
●Clé dynamométrique
( 17mm, 22mm, 26mm )
●Coupe-tube
●Outil d'évasement
●Couteau
●Rubans à mesurer
●Alésoir
●Avant de brancher la che dans la prise, il faut absolument
vérier la tension.
●La source d'alimentation correspond aux informations sur la
plaque signalétique.
●Installez un circuit d'alimentation auxiliaire exclusive.
●Une prise doit être installée de manière à ce que le câble
d'alimentation puisse être branché facilement. Ne pas prolonger
le câble en le coupant.
●L'emplacement doit être solide, sans vibrations, et orir un
support susant pour l'unité.
●L'emplacement ne doit pas être aecté par de la chaleur ou de la
vapeur générées dans les environs et doit garantir que l'entrée et
la sortie de l'unité ne seront pas gênées.
●L'emplacement doit permettre une vidange facile avec la
tuyauterie connectée à l'unité extérieure.
●L'emplacement doit permettre de répartir l'air froid dans toute la
pièce.
●L'emplacement doit disposer d'une prise d'alimentation avec
susamment d'espace autour.
●Sélectionnez un emplacement à une distance d'au moins un
mètre par rapport aux postes de télévision, radio, ap-pareils sans
l et lampes uorescentes.
Les modèles adoptent le uide frigorigène R32, de type HFC.
plus de 15 cm
plus
de10cm
plus de 10cm
Il faut faire particulièreme-
nt attention au soulèvem-
ent du tuyau de vidange.
Orientation des tuyaux.
Gauche
Arrière gauche
Arrière
droite
Droite
Si vous utilisez le tuyau de drainage à gauche, assurez-vous si l’orice est disponible.
La distance entre l'unité intérieure et le sol doit être supérieure à 2 m.
L'illustration ci-dessus est indiquée à titre de référence uniquement, vous devez tenir compte des particularités du
modèle acheté.
●En cas de xation de la télécommande sur un mur, sé-lectionnez
l'emplacement de sorte que l'unité intérieure puisse recevoir les
signaux lorsque les lampes uores-centes sont allumées dans la
pièce.
