Attrezzi necessari per l'installazione
Selezione del luogo d’installazione

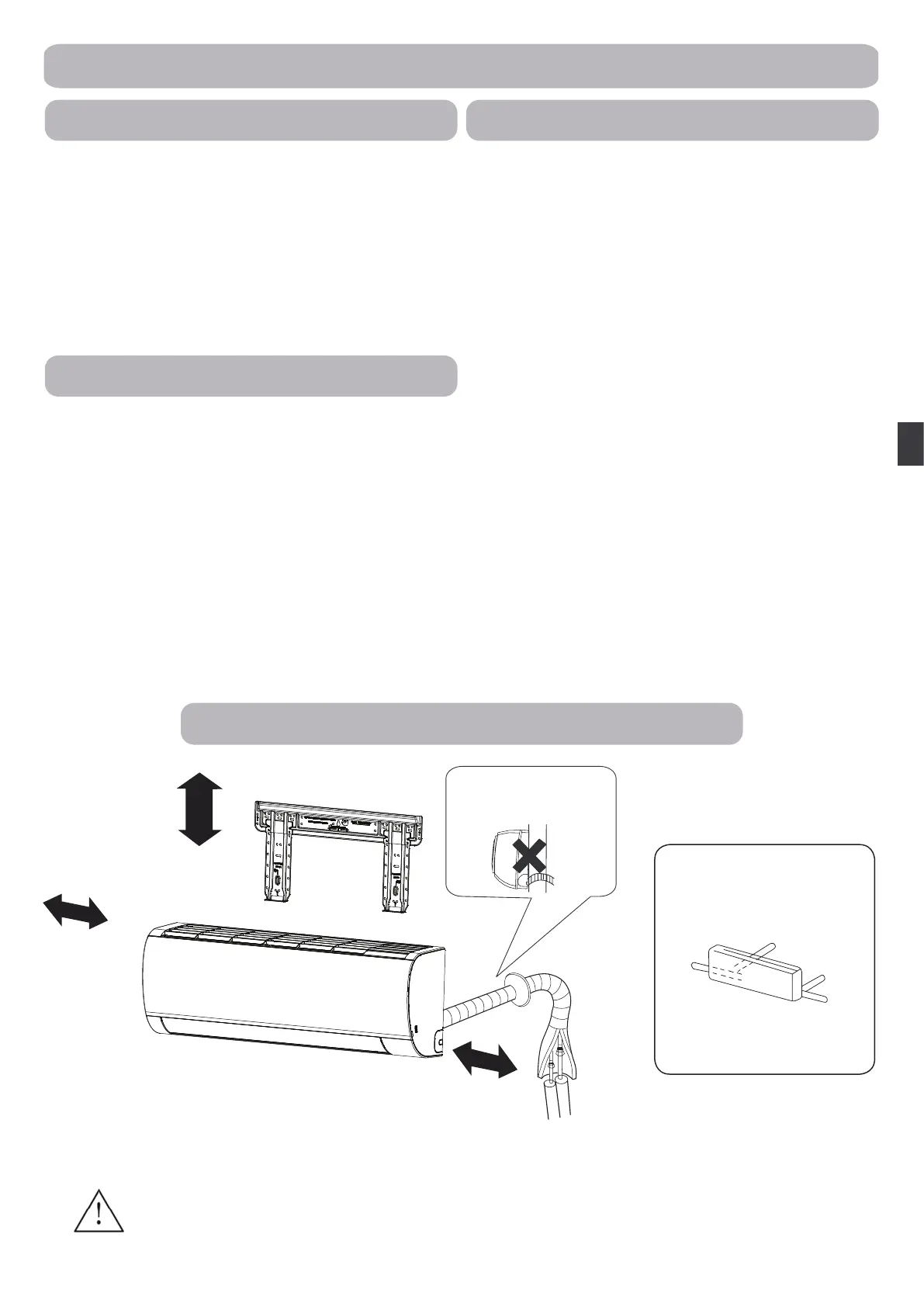

Schema per l'installazione dell'unità interna ed esterna
Alimentazione Elettrica
Installazione unità interna
●Cacciavite
●Pinza
●Seghetto
●Carotatrice
●Chiave per bulloni (17, 19 e
26 mm)
●Rilevatore di perdite del gas
oppure soluzione d’ acqua
saponata
●Chiave dinamometrica(17
mm, 22 mm, 26 mm)
●Tagliatubi
●Allargatubi
●Lama
●Metro
●Alesatrice
●Prima di collegare la spina alla presa di corrente, accertarsi che
la tensione sia corretta.
●L'alimentazione deve essere uguale a quella dell'etichetta
corrispondente.
●Installare la macchina su un circuito dedicato di alimentazione.
●Installare una scatola di derivazione in prossimità della macchina
dove collegare l'alimentazione. Non allungare il cavo tagliandolo.
●Installare in un luogo solido, senza vibrazioni, in grado di
supportare in modo suciente il peso dell’unità.
●Luogo non soggetto a calore o vapore generato nelle vicinanze,
dove i rubinetti e gli scarichi dell’unità non sono disturbati.
● Luogo dove lo scarico è semplice, dove le tubature possono
essere collegate all'unità esterna.
●Luogo da dove l’aria fredda può essere diusa in tutta la stanza.
●Luogo vicino ad una presa di corrente, con suciente spazio
libero attorno.
●Luogo ad una distanza superiore ad 1 m da dove si trovano
televisori, radio, apparati wireless e lampade uore-scenti.
I modelli adottano il refrigerante HFC R32.
più di 15 cm
più di
10cm
più di 10cm
Deve essere prestata atte-
nzione al sollevamento del
tubo essibile di scarico
Disposizione della direzione
delle tubature
Sinistra
Posteriore sinistra
Posteriore
destra
Destra
Se si utilizza il tubo di scarico del lato sinistro, assicurarsi che il foro sia libero da ostruzioni.
La distanza tra l’unità interna e il pavimento deve essere superiore ai 2 m.
Attenersi al prodotto acquistato: le immagini sono solo per riferimento.
